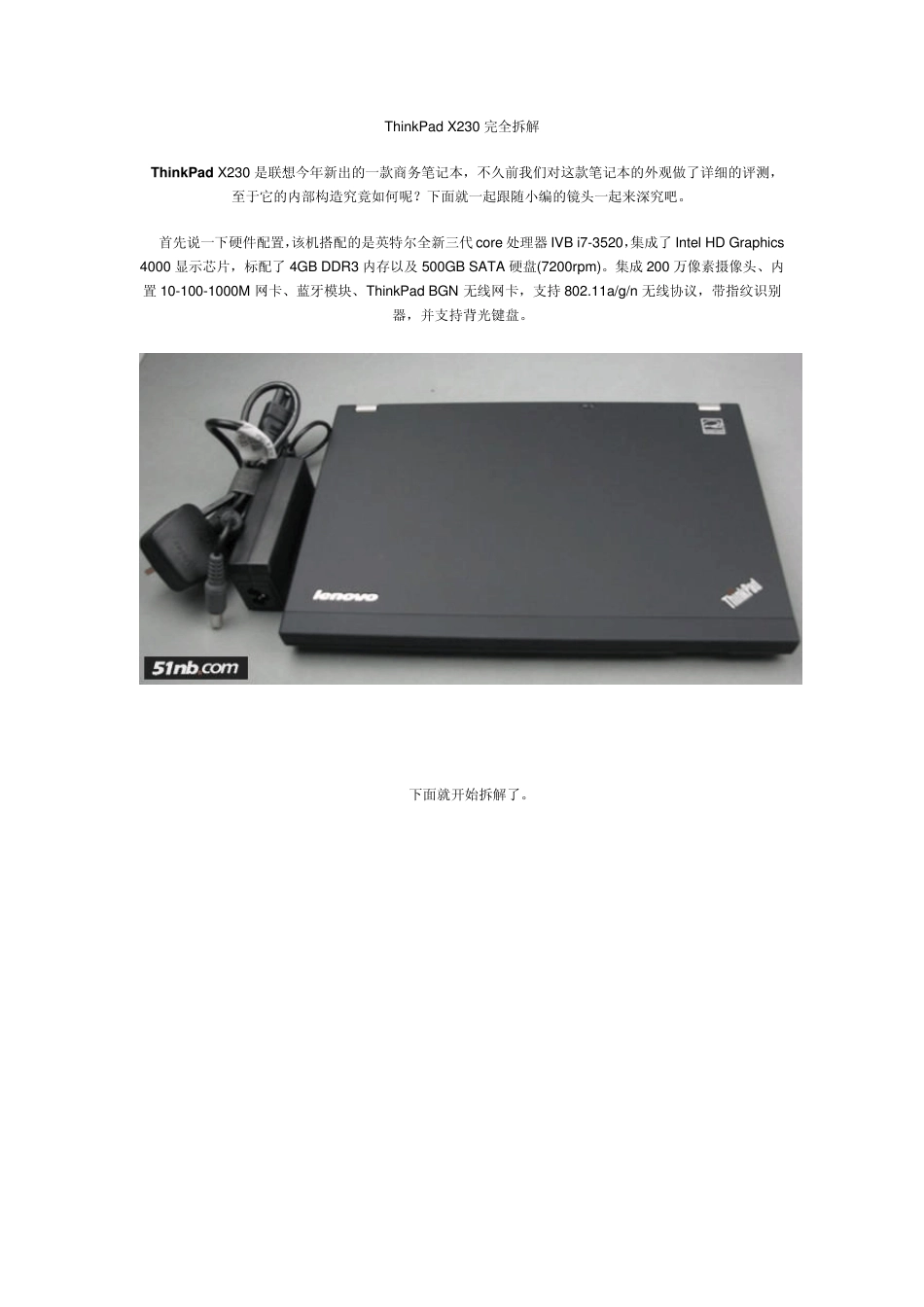

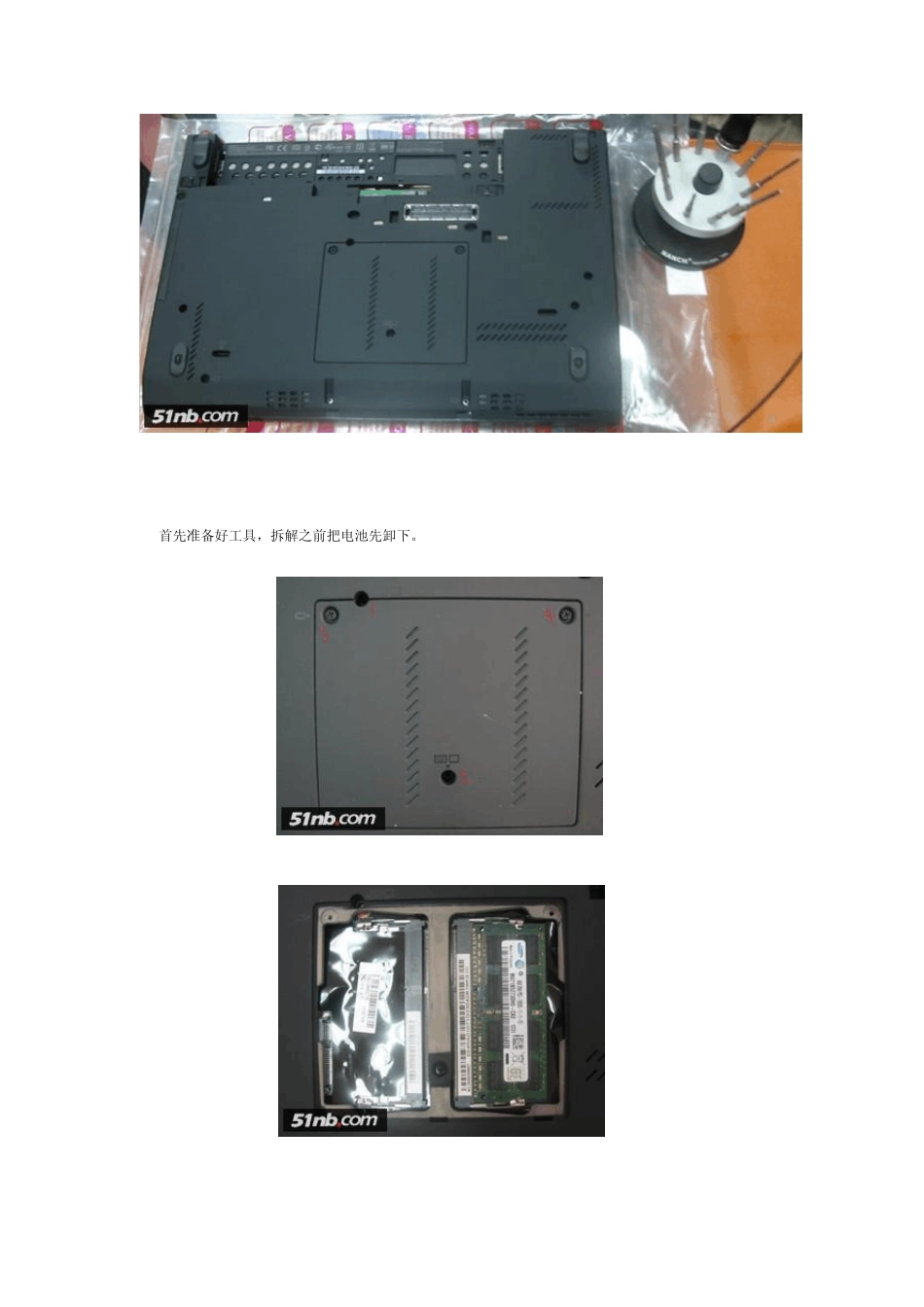

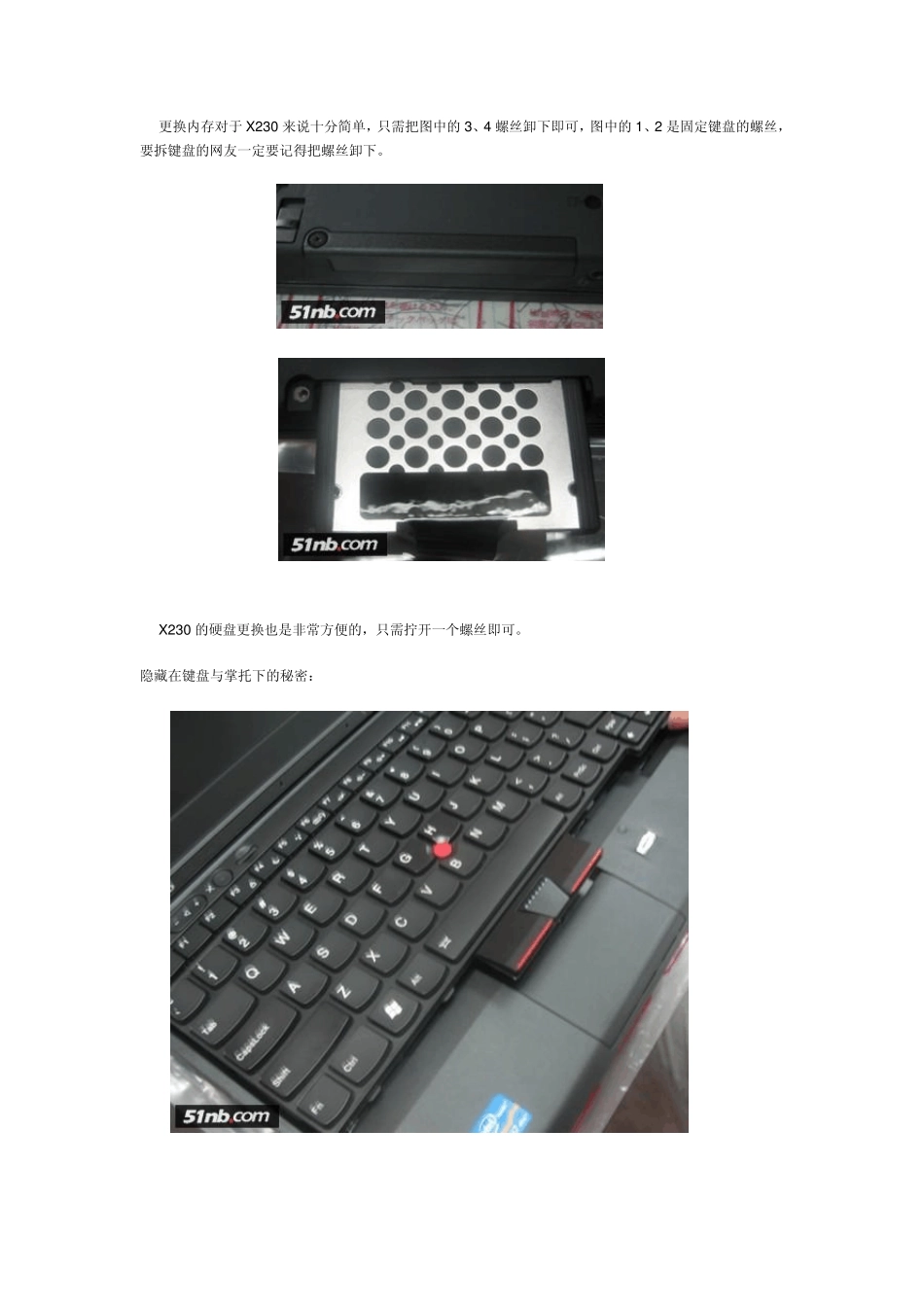

ThinkPad X230 完全拆解 ThinkPad X230 是联想今年新出的一款商务笔记本，不久前我们对这款笔记本的外观做了详细的评测，至于它的内部构造究竟如何呢？下面就一起跟随小编的镜头一起来深究吧。 首先说一下硬件配置，该机搭配的是英特尔全新三代core 处理器IVB i7-3520，集成了Intel HD Graphics 4000 显示芯片，标配了4GB DDR3 内存以及500GB SATA 硬盘(7200rpm)。集成200 万像素摄像头、内置10-100-1000M 网卡、蓝牙模块、ThinkPad BGN 无线网卡，支持 802.11a/g/n 无线协议，带指纹识别器，并支持背光键盘。 下面就开始拆解了。 首先准备好工具，拆解之前把电池先卸下。 更换内存对于X230 来说十分简单，只需把图中的3、4 螺丝卸下即可，图中的1、2 是固定键盘的螺丝，要拆键盘的网友一定要记得把螺丝卸下。 X230 的硬盘更换也是非常方便的，只需拧开一个螺丝即可。 隐藏在键盘与掌托下的秘密： 卸下螺丝后，键盘可轻松取出 X230 键盘正面 键盘背面 键盘拿掉后，即可看到风扇及 CPU 座（座子的背面就是 CPU） 掌托 拆下掌托后，可看到PCMCIA-E 插槽、扬声器、蓝牙模块、无线网卡模块、BIOS电池及 SD 卡槽 C 壳上半部分 机身及各个部件 前面将键盘掌托及C 盘上半部分拆下后，接着就把显示屏拿下、可依次拆下蓝牙模块、无线网卡模块、扬声器等，最后可将主板从 D 壳上取下。 显示屏 扬声器 左边是蓝牙模块，右边是无线网卡 内存条及内存后盖挡板 硬盘 主板正面 主板背面 笔记本 D 壳 主板各接口特写 由于本机是商家提供的新机，所以不便把主板正反面黑色保护磨撕开，让大家了解具体的IC 元件型号，现对主板各个接口进行剖析。 内存条插槽 主板左侧接口 主板右侧接口 电池级SIM 插槽 主板Mini PCI 接口，本机的无线网卡放在图中的左侧，右侧可添加 3G 模块或 mSATA SSD BIOS电池 散热管 电池正面 电池背面 最后再来张全家福 包括拍照、拆解，整个过程大约持续了 40 分钟。通过对 ThinkPad X230 的拆解，我们可以发现整个机器内部的布局还是相当合理，整机比起 X 系列上几代产品有明显的改进。 温馨提示：对 ThinkPad 机器没有足够了解及专业工具的用户，不要轻易模仿。 最后感谢：商家IBM 社区 提供 ThinkPad X230 机器。 2.5 寸，7mm 的 当然你也可以安装msata ssd 追问 我是一个X230 的本子，自带500G 硬盘，网上有人说可以在安装一...
