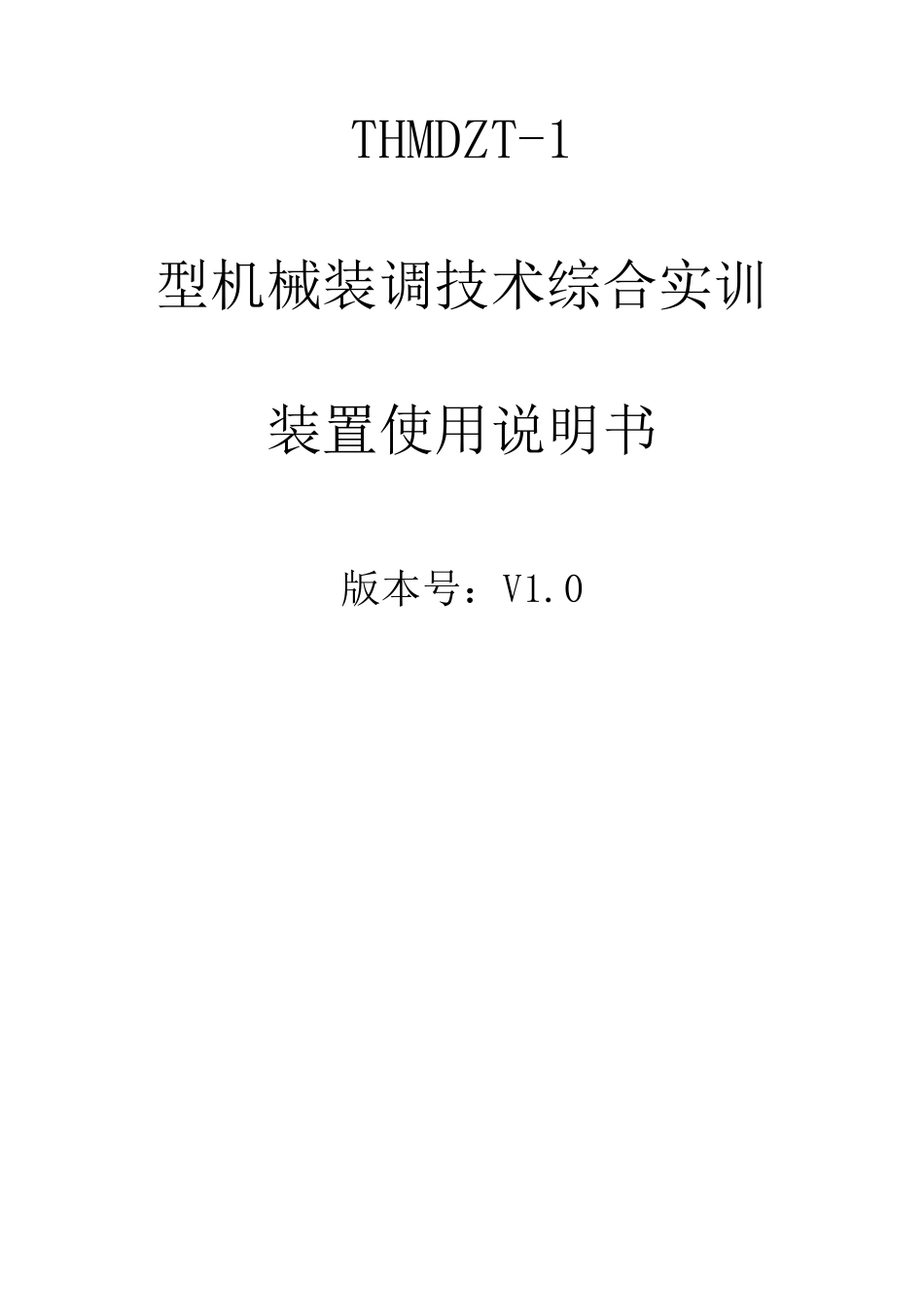

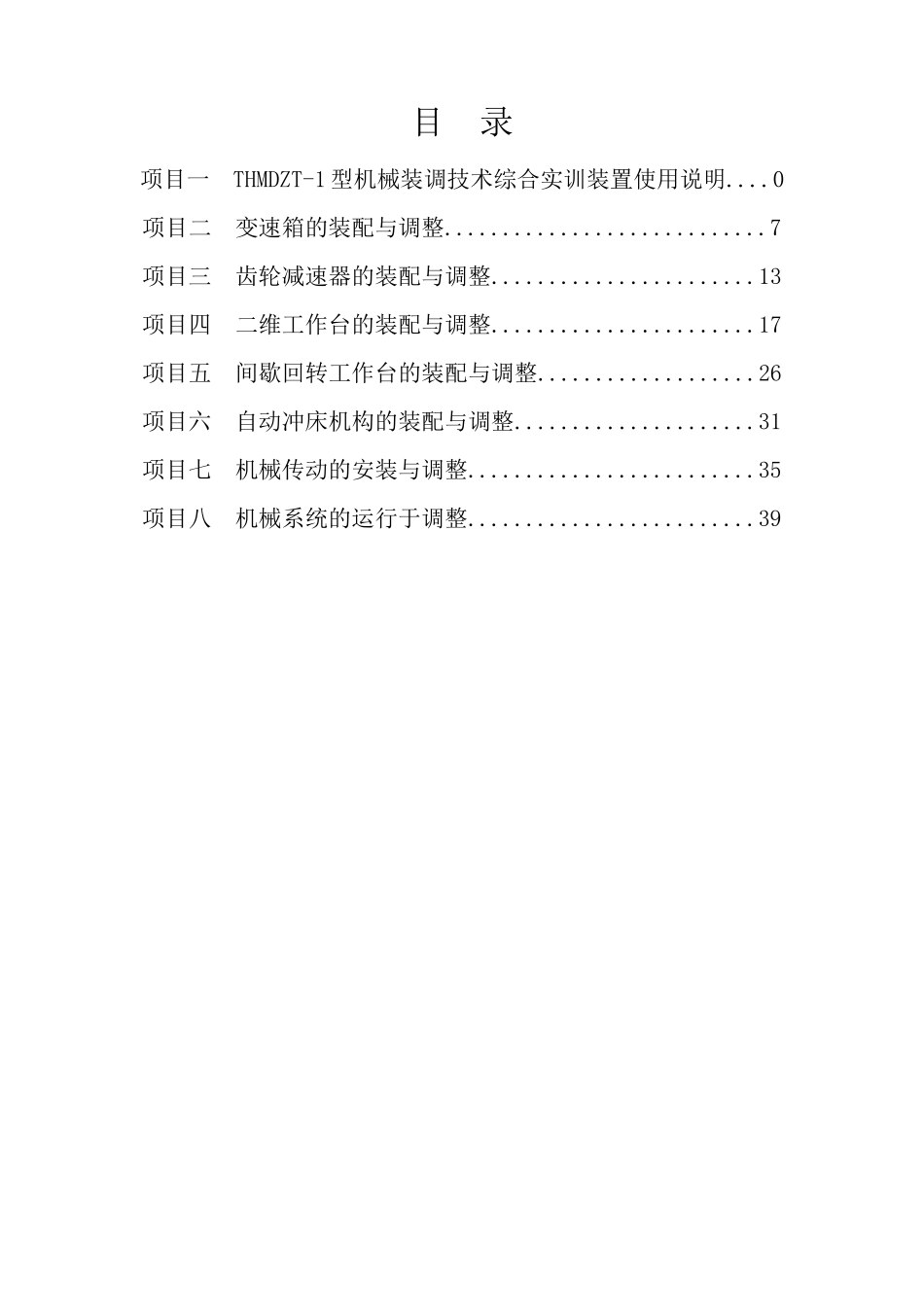

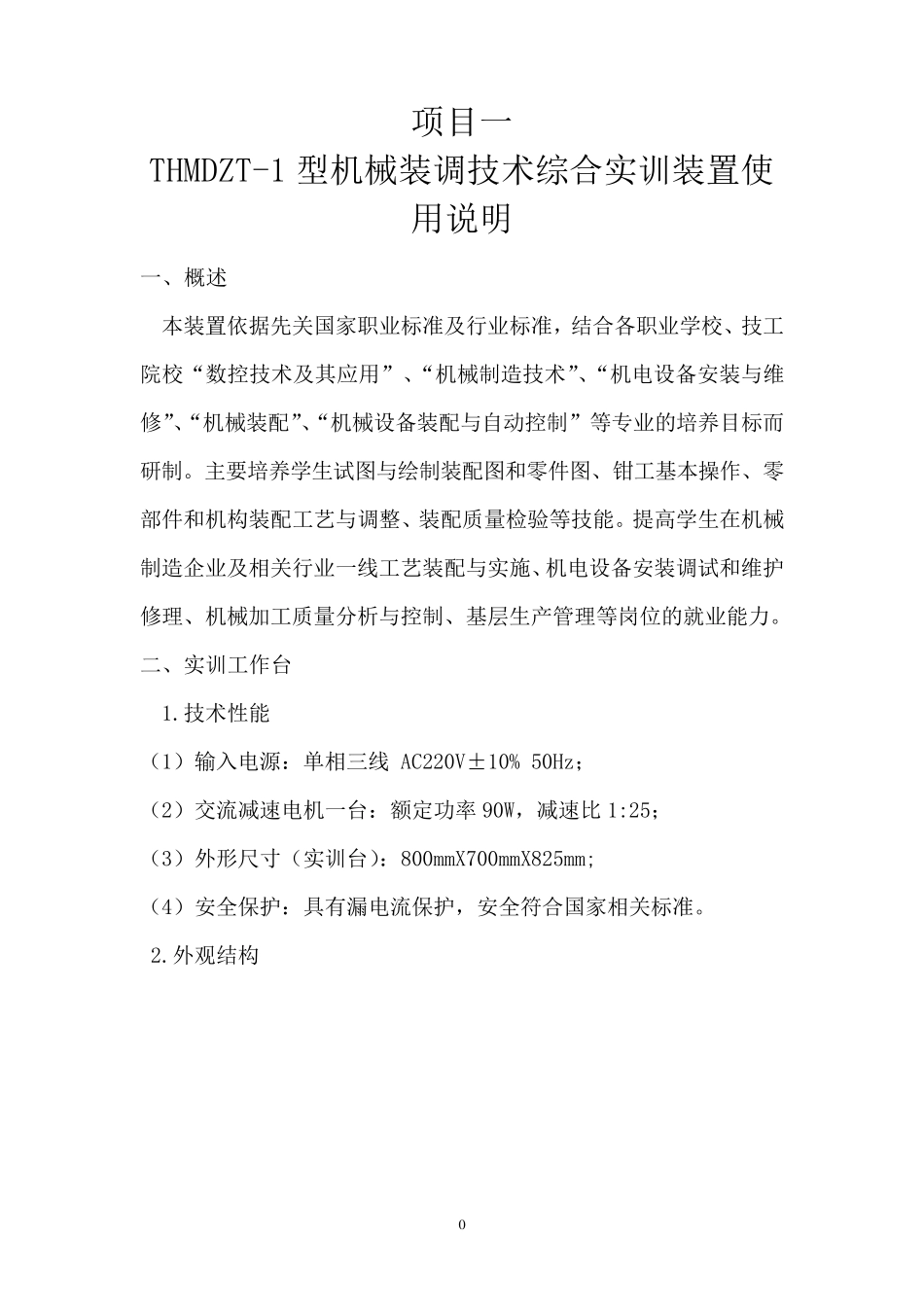

THMDZT-1 型机械装调技术综合实训 装置使用说明书 版本号：V1.0 目 录 项目一 THMDZT-1 型机械装调技术综合实训装置使用说明....0 项目二 变速箱的装配与调整............................7 项目三 齿轮减速器的装配与调整.......................13 项目四 二维工作台的装配与调整.......................17 项目五 间歇回转工作台的装配与调整...................26 项目六 自动冲床机构的装配与调整.....................31 项目七 机械传动的安装与调整.........................35 项目八 机械系统的运行于调整.........................39 0 项目一 THMDZT-1 型机械装调技术综合实训装置使用说明 一、概述 本装置依据先关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生试图与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。 二、实训工作台 1.技术性能 （1）输入电源：单相三线 AC220V±10% 50Hz； （2）交流减速电机一台：额定功率 90W，减速比 1:25； （3）外形尺寸（实训台）：800mmX700mmX825mm; （4）安全保护：具有漏电流保护，安全符合国家相关标准。 2.外观结构 1 图1-1 实训工作台外观结构 1-机械装调区域 2-钳工操作区域 3-电源控制线 4-抽屉 5-万向轮 6-吊柜 3.电气控制部分 （1） 电源控制箱 图1-2 电源控制箱面板 电源总开关：带电流型漏电保护，控制实训装置总电源。 电源指示：当接通装置的工作电源，并且打开电源总开关时，指示灯亮。 1 2 4 3 5 6 2 调速器：为交流减速电机提供可调电源。 “复位”按钮：当二维工作台运作时触发限位开关停止后，由此按钮结合变速箱换挡，使其恢复正常运行。 电源操作及注意事项： a、接通装置的单相三线工作电源，将电流电机和限位开关分别于实训装置引出的电机结口和限位开关相连接； b、打开电源总开关，将调速器上的调速旋钮逆时针旋转到底，然后把调速器上的开关切换到“RUN”，顺时针旋转调速旋钮，电机开始运行； c、关闭电机电源时，首先将调速器上的调速旋钮逆时针旋转...
