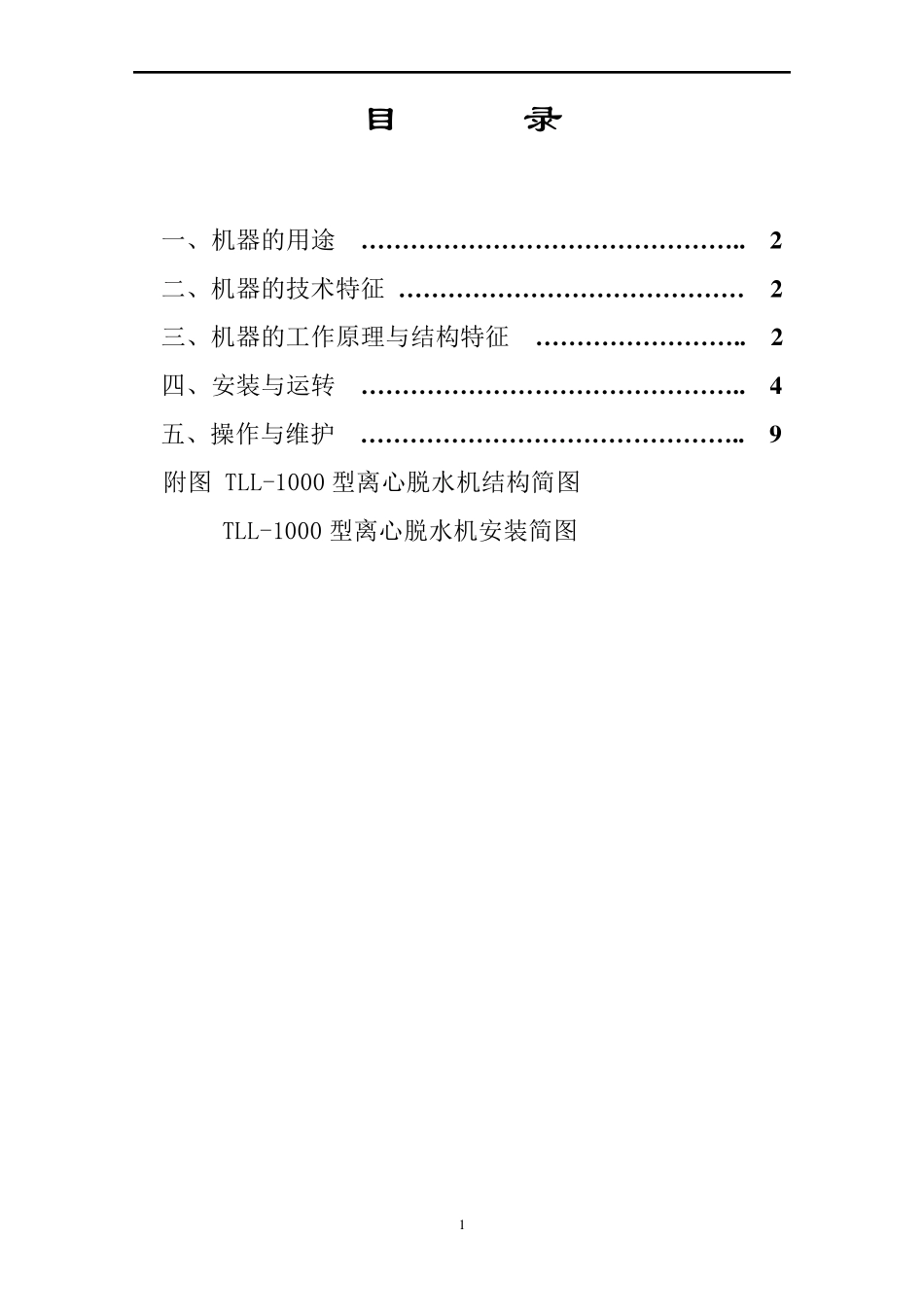

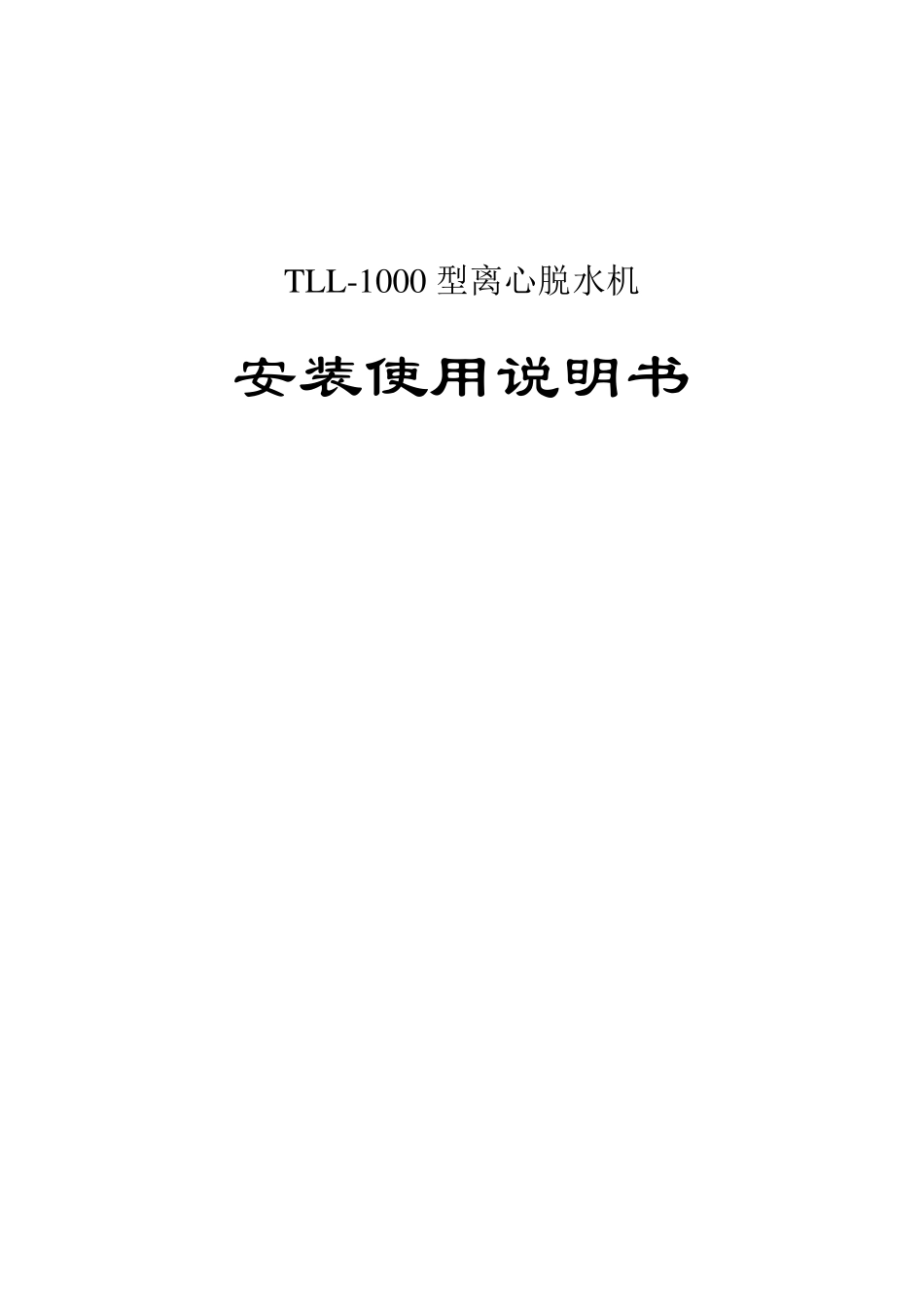

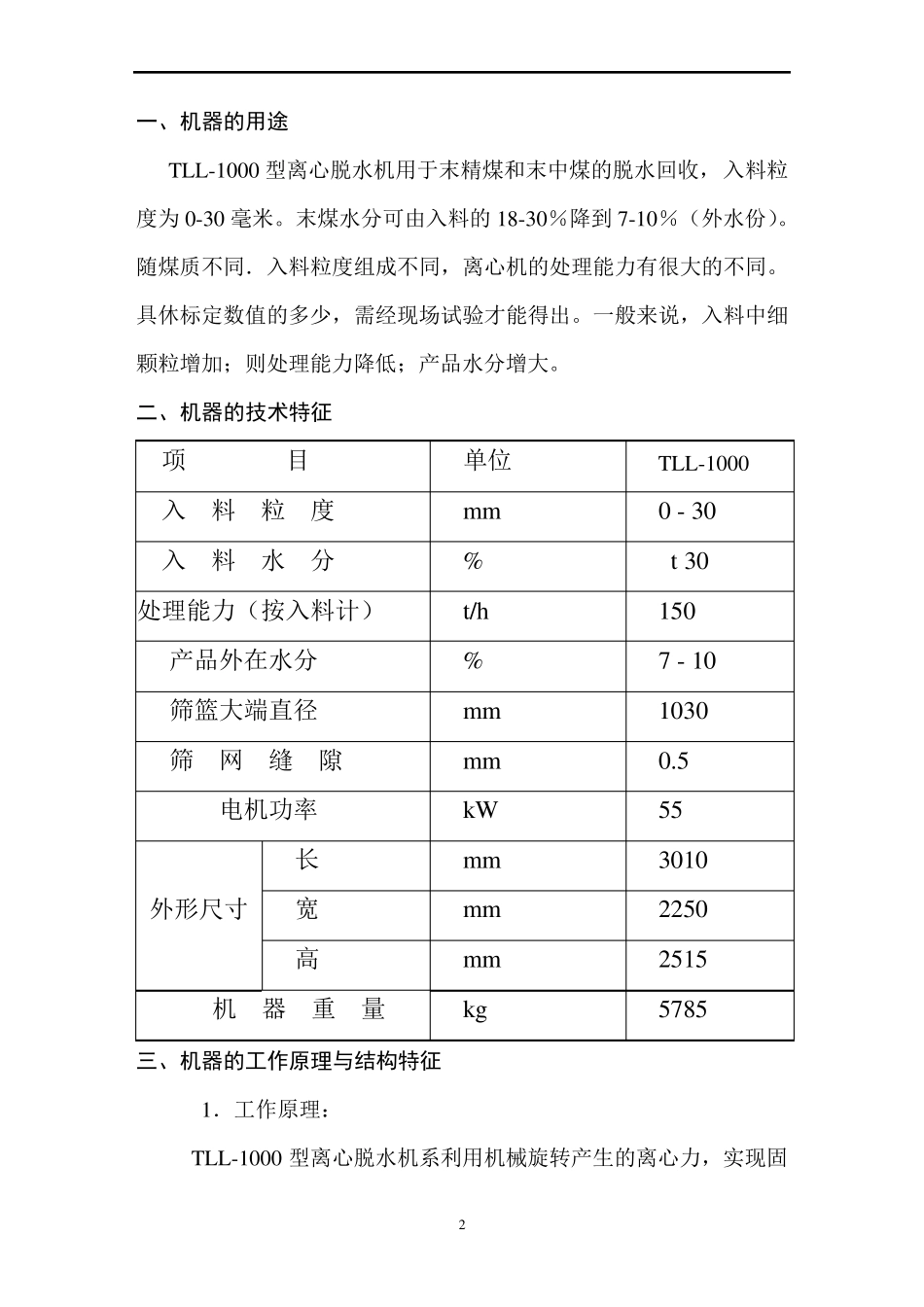

TLL-1000 型离心脱水机 安装使用说明书 1 目 录 一、机器的用途 ……………………………………….. 2 二、机器的技术特征 …………………………………… 2 三、机器的工作原理与结构特征 …………………….. 2 四、安装与运转 ……………………………………….. 4 五、操作与维护 ……………………………………….. 9 附图 TLL-1000 型离心脱水机结构简图 TLL-1000 型离心脱水机安装简图 2 一、机器的用途 TLL-1000 型离心脱水机用于末精煤和末中煤的脱水回收, 入料粒度为0-30 毫米。末煤水分可由入料的18-30%降到 7-10%(外水份)。随煤质不同.入料粒度组成不同,离心机的处理能力有很大的不同。具休标定数值的多少,需经现场试验才能得出。一般来说,入料中细颗粒增加;则处理能力降低;产品水分增大。 二、机器的技术特征 项 目 单位 TLL-1000 入 料 粒 度 mm 0 - 30 入 料 水 分 % <30 处理能力(按入料计) t/h 150 产品外在水分 % 7 - 10 筛篮大端直径 mm 1030 筛 网 缝 隙 mm 0.5 电机功率 kW 55 外形尺寸 长 mm 3010 宽 mm 2250 高 mm 2515 机 器 重 量 kg 5785 三、机器的工作原理与结构特征 1.工作原理: TLL-1000 型离心脱水机系利用机械旋转产生的离心力,实现固 3 液混合物分离的一种脱水设备。湿煤通过入料口,经布料锥进入筛篮与螺旋刮刀之间的空间。在离心机的作用下,水和小的颗粒(离心液)透过物料层,穿过筛网,沿上盖流入上部外壳的集水槽,然后通过设计在机器两侧的排液管排出机外;煤粒则保持在筛网内侧,因螺旋刮刀与筛篮之间有一转速差,螺旋刮刀就将煤粒从筛网上刮下,并将其排送至筛网底部,从而把脱水后的水煤卸到机器下边的收料漏斗里。这一脱水过程连须不断地进行。 2 .结构概况: 机器的结构如附图 1 所示。锥形筛篮装在钟形罩上,钟形罩则用螺栓固定在外轴上。 布料锥装在螺旋刮刀转子上, 螺旋刮刀转子用螺栓和键固定在心轴上,其转速略低于筛篮的转速.钟形罩和螺旋刮刀转子的结构可保证煤粒不致落入轴承内,且又便于脱水后煤粒的移动。 由于螺旋刮刀转子的转速比筛篮慢,螺旋刮刀就将煤粒从筛面上刮下,并将其向下输送。与脱水后的末煤运动至筛篮底部时,具有很大的功能,这运动在煤与出口保护环碰撞时大部分消失。出口保扩环用球墨铸铁制造,以保证耐磨。 外壳与齿轮之间足够的空间,以减少卡...
