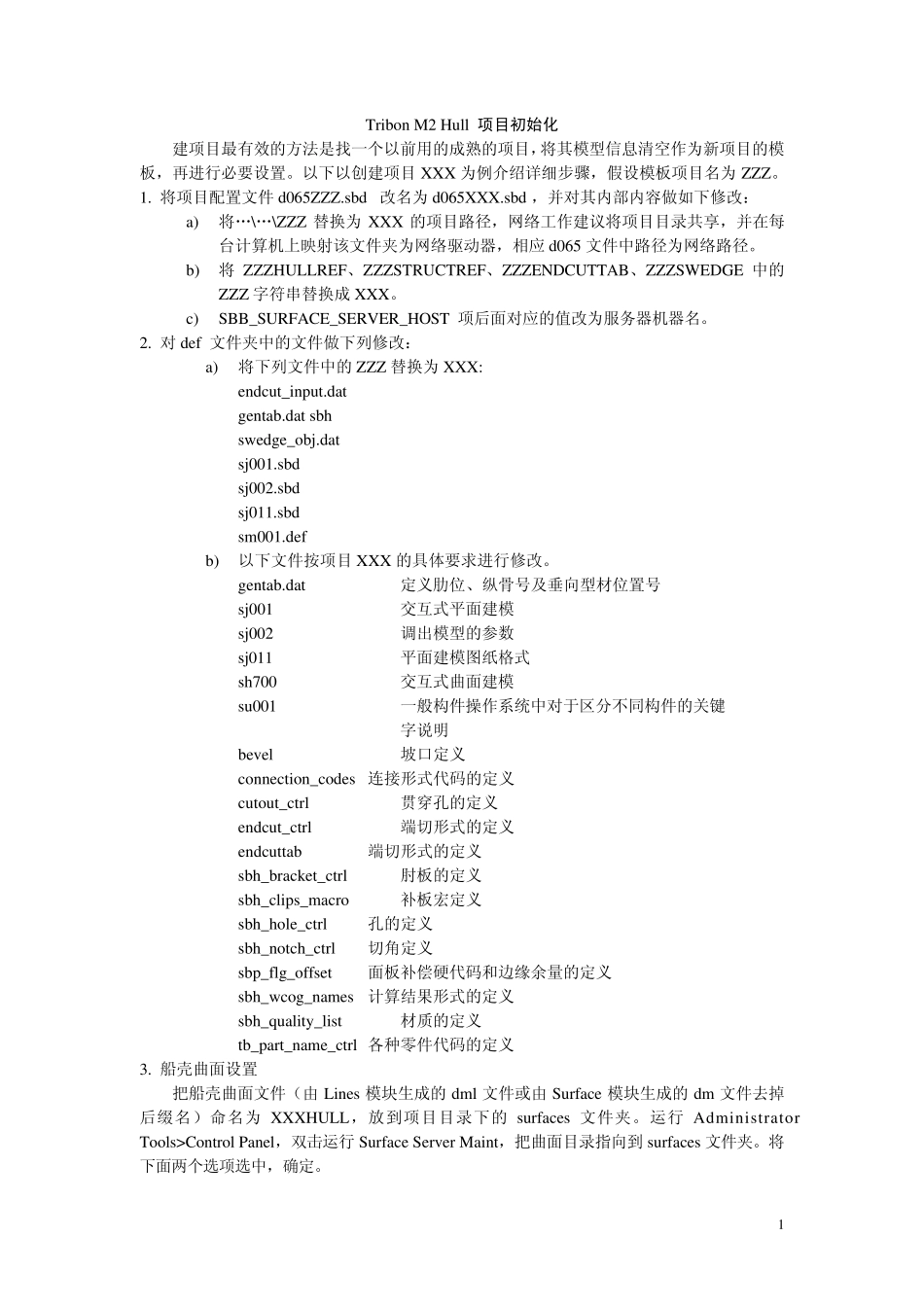

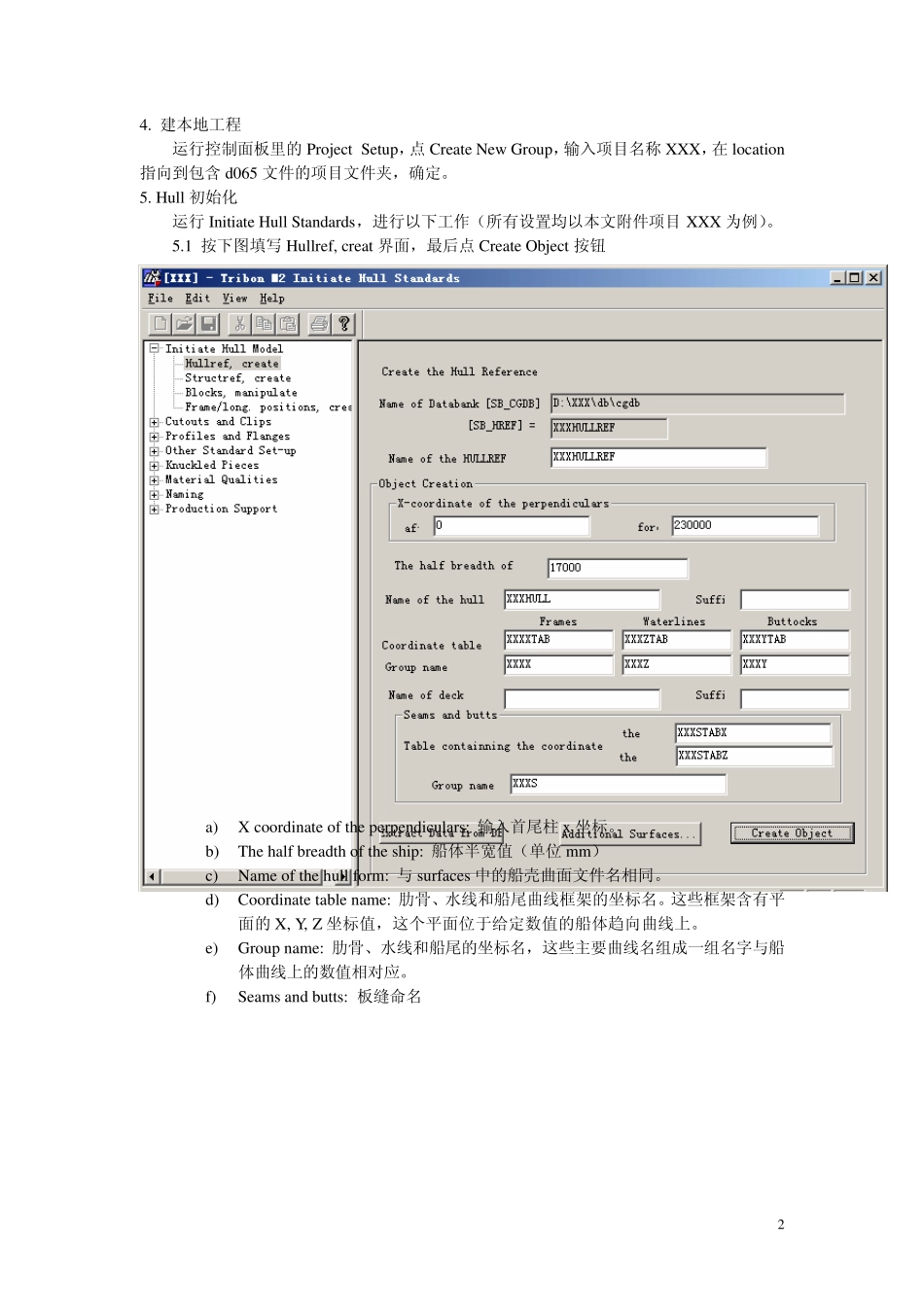

Tribon M2 Hull 项目初始化 建项目最有效的方法是找一个以前用的成熟的项目，将其模型信息清空作为新项目的模板，再进行必要设置。以下以创建项目XXX 为例介绍详细步骤，假设模板项目名为ZZZ。 1. 将项目配置文件 d065ZZZ.sbd 改名为 d065XXX.sbd ，并对其内部内容做如下修改： a) 将…\…\ZZZ 替换为XXX 的项目路径，网络工作建议将项目目录共享，并在每台计算机上映射该文件夹为网络驱动器，相应 d065 文件中路径为网络路径。 b) 将ZZZHULLREF、ZZZSTRUCTREF、ZZZENDCUTTAB、ZZZSWEDGE 中的ZZZ 字符串替换成XXX。 c) SBB_SURFACE_SERVER_HOST 项后面对应的值改为服务器机器名。 2. 对def 文件夹中的文件做下列修改： a) 将下列文件中的ZZZ 替换为XXX: endcut_input.dat gentab.dat sbh swedge_obj.dat sj001.sbd sj002.sbd sj011.sbd sm001.def b) 以下文件按项目XXX 的具体要求进行修改。 gentab.dat 定义肋位、纵骨号及垂向型材位置号 sj001 交互式平面建模 sj002 调出模型的参数 sj011 平面建模图纸格式 sh700 交互式曲面建模 su001 一般构件操作系统中对于区分不同构件的关键 字说明 bevel 坡口定义 connection_codes 连接形式代码的定义 cutout_ctrl 贯穿孔的定义 endcut_ctrl 端切形式的定义 endcuttab 端切形式的定义 sbh_bracket_ctrl 肘板的定义 sbh_clips_macro 补板宏定义 sbh_hole_ctrl 孔的定义 sbh_notch_ctrl 切角定义 sbp_flg_offset 面板补偿硬代码和边缘余量的定义 sbh_wcog_names 计算结果形式的定义 sbh_quality_list 材质的定义 tb_part_name_ctrl 各种零件代码的定义 3. 船壳曲面设置 把船壳曲面文件（由 Lines 模块生成的dml 文件或由 Surface 模块生成的dm 文件去掉后缀名）命名为XXXHULL，放到项目目录下的surfaces 文件夹。运行Administrator Tools>Control Panel，双击运行Surface Server Maint，把曲面目录指向到 surfaces 文件夹。将下面两个选项选中，确定。 14. 建本地工程 运行控制面板里的 Project Setup，点Create New Group，输入项目名称XXX，在location指向到包含d065 文件的项目文件夹，确定。 5. Hull 初始化 运行Initiate Hull Standards，进行以下工作（所有设置均以本文附件项目XXX 为例）。 5.1 按下图填写Hullref, creat 界面，最后点Create Object 按钮 a) X coordinat...
