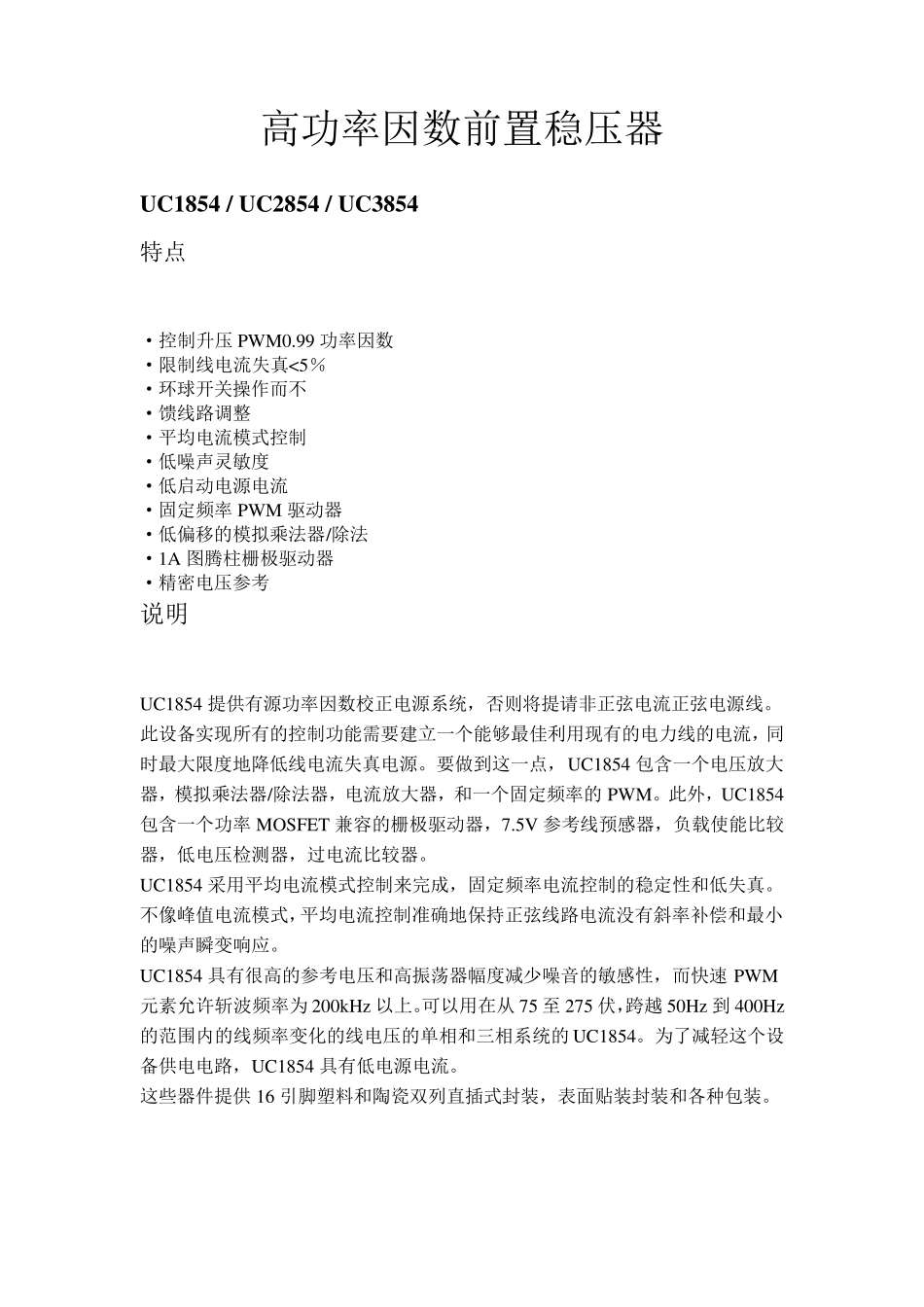

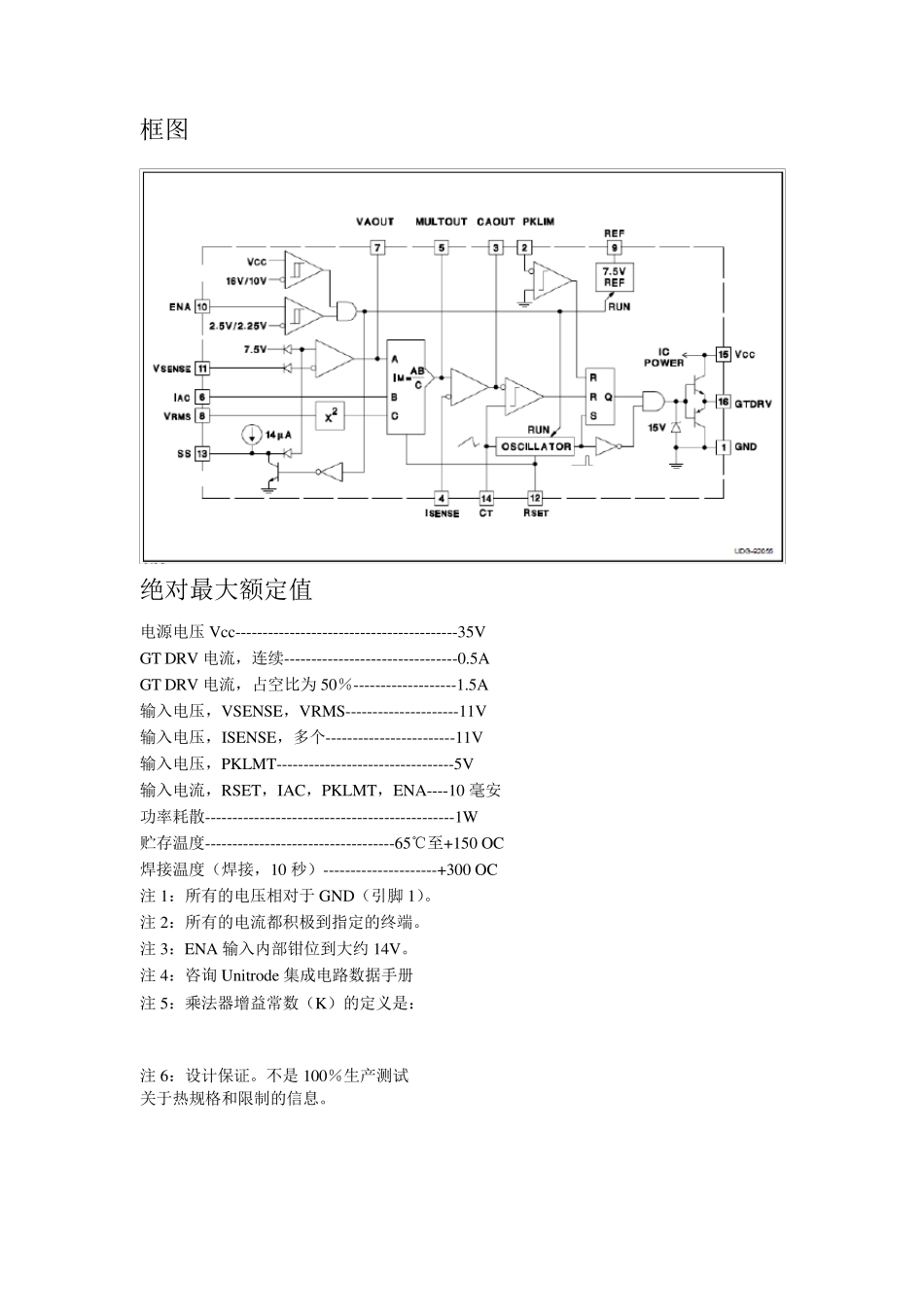

高功率因数前置稳压器 U C 1854 / U C 2854 / U C 3854 特点 ·控制升压PWM0.99 功率因数 ·限制线电流失真<5% ·环球开关操作而不 ·馈线路调整 ·平均电流模式控制 ·低噪声灵敏度 ·低启动电源电流 ·固定频率PWM 驱动器 ·低偏移的模拟乘法器/除法 ·1A 图腾柱栅极驱动器 ·精密电压参考 说明 UC1854 提供有源功率因数校正电源系统,否则将提请非正弦电流正弦电源线。此设备实现所有的控制功能需要建立一个能够最佳利用现有的电力线的电流,同时最大限度地降低线电流失真电源。要做到这一点,UC1854 包含一个电压放大器,模拟乘法器/除法器,电流放大器,和一个固定频率的 PWM。此外,UC1854包含一个功率MOSFET 兼容的栅极驱动器,7.5V 参考线预感器,负载使能比较器,低电压检测器,过电流比较器。 UC1854 采用平均电流模式控制来完成,固定频率电流控制的稳定性和低失真。不像峰值电流模式,平均电流控制准确地保持正弦线路电流没有斜率补偿和最小的噪声瞬变响应。 UC1854 具有很高的参考电压和高振荡器幅度减少噪音的敏感性,而快速 PWM元素允许斩波频率为 200kHz 以上。可以用在从 75 至 275 伏,跨越 50Hz 到 400Hz的范围内的线频率变化的线电压的单相和三相系统的 UC1854。为了减轻这个设备供电电路,UC1854 具有低电源电流。 这些器件提供 16 引脚塑料和陶瓷双列直插式封装,表面贴装封装和各种包装。 框图 绝对最大额定值 电源电压Vcc-----------------------------------------35V GT DRV 电流,连续--------------------------------0.5A GT DRV 电流,占空比为50%-------------------1.5A 输入电压,VSENSE,VRMS---------------------11V 输入电压,ISENSE,多个------------------------11V 输入电压,PKLMT---------------------------------5V 输入电流,RSET,IAC,PKLMT,ENA----10 毫安 功率耗散----------------------------------------------1W 贮存温度-----------------------------------65℃至+150 OC 焊接温度(焊接,10 秒)---------------------+300 OC 注 1:所有的电压相对于 GND(引脚 1)。 注 2:所有的电流都积极到指定的终端。 注 3:ENA 输入内部钳位到大约 14V。 注 4:咨询 Unitrode 集成电路数据手册 注 5:乘法器增益常数(K)的定义是: 注 6:设计保证。不是 100%生产测试 关于热规格和限制的信...
