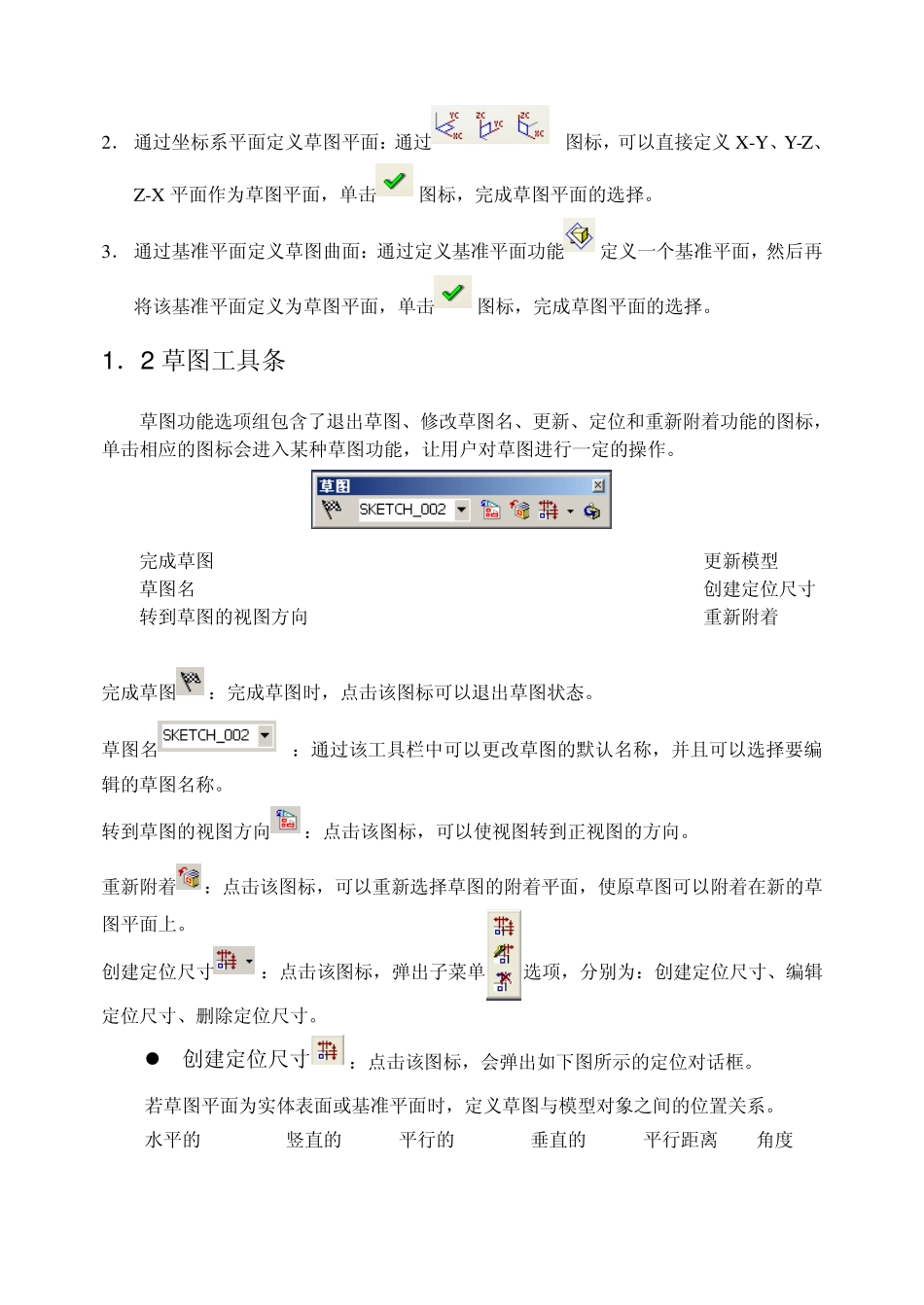

Sketch（草图） 教学时间:3月11日 上午 3、4节 课题: 草图的基本环境 教学目的：了解草图环境的进入方法 教学重点：对不同草图层的图形认识和编辑 教学难点：合理选择草图的绘制平面 草图（Sketch）是与实体模型相关联的二维图形。该功能可以在需要的任和一个平面内建立草图平面，进而作出草图。所绘制的草图与Cu rv e 功能中所绘制图形最大的不同是：草图中增加了“约束”的概念，通过修改“约束”就可以改变草图中的图形。应用草图工具，用户可以绘制近似的曲线轮廓，在添加精确的约束定义后，就可以完整表达设计的意图。建立的草图还可用实体造型工具进行拉伸、旋转等操作，生成与草图相关联的实体模型。修改草图时，关联的实体模型也会自动更新。本章将主要介绍建立草图、约束草图、编辑草图和管理草图的方法。 1 ．1 建立草图平面 在主菜单条上选择 插入草图 菜单项或在工具栏单击图标，则会进入草图功能，系统会弹出如图3.1 所示的选择草图平面对话框。应用该对话框可以指定草图平面及坐标系。 取消草图 完成草图平面指定 利用 WCS 的坐标 利用基准坐标系作为草图坐标系 平面作为草图平面 利用基准面作为草图平面 定义草图平面，可直接选择实体表面作为草图平面 根据曲线构建草绘平面或延用原来的平面 图3 -1 择草图平面对话框 1．1．1 草图平面选择方法： 1． 通过实体表面定义草图平面：选择图标，用鼠标直接选择要建立草图平面的实体表面（要选择平面）或者存在的基准平面，被选择平面变为红色，单击图标，完成草图平面的选择。 2． 通过坐标系平面定义草图平面：通过图标，可以直接定义X-Y、Y-Z、Z-X 平面作为草图平面，单击图标，完成草图平面的选择。 3． 通过基准平面定义草图曲面：通过定义基准平面功能定义一个基准平面，然后再将该基准平面定义为草图平面，单击图标，完成草图平面的选择。 1 ．2 草图工具条 草图功能选项组包含了退出草图、修改草图名、更新、定位和重新附着功能的图标，单击相应的图标会进入某种草图功能，让用户对草图进行一定的操作。 完成草图 更新模型 草图名 创建定位尺寸 转到草图的视图方向 重新附着 完成草图：完成草图时，点击该图标可以退出草图状态。 草图名：通过该工具栏中可以更改草图的默认名称，并且可以选择要编辑的草图名称。 转到草图的视图方向：点击该图标，可以使视图转到正视图的方向。 重新附着：点击该图标，可以重新选择草...
