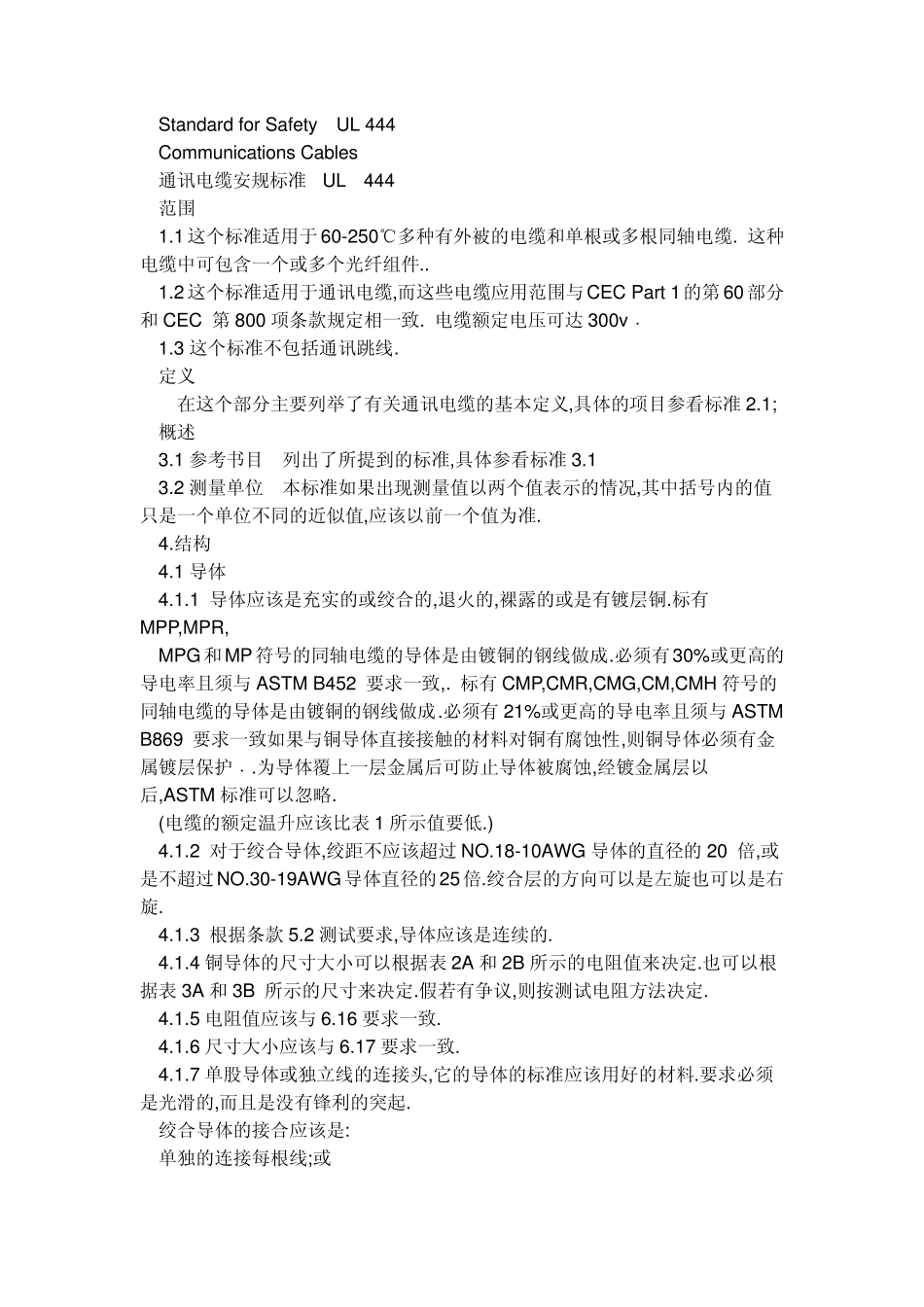

UL444中文版_第1页
1/10

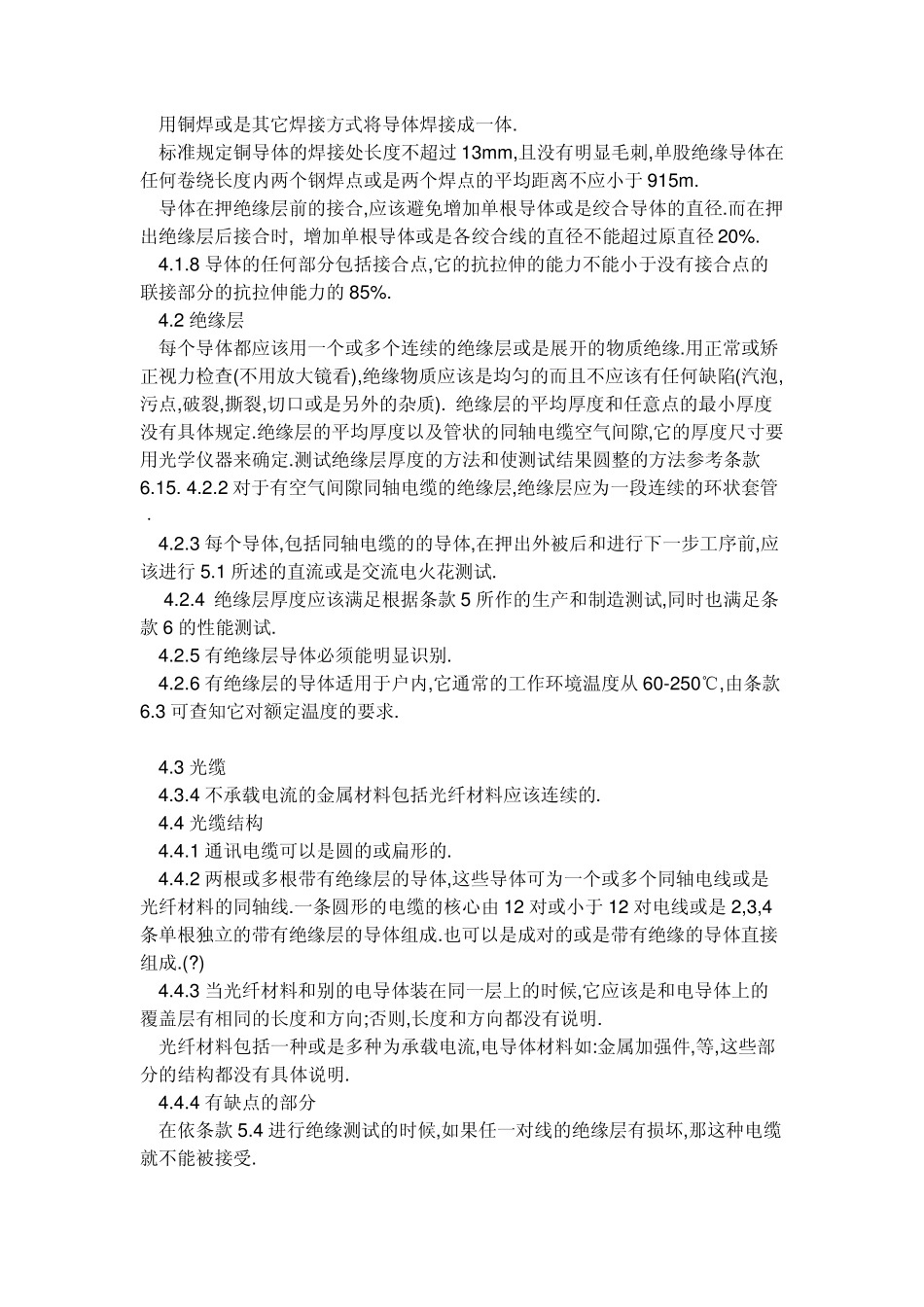

UL444中文版_第2页
2/10

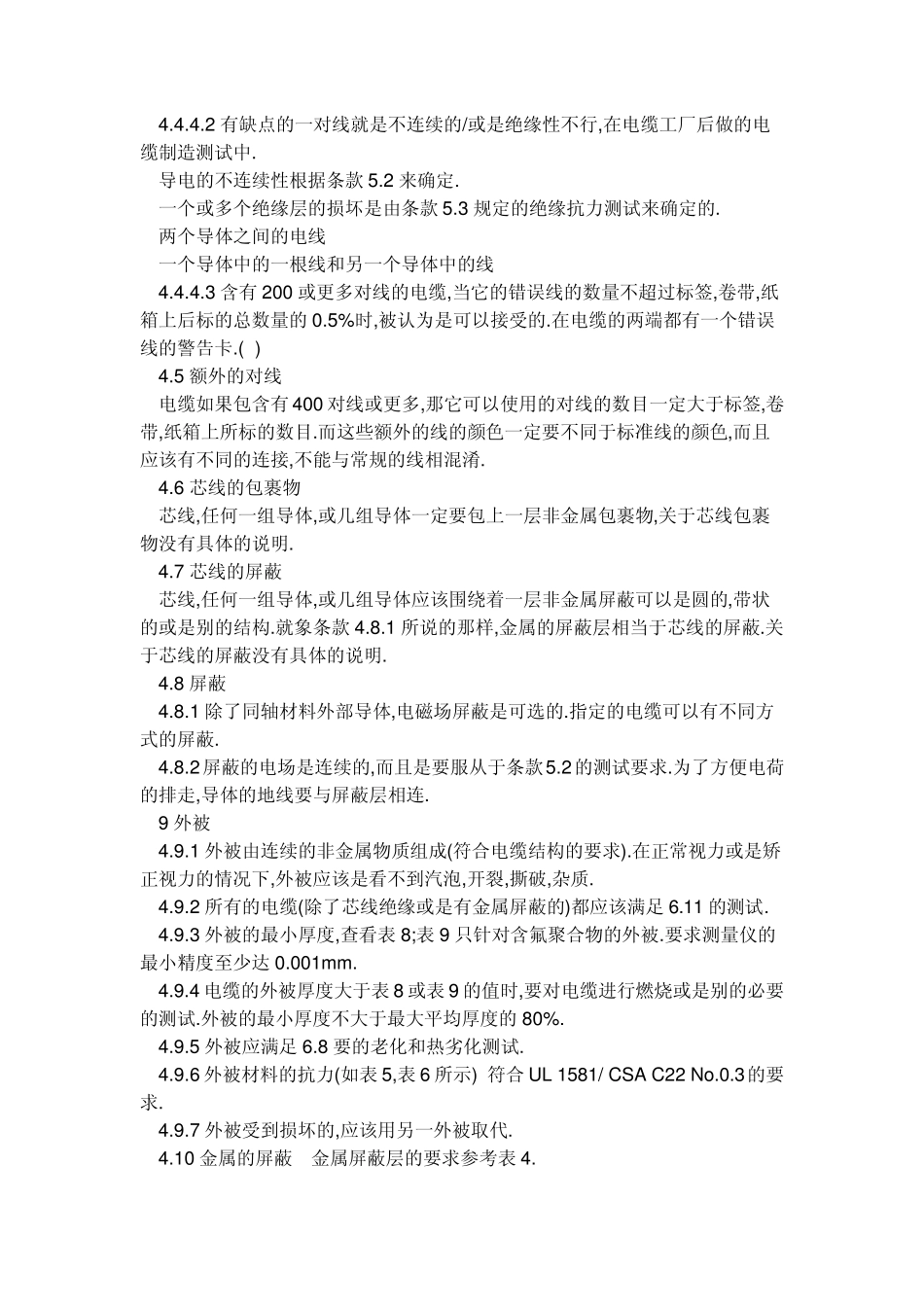

UL444中文版_第3页
3/10
Standard for Safety UL 444 Communications Cables 通讯电缆安规标准 UL 444 范围 1.1 这个标准适用于60-250℃多种有外被的电缆和单根或多根同轴电缆. 这种电缆中可包含一个或多个光纤组件.. 1.2 这个标准适用于通讯电缆,而这些电缆应用范围与CEC Part 1的第 60 部分和 CEC 第 800 项条款规定相一致. 电缆额定电压可达 300v﹒ 1.3 这个标准不包括通讯跳线. 定义 在这个部分主要列举了有关通讯电缆的基本定义,具体的项目参看标准2.1; 概述 3.1 参考书目 列出了所提到的标准,具体参看标准3.1 3.2 测量单位 本标准如果出现测量值以两个值表示的情况,其中括号内的值只是一个单位不同的近似值,应该以前一个值为准. 4.结构 4.1 导体 4.1.1 导体应该是充实的或绞合的,退火的,裸露的或是有镀层铜.标有MPP,MPR, MPG和MP符号的同轴电缆的导体是由镀铜的钢线做成.必须有30%或更高的导电率且须与 ASTM B452 要求一致,. 标有 CMP,CMR,CMG,CM,CMH 符号的同轴电缆的导体是由镀铜的钢线做成.必须有 21%或更高的导电率且须与 ASTM B869 要求一致如果与铜导体直接接触的材料对铜有腐蚀性,则铜导体必须有金属镀层保护﹒.为导体覆上一层金属后可防止导体被腐蚀,经镀金属层以后,ASTM 标准可以忽略. (电缆的额定温升应该比表 1 所示值要低.) 4.1.2 对于绞合导体,绞距不应该超过 NO.18-10AWG 导体的直径的 20 倍,或是不超过NO.30-19AWG导体直径的25倍.绞合层的方向可以是左旋也可以是右旋. 4.1.3 根据条款 5.2 测试要求,导体应该是连续的. 4.1.4 铜导体的尺寸大小可以根据表 2A 和 2B 所示的电阻值来决定.也可以根据表 3A 和 3B 所示的尺寸来决定.假若有争议,则按测试电阻方法决定. 4.1.5 电阻值应该与 6.16 要求一致. 4.1.6 尺寸大小应该与 6.17 要求一致. 4.1.7 单股导体或独立线的连接头,它的导体的标准应该用好的材料.要求必须是光滑的,而且是没有锋利的突起. 绞合导体的接合应该是: 单独的连接每根线;或 用铜焊或是其它焊接方式将导体焊接成一体. 标准规定铜导体的焊接处长度不超过 13m m ,且没有明显毛刺,单股绝缘导体在任何卷绕长度内两个钢焊点或是两个焊点的平均距离不应小于 915m . 导体在押绝缘层前的接合,应该避免增加单根导体或是绞合导体的直径.而在押出绝缘层后接合时, 增加单根导体或是各绞合线的直径不能超过原直径 20%. 4.1.8 导体的任何部分包...
