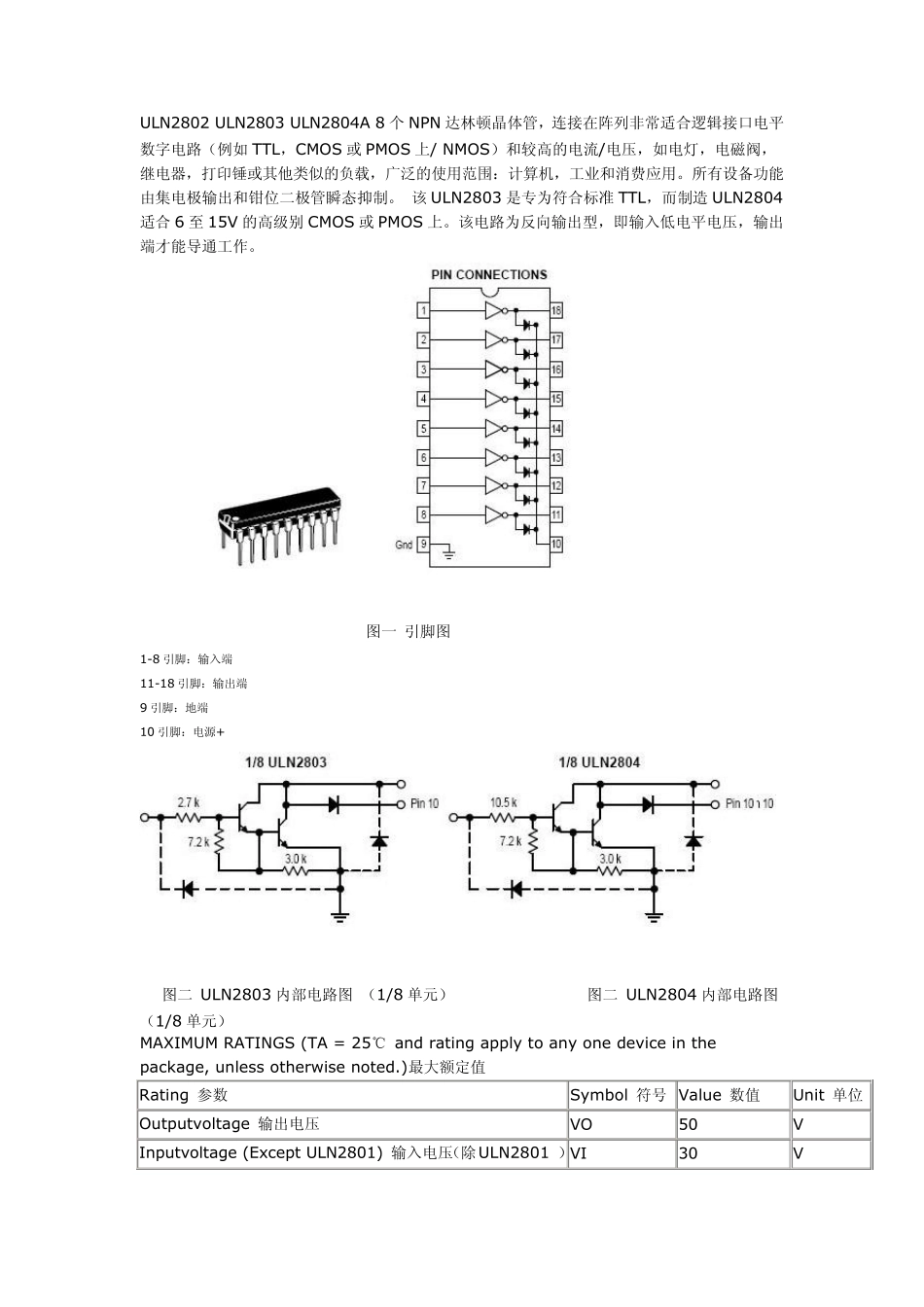

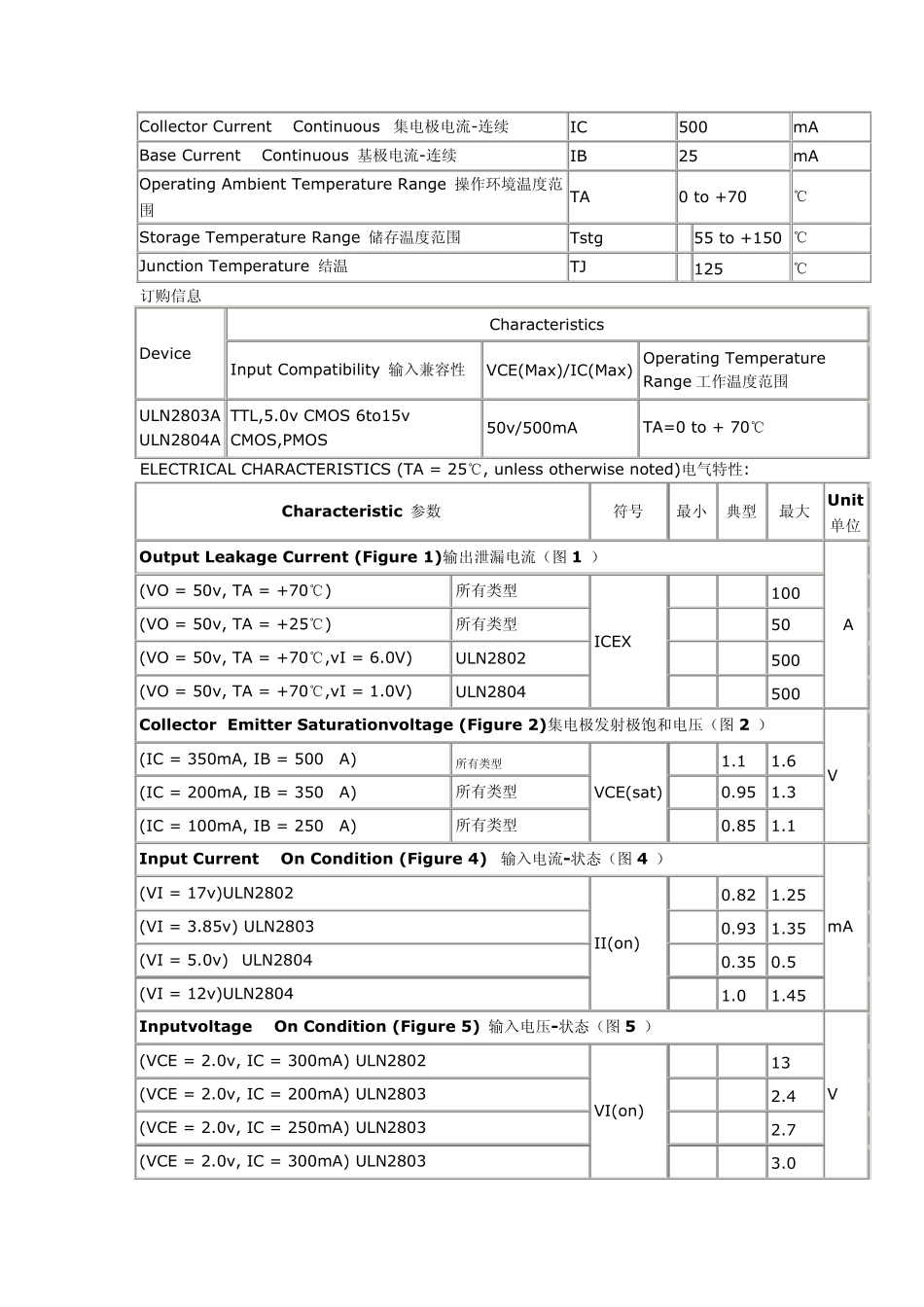

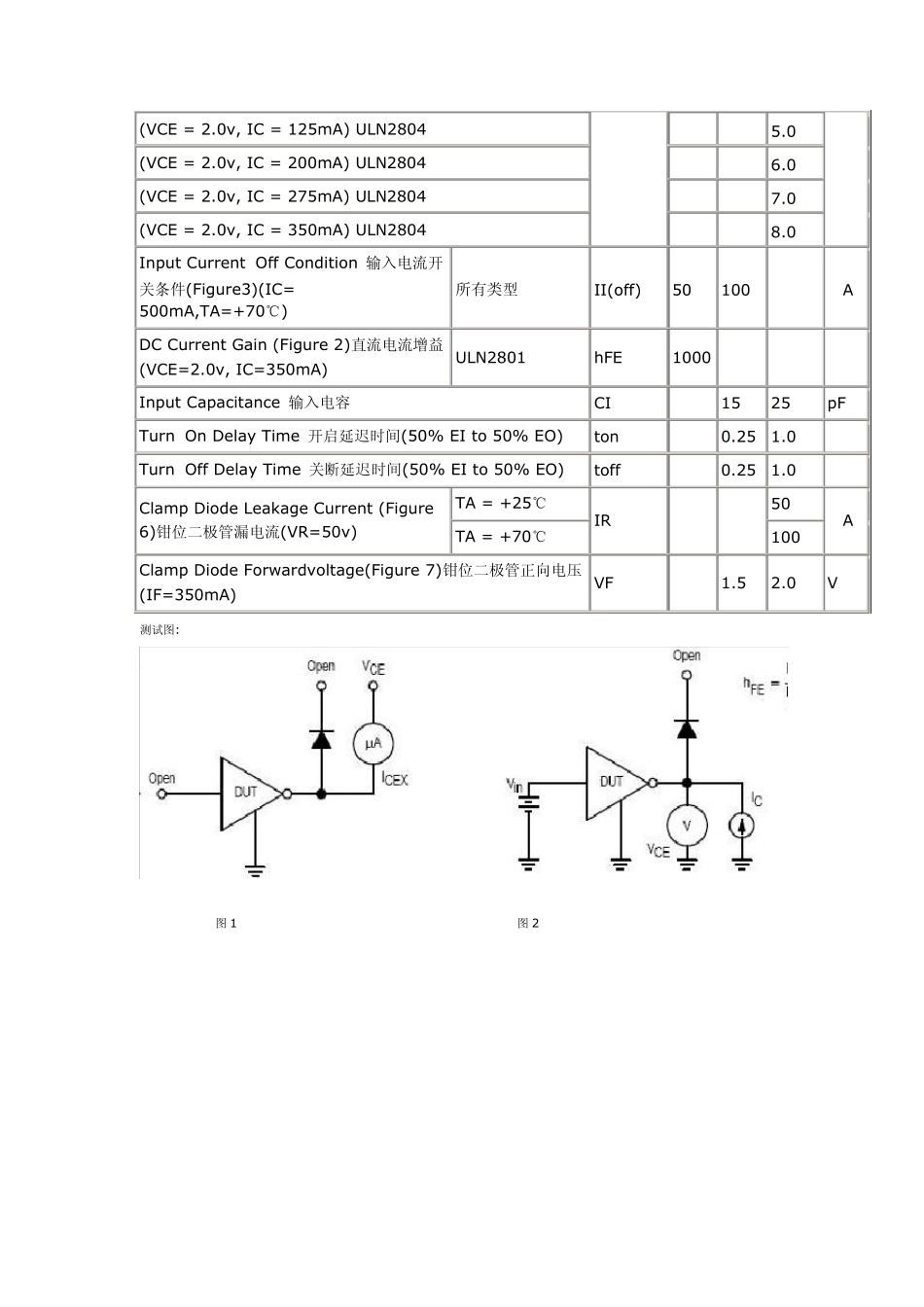

ULN2802 ULN2803 ULN2804A 8 个NPN 达林顿晶体管，连接在阵列非常适合逻辑接口电平数字电路（例如TTL，CMOS 或PMOS 上/ NMOS）和较高的电流/电压，如电灯，电磁阀，继电器，打印锤或其他类似的负载，广泛的使用范围：计算机，工业和消费应用。所有设备功能由集电极输出和钳位二极管瞬态抑制。 该ULN2803 是专为符合标准TTL，而制造ULN2804适合6 至15V 的高级别CMOS 或PMOS 上。该电路为反向输出型，即输入低电平电压，输出端才能导通工作。 图一 引脚图 1-8 引脚：输入端 11-18 引脚：输出端 9 引脚：地端 10 引脚：电源+ 图二 ULN2803 内部电路图 （1/8 单元） 图二 ULN2804 内部电路图 （1/8 单元） MAXIMUM RATINGS (TA = 25℃ and rating apply to any one device in the package, unless otherwise noted.)最大额定值 Rating 参数 Symbol 符号 Value 数值 Unit 单位 Outputvoltage 输出电压 VO 50 V Inputvoltage (Except ULN2801) 输入电压（除ULN2801 ） VI 30 V Collector Current – Continuous 集电极电流-连续 IC 500 mA Base Current – Continuous 基极电流-连续 IB 25 mA Operating Ambient Temperature Range 操作环境温度范围 TA 0 to +70 ℃ Storage Temperature Range 储存温度范围 Tstg – 55 to +150 ℃ Junction Temperature 结温 TJ 125 ℃ 订购信息 Device Characteristics Input Compatibility 输入兼容性 VCE(Max)/IC(Max) Operating Temperature Range 工作温度范围 ULN2803A ULN2804A TTL,5.0v CMOS 6to15v CMOS,PMOS 50v/500mA TA=0 to + 70℃ ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted)电气特性: Characteristic 参数 符号 最小 典型 最大 Unit单位 Output Leakage Current (Figure 1)输出泄漏电流（图 1 ） μA (VO = 50v, TA = +70℃) 所有类型 ICEX 100 (VO = 50v, TA = +25℃) 所有类型 50 (VO = 50v, TA = +70℃,vI = 6.0V) ULN2802 500 (VO = 50v, TA = +70℃,vI = 1.0V) ULN2804 500 Collector–Emitter Saturationvoltage (Figure 2)集电极发射极饱和电压（图 2 ） V (IC = 350mA, IB = 500μA) 所有类型 VCE(sat) 1.1 1.6 (IC = 200mA, IB = 350μ...
