UT57数字万用表使用说明书VIP免费

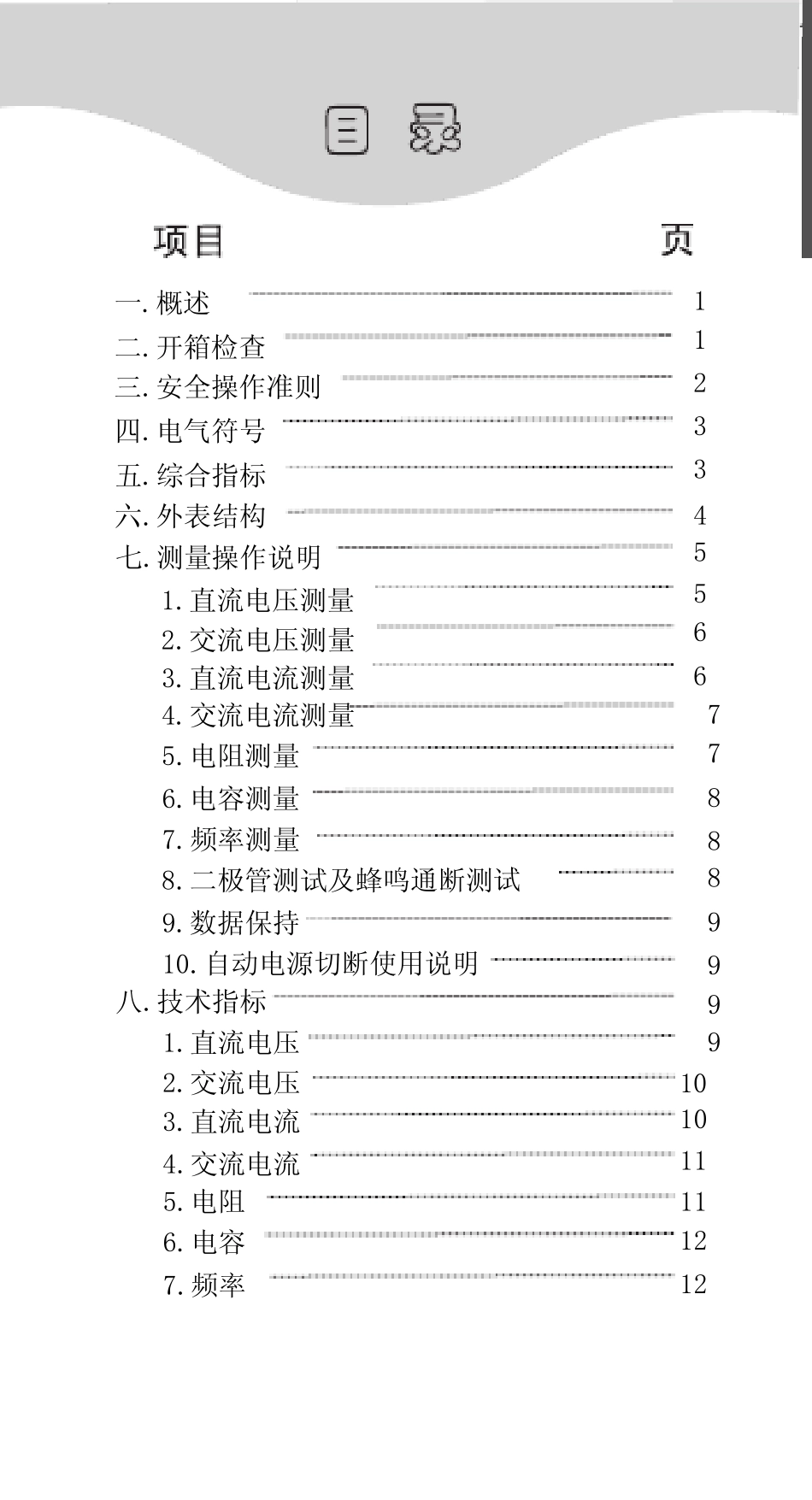

UT57数字万用表使用说明书_第1页
1/18

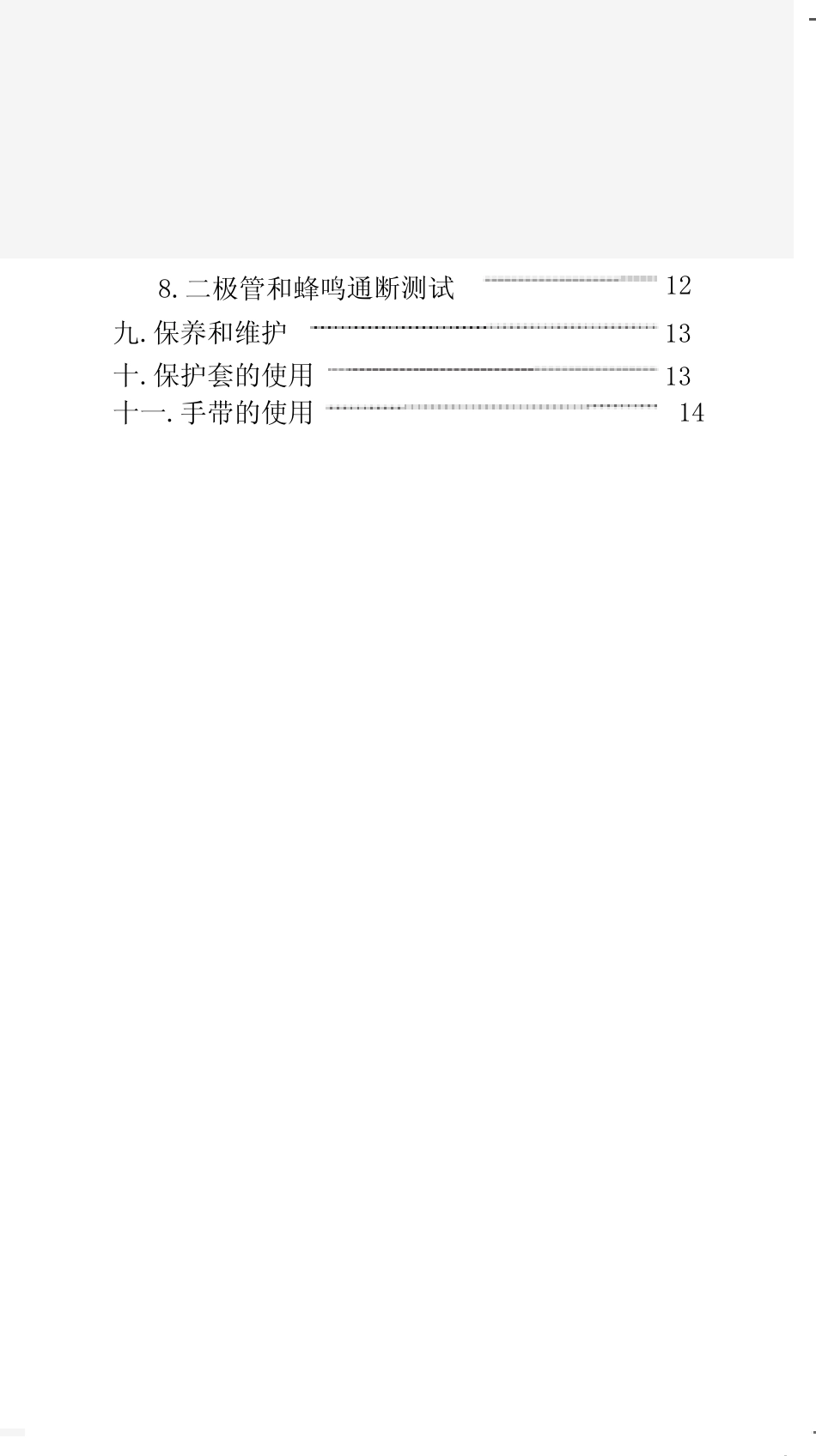

UT57数字万用表使用说明书_第2页
2/18

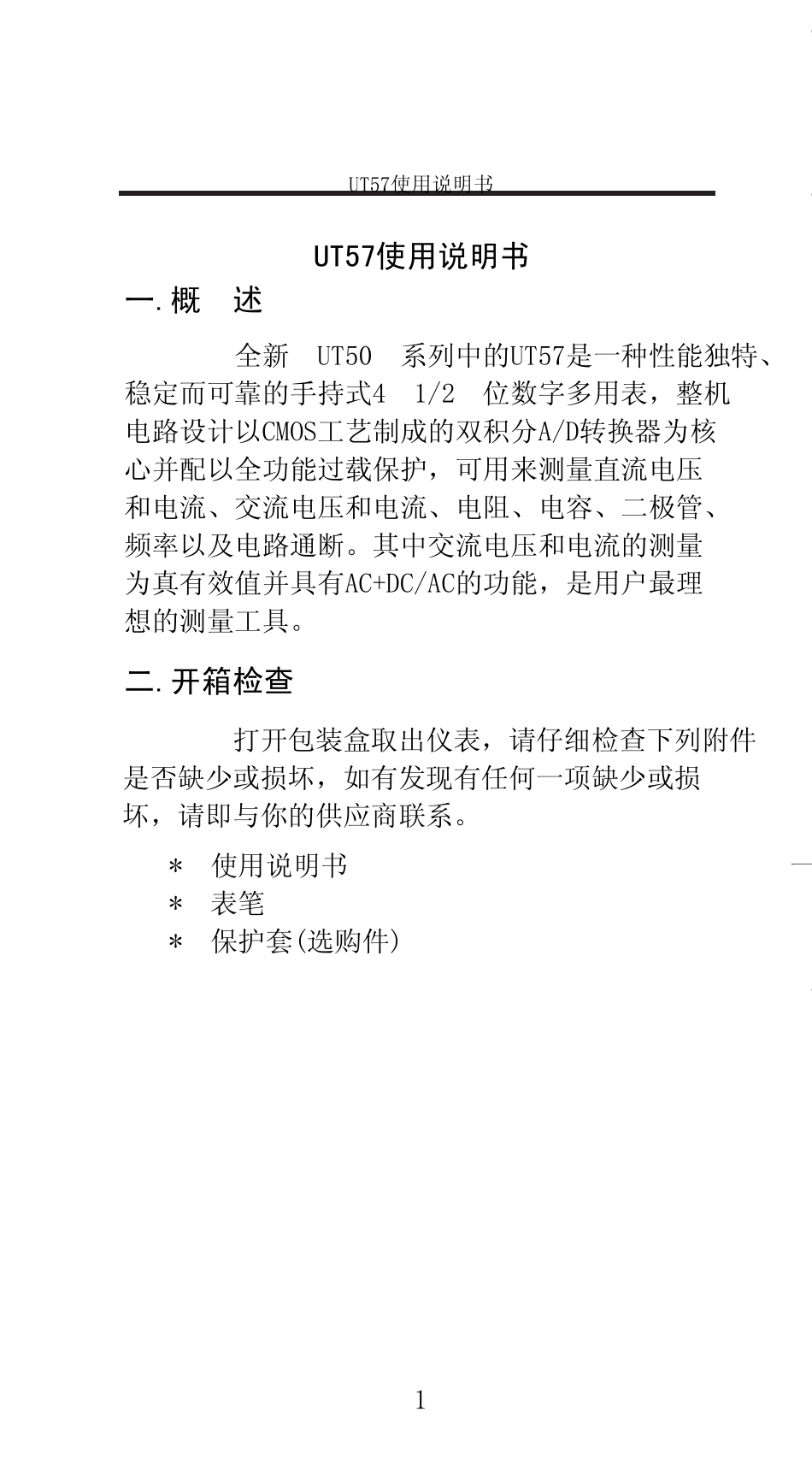

UT57数字万用表使用说明书_第3页
3/18
66 7 7 8 8 9 9101011111212 8 9 9112334551.直流电压2.交流电压4.交流电流3.直流电流5.电阻一.概述二.开箱检查三.安全操作准则四.电气符号五.综合指标六.外表结构1.直流电压测量七.测量操作说明2.交流电压测量3.直流电流测量4.交流电流测量5.电阻测量7.频率测量6.电容测量8.二极管测试及蜂鸣通断测试10.自动电源切断使用说明9.数据保持7.频率6.电容八.技术指标九.保养和维护13十.保护套的使用十一.手带的使用8.二极管和蜂鸣通断测试13 1412UT57使用说明书1UT57使用说明书一.概 述二.开箱检查* 使用说明书 一本* 表笔 一付* 保护套(选购件) 打开包装盒取出仪表,请仔细检查下列附件是否缺少或损坏,如有发现有任何一项缺少或损坏,请即与你的供应商联系。 全新 UT50 系列中的UT57是一种性能独特、稳定而可靠的手持式4 1/2 位数字多用表,整机电路设计以CMOS工艺制成的双积分A/D转换器为核心并配以全功能过载保护,可用来测量直流电压和电流、交流电压和电流、电阻、电容、二极管、频率以及电路通断。其中交流电压和电流的测量为真有效值并具有AC+DC/AC的功能,是用户最理想的测量工具。UT57使用说明书2三.安 全 操 作 准 则 UT57仪表符合IEC 1010-1 CAT I 1000V、CAT II 600V和CAT III 300V超电压标准。请遵循本手册的使用说明,否则仪表所提供的保护可能会受到损坏。1. 后盖没有盖好前严禁使用,否则有电击危险。2. 量程开关应置于正确测量位置。3. 检查表笔绝缘层应完好,无破损和断线。4. 红、黑表笔应插在符合测量要求的插孔内,保 证接触良好。5. 输入信号不允许超过规定的极限值,以防电击 和损坏仪表。6. 严禁量程开关在电压测量或电流测量过程中改 变档位,以防损坏仪表。7. 必须用同类型规格的保险丝更换坏保险丝。8. 为防止电击,测量公共端 COM 和大地 之间 电位差不得超过1000V。9. 被测电压高于直流60V或交流30Vrms的场合, 均应小心谨慎,防止触电。10.液 晶 显 示 符号时 ,应及 时 更换电池 ,以确 保测量精 度 。11.测量完毕 应及 时 关断电源 。长 期 不用时 应取 出 电池 。12.不要在高温 、高湿 环 境 中...
