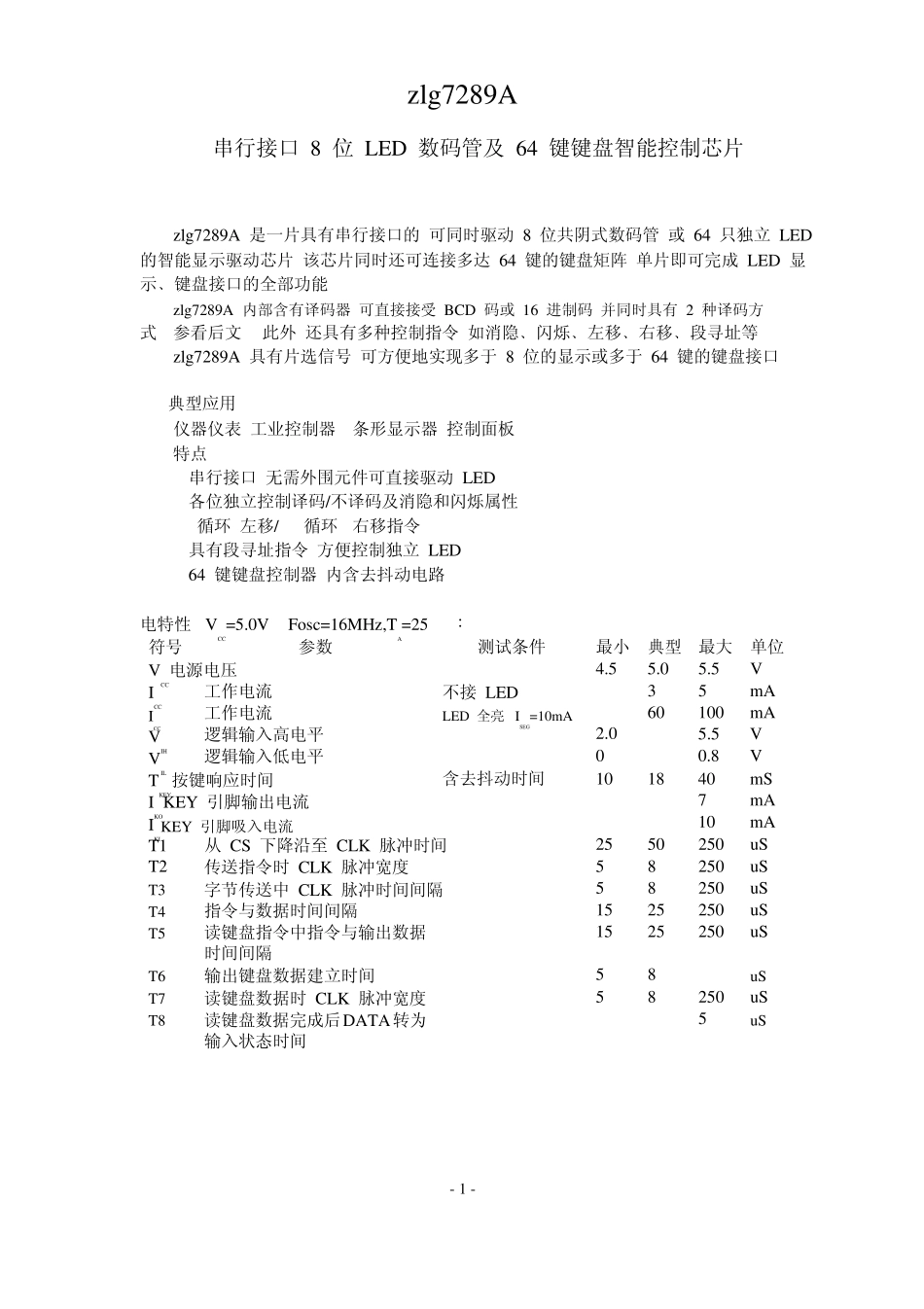

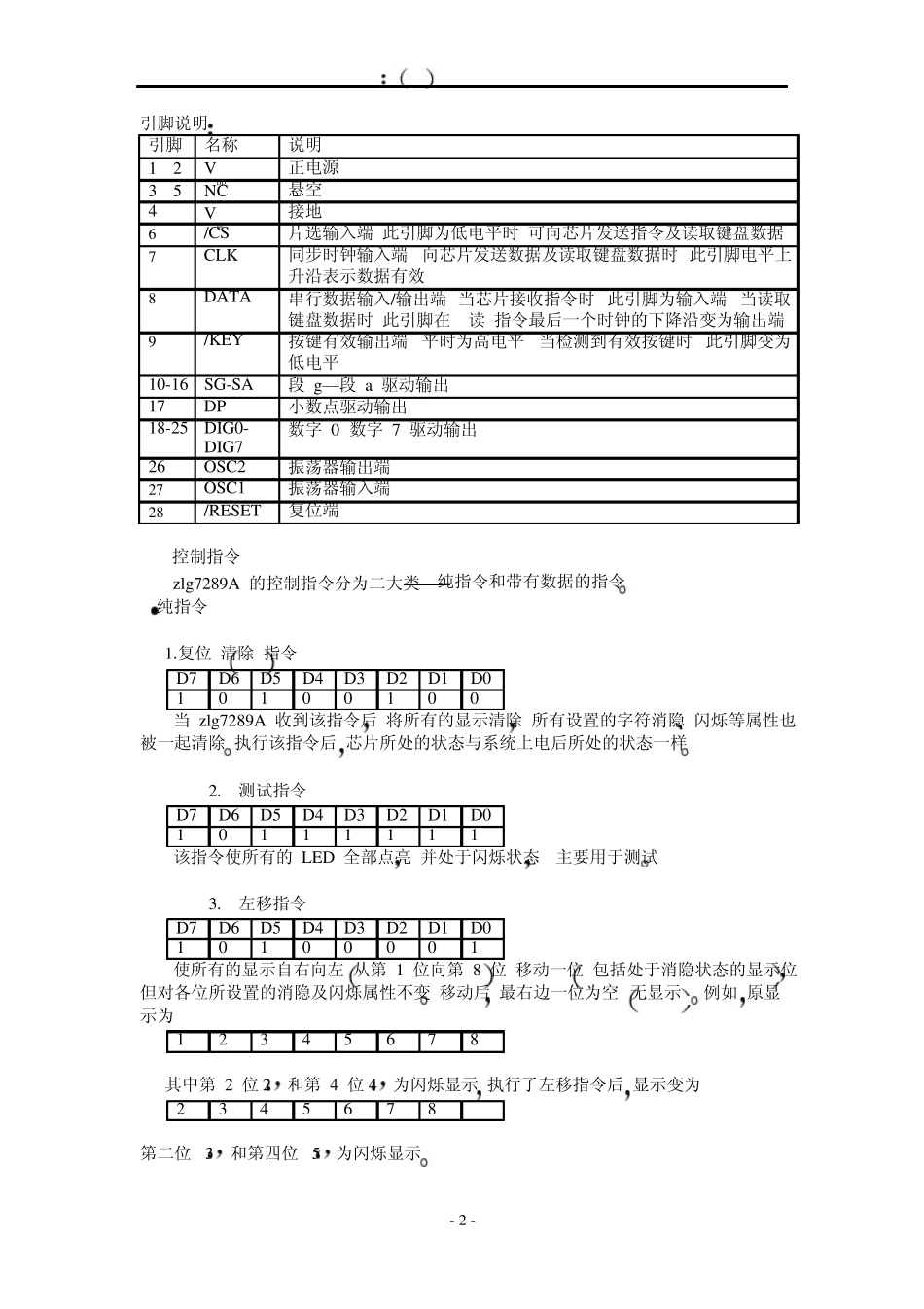

zlg7289A 串行接口 8 位 LED 数码管及 64 键键盘智能控制芯片 zlg7289A 是一片具有串行接口的 可同时驱动 8 位共阴式数码管 或 64 只独立 LED 的智能显示驱动芯片 该芯片同时还可连接多达 64 键的键盘矩阵 单片即可完成 LED 显 示﹑键盘接口的全部功能 zlg7289A 内部含有译码器 可直接接受 BCD 码或 16 进制码 并同时具有 2 种译码方 式 参看后文 此外 还具有多种控制指令 如消隐﹑闪烁﹑左移﹑右移﹑段寻址等 zlg7289A 具有片选信号 可方便地实现多于 8 位的显示或多于 64 键的键盘接口 典型应用 仪器仪表 工业控制器 条形显示器 控制面板 特点 串行接口 无需外围元件可直接驱动 LED 各位独立控制译码/不译码及消隐和闪烁属性 循环 左移/ 循环 右移指令 具有段寻址指令 方便控制独立 LED 64 键键盘控制器 内含去抖动电路 电特性 VCC=5.0V Fosc=16MHz,TA=25 符号 参数 VCC电源电压 : 测试条件 最小 典型 最大 单位 4.5 5.0 5.5 V ICC 工作电流 不接 LED 3 5 mA ICC VIH VIL 工作电流 逻辑输入高电平 逻辑输入低电平 LED 全亮 ISEG=10mA 2.0 0 60 100 mA 5.5 V 0.8 V TKEY按键响应时间 IKOKEY 引脚输出电流 IKIKEY 引脚吸入电流 含去抖动时间 10 18 40 7 10 mS mA mA T1 从 CS 下降沿至 CLK 脉冲时间 25 50 250 uS T2 T3 T4 T5 T6 T7 T8 传送指令时 CLK 脉冲宽度 字节传送中 CLK 脉冲时间间隔 指令与数据时间间隔 读键盘指令中指令与输出数据 时间间隔 输出键盘数据建立时间 读键盘数据时 CLK 脉冲宽度 读键盘数据完成后 DATA 转为 输入状态时间 - 1 - 5 5 15 15 5 5 8 8 25 25 8 8 250 uS 250 uS 250 uS 250 uS uS 250 uS 5 uS 引脚说明 引脚 名称 1 2 VDD 3 5 NC 说明 正电源 悬空 4 6 7 8 9 VSS /CS CLK DATA /KEY 接地 片选输入端 此引脚为低电平时 可向芯片发送指令及读取键盘数据 同步时钟输入端 向芯片发送数据及读取键盘数据时 此引脚电平上 升沿表示数据有效 串行数据输入/输出端 当芯片接收指令时 此引脚为输入端 当读取 键盘数据时 此引脚在 读 指令最后一个时钟的下降沿变为输出端 按键有效输出端 平时为高电平 当检测到有效按键时 此引脚变为 低电平 10-16 SG-SA 段 g—段 a 驱动输出 ...
