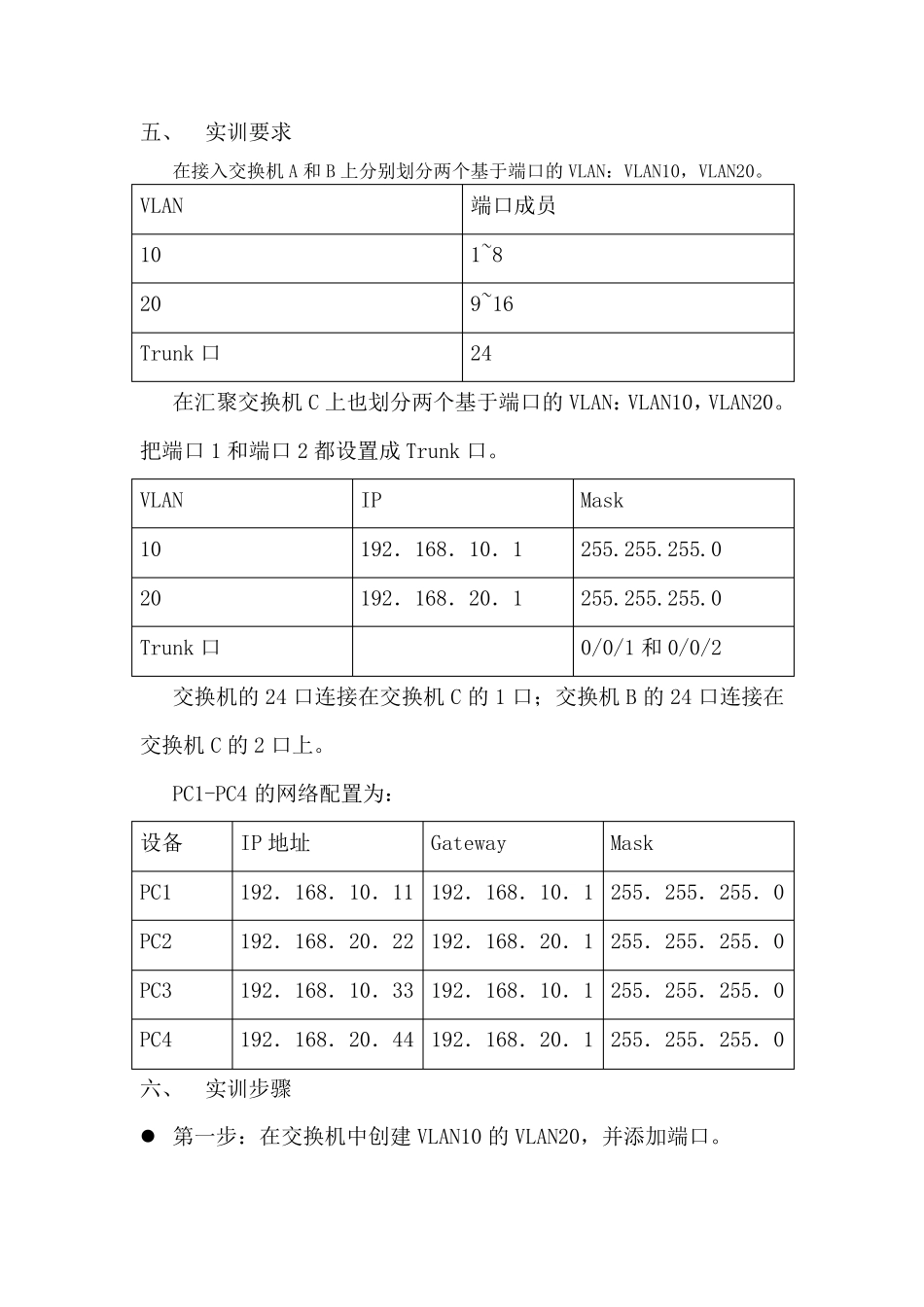

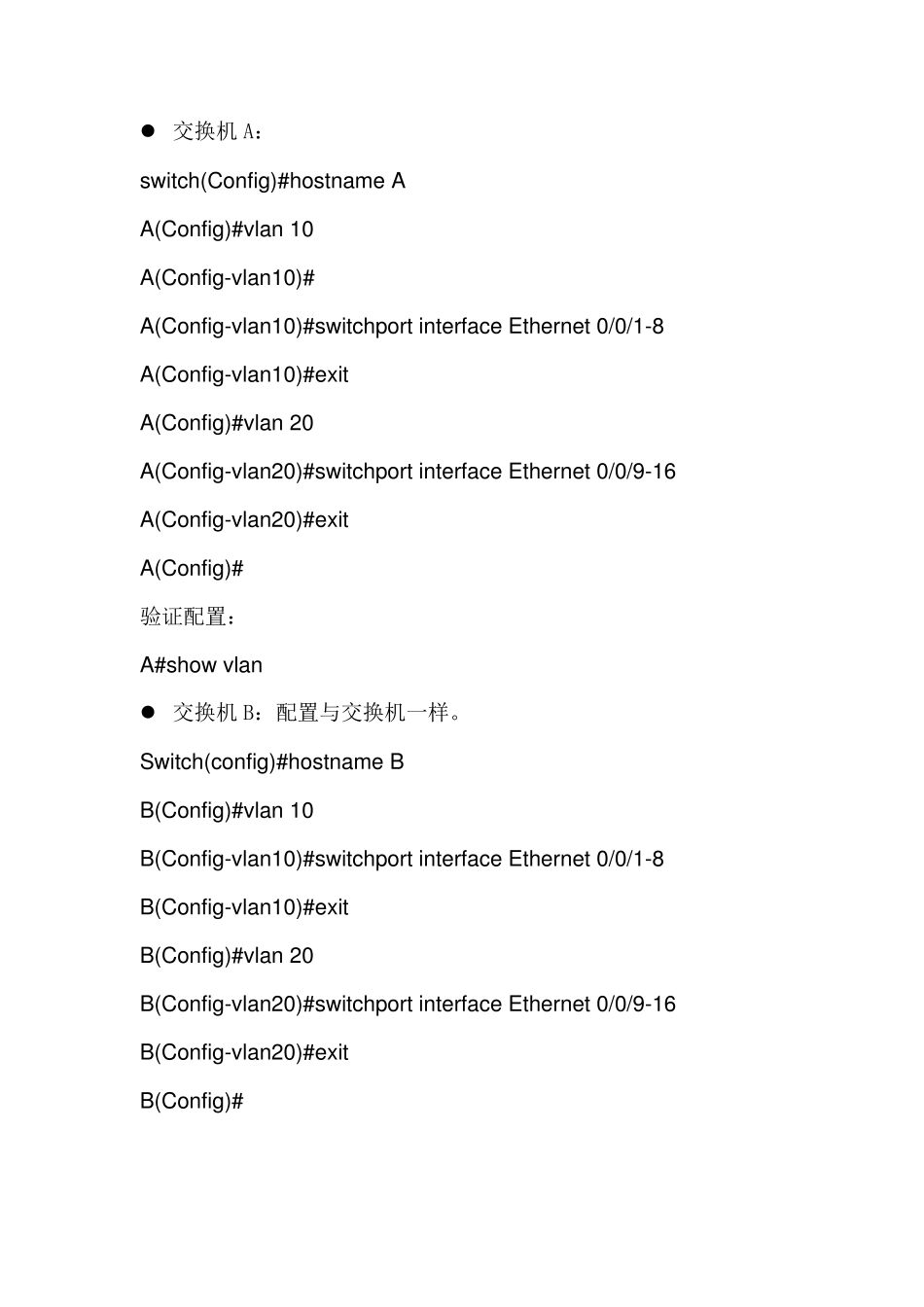

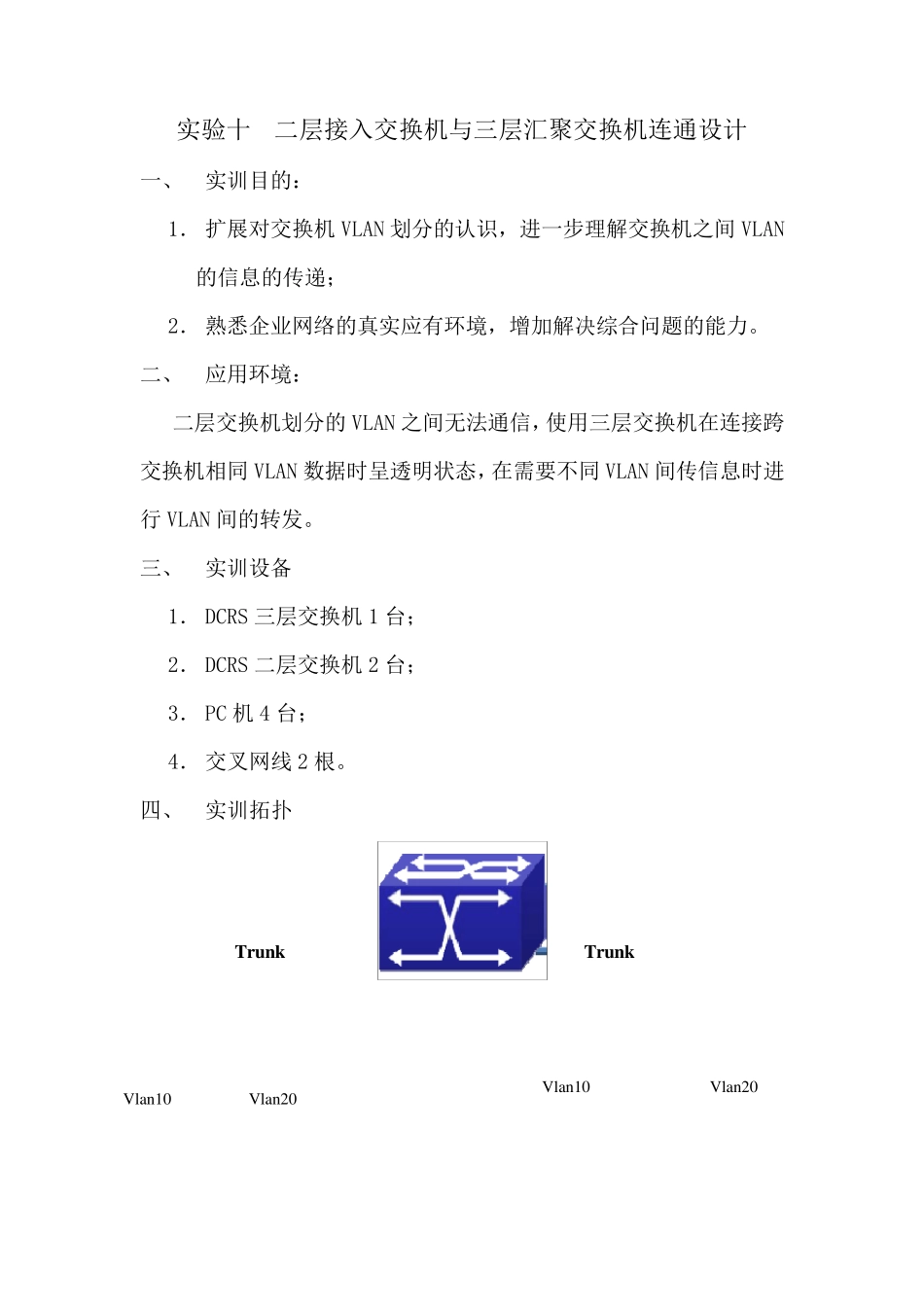

实验十 二层接入交换机与三层汇聚交换机连通设计 一、 实训目的： 1． 扩展对交换机VLAN 划分的认识，进一步理解交换机之间 VLAN的信息的传递； 2． 熟悉企业网络的真实应有环境，增加解决综合问题的能力。 二、 应用环境： 二层交换机划分的 VLAN 之间无法通信，使用三层交换机在连接跨交换机相同 VLAN 数据时呈透明状态，在需要不同 VLAN 间传信息时进行 VLAN 间的转发。 三、 实训设备 1． DCRS 三层交换机1 台； 2． DCRS 二层交换机2 台； 3． PC 机4 台； 4． 交叉网线 2 根。 四、 实训拓扑 Trunk Trunk Vlan 10 Vlan 20 Vlan 10 Vlan 20 五、 实训要求 在接入交换机 A 和 B 上分别划分两个基于端口的 VLAN：VLAN10，VLAN20。 VLAN 端口成员 10 1~8 20 9~16 Trunk 口 24 在汇聚交换机 C 上也划分两个基于端口的 VLAN：VLAN10，VLAN20。把端口 1 和端口 2 都设置成 Trunk 口。 VLAN IP Mask 10 192．168．10．1 255.255.255.0 20 192．168．20．1 255.255.255.0 Trunk 口 0/0/1 和 0/0/2 交换机的 24 口连接在交换机 C 的 1 口；交换机 B 的 24 口连接在交换机 C 的 2 口上。 PC1-PC4 的网络配置为： 设备 IP 地址 Gateway Mask PC1 192．168．10．11 192．168．10．1 255．255．255．0 PC2 192．168．20．22 192．168．20．1 255．255．255．0 PC3 192．168．10．33 192．168．10．1 255．255．255．0 PC4 192．168．20．44 192．168．20．1 255．255．255．0 六、 实训步骤  第一步：在交换机中创建 VLAN10 的 VLAN20，并添加端口。  交换机A： switch(Config)#hostname A A(Config)#vlan 10 A(Config-vlan10)# A(Config-vlan10)#switchport interface Ethernet 0/0/1-8 A(Config-vlan10)#exit A(Config)#vlan 20 A(Config-vlan20)#switchport interface Ethernet 0/0/9-16 A(Config-vlan20)#exit A(Config)# 验证配置： A#show vlan  交换机B：配置与交换机一样。 Switch(config)#hostname B B(Config)#vlan 10 B(Config-vlan10)#switchport interface Ethernet 0/0/1-8 B(Config-vlan10)#exit B(Config)#vlan 20 B(Config-vlan20)#switchport interface Ethernet 0/0/9-16 B(Config-vlan20)#exit B(Config)# 验证配置： B#show vlan ...
