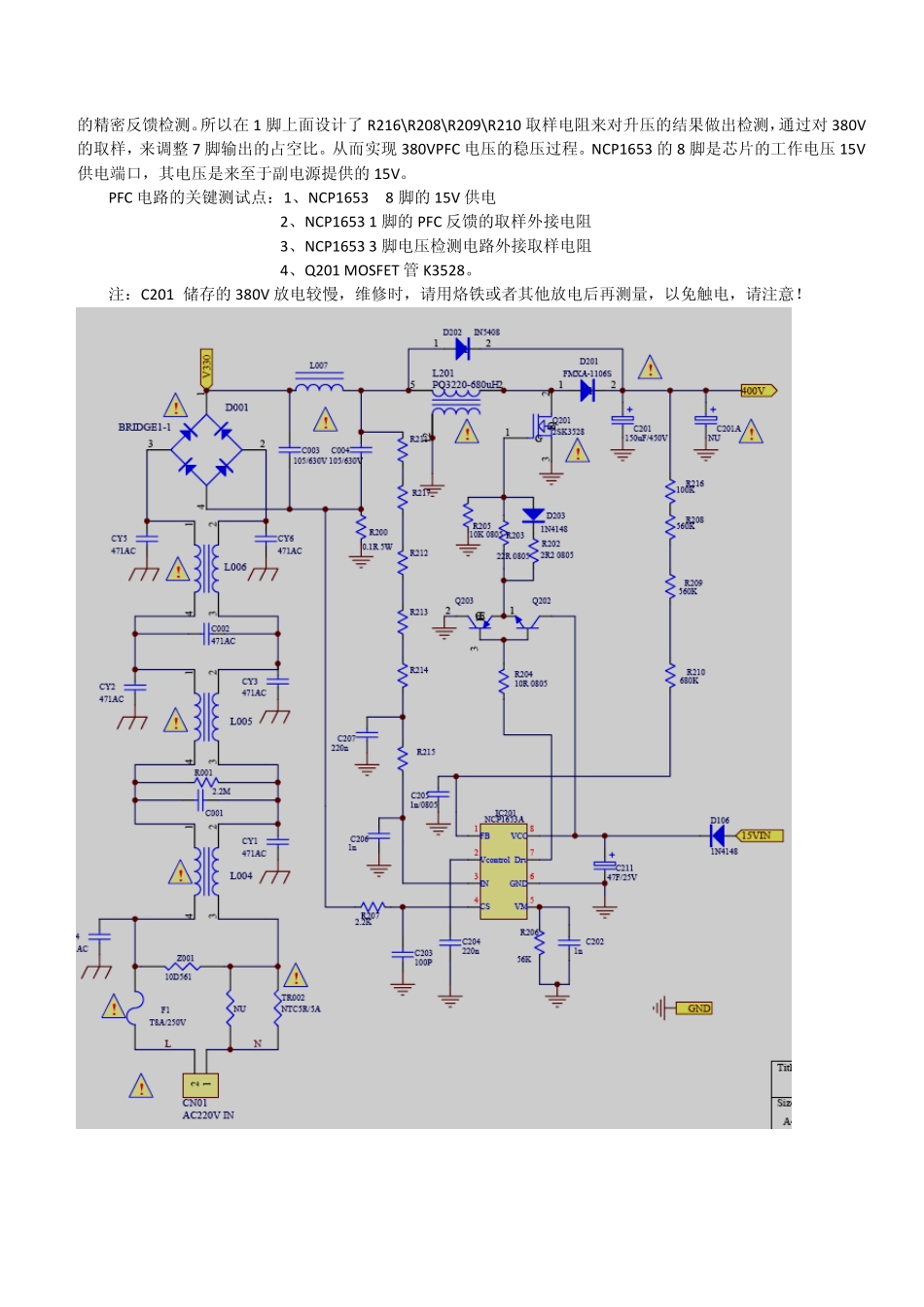

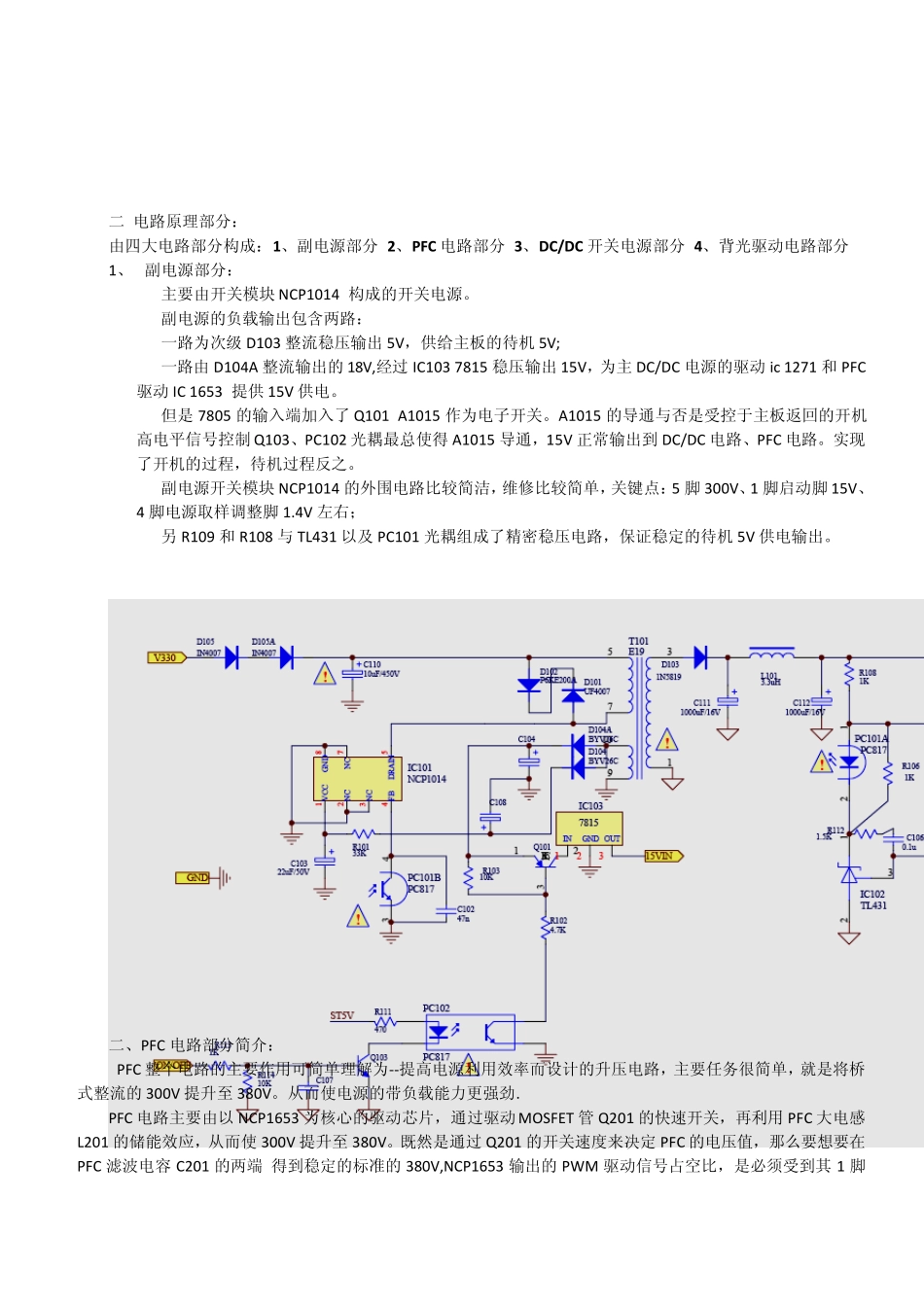

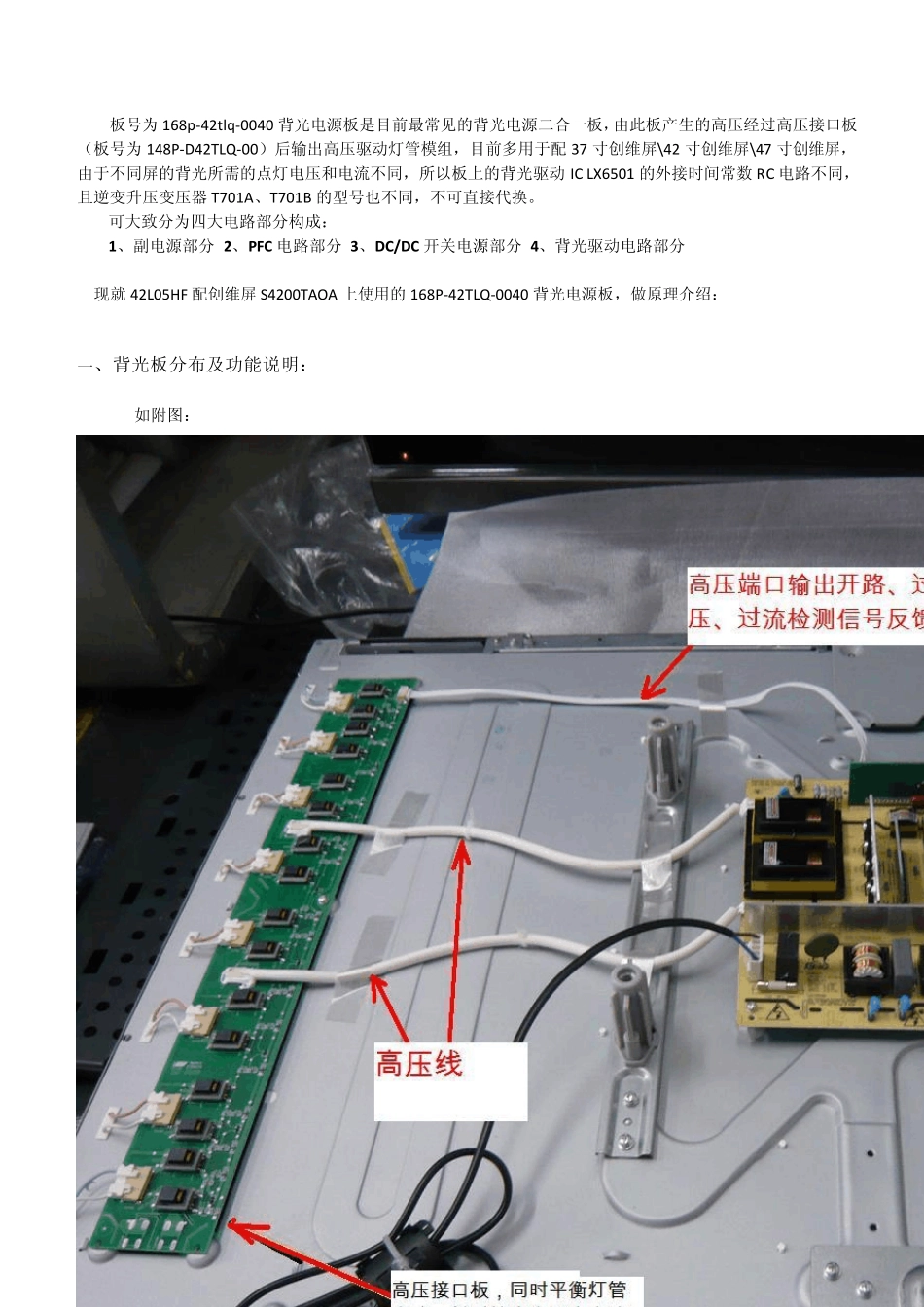

板号为168p-42tlq-0040 背光电源板是目前最常见的背光电源二合一板，由此板产生的高压经过高压接口板（板号为148P-D42TLQ-00）后输出高压驱动灯管模组，目前多用于配37 寸创维屏\42 寸创维屏\47 寸创维屏，由于不同屏的背光所需的点灯电压和电流不同，所以板上的背光驱动IC LX6501 的外接时间常数RC 电路不同，且逆变升压变压器T701A、T701B 的型号也不同，不可直接代换。 可大致分为四大电路部分构成： 1、副电源部分 2、PFC 电路部分 3、DC/DC 开关电源部分 4、背光驱动电路部分 现就 42L05HF 配创维屏S4200TAOA 上使用的168P-42TLQ-0040 背光电源板，做原理介绍： 一、背光板分布及功能说明： 如附图： 二 电路原理部分： 由四大电路部分构成：1、副电源部分 2、PFC 电路部分 3、DC/DC 开关电源部分 4、背光驱动电路部分 1、 副电源部分： 主要由开关模块 NCP1014 构成的开关电源。 副电源的负载输出包含两路： 一路为次级 D103 整流稳压输出 5V，供给主板的待机 5V; 一路由D104A 整流输出的 18V,经过 IC103 7815 稳压输出 15V，为主 DC/DC 电源的驱动 ic 1271 和 PFC驱动 IC 1653 提供 15V 供电。 但是 7805 的输入端加入了 Q101 A1015 作为电子开关。A1015 的导通与否是受控于主板返回的开机高电平信号控制 Q103、PC102 光耦最总使得 A1015 导通，15V 正常输出到 DC/DC 电路、PFC 电路。实现了开机的过程，待机过程反之。 副电源开关模块 NCP1014 的外围电路比较简洁，维修比较简单，关键点：5 脚 300V、1 脚启动脚 15V、4 脚电源取样调整脚 1.4V 左右； 另 R109 和 R108 与 TL431 以及 PC101 光耦组成了精密稳压电路，保证稳定的待机 5V 供电输出。 二、PFC 电路部分简介： PFC 整个电路的主要作用可简单理解为--提高电源利用效率而设计的升压电路，主要任务很简单，就是将桥式整流的 300V 提升至 380V。从而使电源的带负载能力更强劲. PFC 电路主要由以 NCP1653 为核心的驱动芯片，通过驱动MOSFET 管 Q201 的快速开关，再利用 PFC 大电感L201 的储能效应，从而使 300V 提升至 380V。既然是通过 Q201 的开关速度来决定 PFC 的电压值，那么要想要在PFC 滤波电容 C201 的两端 得到稳定的标准的 380V,NCP1653 输出的 PWM 驱动信号占空比，是必须受到其 1 脚 的精密反馈检测。所以在1 脚上面设计了R216\R2...
