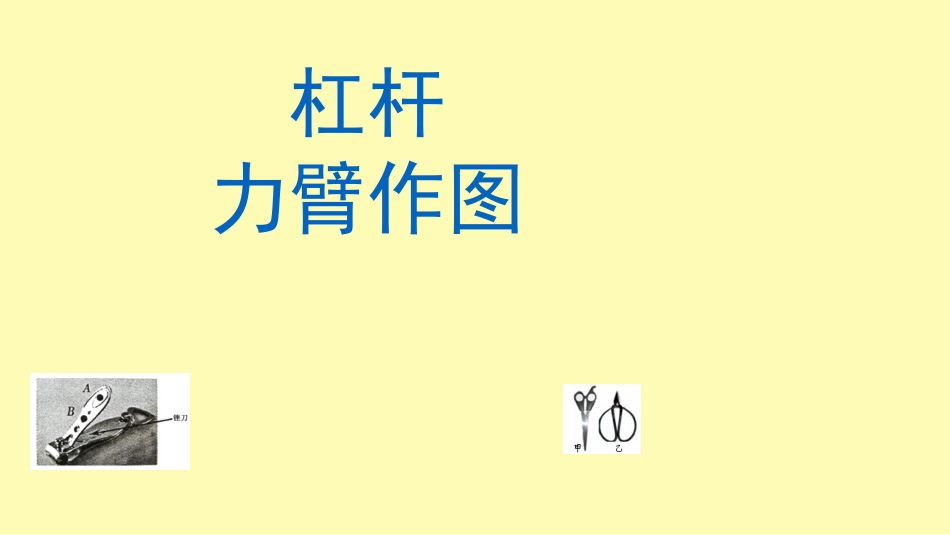

杠杆作图专题课件VIP免费

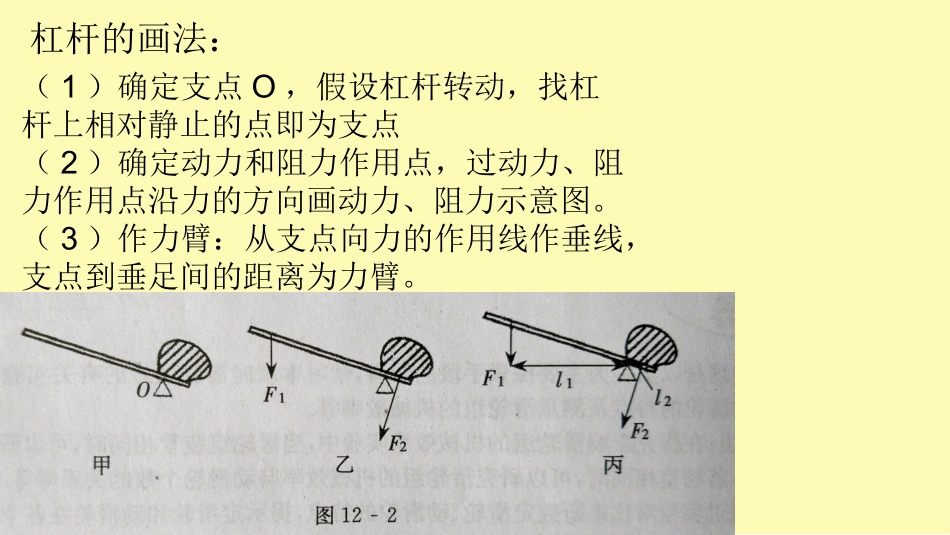

杠杆力臂作图知识回顾1、什么是杠杆？2、什么是动力臂?3、什么是阻力臂？4、杠杆的种类在力的作用下，能绕固定点转动的硬棒，叫做杠杆。从支点O到动力F1作用线的距离l1从支点O到阻力F2作用线的距离l2省力杠杆费力杠杆等臂杠杆杠杆的画法：（1）确定支点O，假设杠杆转动，找杠杆上相对静止的点即为支点（2）确定动力和阻力作用点，过动力、阻力作用点沿力的方向画动力、阻力示意图。（3）作力臂：从支点向力的作用线作垂线，支点到垂足间的距离为力臂。1、画出下图中各杠杆上力F、G对O点的力臂。▲L1L1L2L1F1L2L22、小明利用课余时间做好人好事，有一次帮助建筑工人推砖，如图。请你在图中画出他对翻斗车的力以及它的力臂。▲L1FO3、如图所示，杠杆在力F的作用下处于平衡状态，请在图中画出力F的力臂L。▲L4、如下图所示，是用螺丝坩撬图钉的示意图，画出动力F1的力臂L1和阻力F2的示意图；▲L1L2F25、如下左图所示，F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂L1。▲L16.、如图l4，画出人对杠杆作用力F的力臂L和物体A所受重力G的示意图。▲LG7.、画出图杠杆示意图中F1，F2的力臂▲L1L28.、如图所示，是一个杠杆示意图，图中O是支点，F1为动力，L1为动力臂，F2为阻力。请画出阻力臂L2。▲L29.、如图所示是安装在小区进出口的栏杆示意图，O为栏杆的转动轴，请在图中画出此时压力F的力臂Ll和栏杆重力G的力臂L2▲L1L210.、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。请画出这把剪刀的动力F的力臂和这根杠杆上B点所受阻力的大致方向。●L1F211.、图是用“瓶起子”起瓶盖的示意图。请画出动力F1对支点0的力臂，并画出阻力的示意图。●L1F212.、作出图中的铡刀使用时的两个力臂，并标明L1和L2。●L1L213.、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2。●OL2L1F114.、图是吊车吊起重物的情景，点O是起重臂OB的支点。请在图中作出F1、F2的力臂L1、L2●L1L215.、利用钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出：(1)鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂。●L2L1F216.、请按要求完成以下作图，下图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。★OL1F117.、如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向（保留作图痕迹），并用“O”标明这个“杠杆”的支点。★OF1L118.、许多居民楼墙外用铁三角架搁放空调主机，如图3所示，要使铁架较为牢固、安全.（1）应把主机放在A处还是B处？并简要说明理由；（2）请你在选择的主机上画出它的重力示意图和重力对O点的力臂。★OF1L119.、如上右图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出Fl和F2的力臂l1和l2。★L1F120.、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂。★OL1F121.、在下图中，O点表示杠杆OA的支点，画出在A点抬起杠杆自重所施最小力F的方向。★L1F122.、下图中，为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2★F1L1L223.、如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点提壶把向杯中倒水，请画出作用在A点上的最小的动力F★LF24.、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。（1）在图上标出：当动力方向向上时，杠杆的支点a；当动力方向向下时，杠杆的支点b。（2）在杠杆上画出撬动石头动力F为最小时的方向。★aLF24.、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。（1）在图上标出：当动力方向向上时，杠杆的支点a；当动力方向向下时，杠杆的支点b。（2）在杠杆上画出撬动石头动力F为最小时的方向。★L2bF25、如图所示，曲杠杆AOBC自重不计，O为支点，要使杠杆在图示位置平衡，请作出作用在C点最小的力F的示意图及其力臂L1．★L1F26、如图所示，轻...
