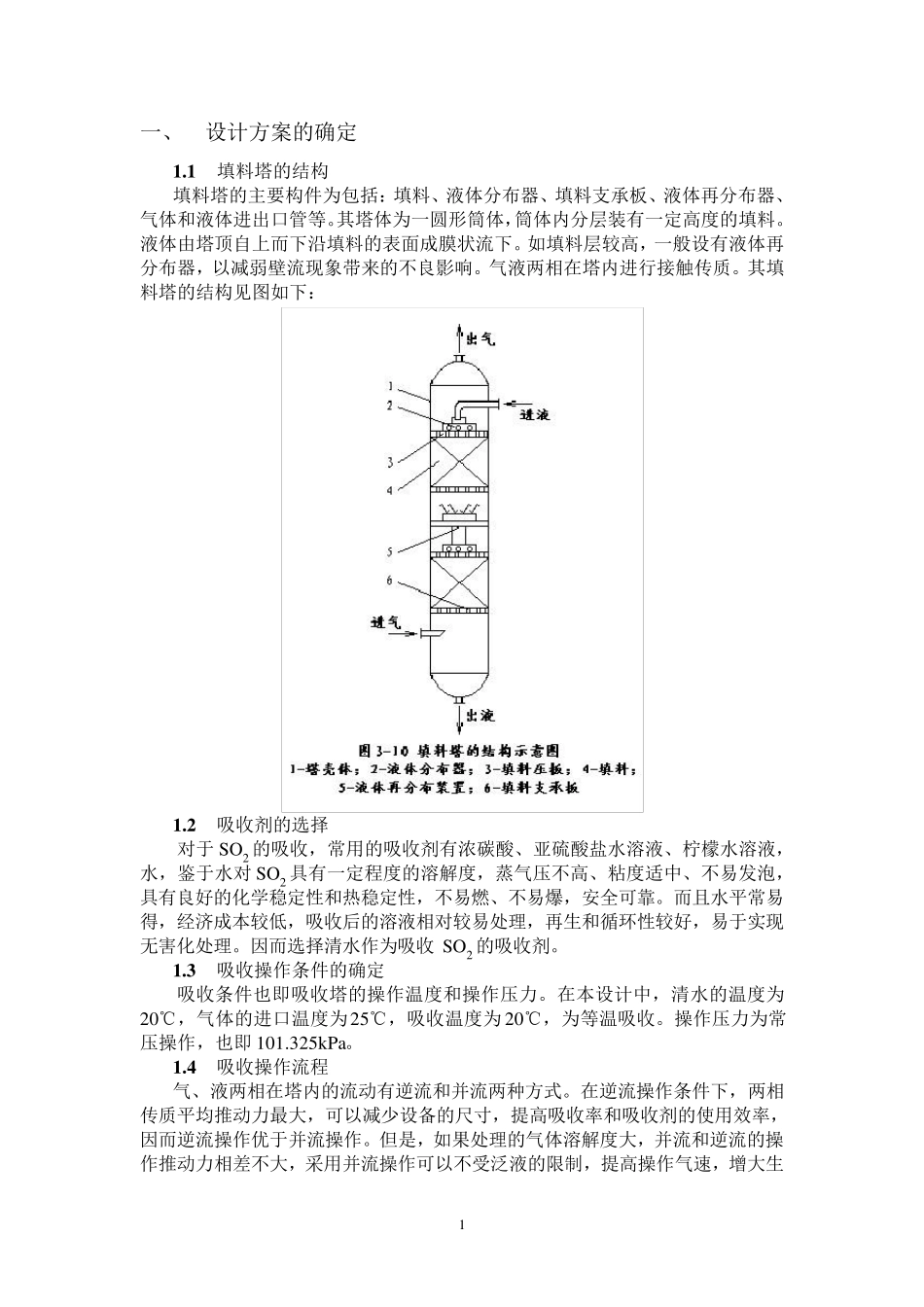

1 一 、 设 计 方 案 的 确 定 1 .1 填 料 塔 的 结 构 填 料 塔 的 主 要 构 件 为 包 括 ： 填 料 、 液 体 分 布 器 、 填 料 支 承 板 、 液 体 再 分 布 器 、 气 体 和 液 体 进 出 口 管 等 。其 塔 体 为 一 圆 形 筒 体 ，筒 体 内 分 层 装 有 一 定 高 度 的 填 料 。液 体 由 塔 顶 自 上 而 下 沿 填 料 的 表 面 成 膜 状 流 下 。 如 填 料 层 较 高 ， 一 般 设 有 液 体 再分 布 器 ， 以 减 弱 壁 流 现 象 带 来 的 不 良 影 响 。 气 液 两 相 在 塔 内 进 行 接 触 传 质 。 其 填料 塔 的 结 构 见 图 如 下 ： 1 .2 吸 收 剂 的 选 择 对 于 SO2 的 吸 收 ， 常 用 的 吸 收 剂 有 浓 碳 酸 、 亚 硫 酸 盐 水 溶 液 、 柠 檬 水 溶 液 ，水 ， 鉴 于 水 对 SO2 具 有 一 定 程 度 的 溶 解 度 ， 蒸 气 压 不 高 、 粘 度 适 中 、 不 易 发 泡 ，具 有 良 好 的 化 学 稳 定 性 和 热 稳 定 性 ， 不 易 燃 、 不 易 爆 ， 安 全 可靠。 而 且水 平常 易得， 经济成 本较 低， 吸 收 后的 溶 液 相 对 较 易 处理， 再 生和 循环性 较 好 ， 易 于 实现无害化 处理。 因而 选 择 清水 作为 吸 收SO2 的 吸 收 剂 。 1 .3 吸 收 操作条件 的 确 定 吸 收 条件 也即吸 收 塔 的 操作温度 和 操作压 力。 在 本设 计 中 ， 清水 的 温度 为20℃， 气 体 的 进 口 温度 为 25℃， 吸 收 温度 为 20℃， 为 等 温吸 收 。 操作压 力为 常压 操作， 也即101.325kPa。 1 .4 吸 收 操作流 程 气 、 液 两 相 在 塔 内 的 流 动有 逆流 和 并流 两 种方 式 。 在 逆流 操作条件 下 ， 两 相 传 质 平均 推 动力最 大 ， 可以 减 少 设 备 的 尺 寸 ， 提 高 吸 收 率 和 吸 收 剂 的 使 用 效 率 ，因而 逆流 操作优 于 并流 操作。 但 是 ， 如 果 处理的 气 体 溶 解 度 大 ， 并流 和 逆流 的 操作推 动力相 差 不 大 ， 采 用 并流 操作可以 不 ...
