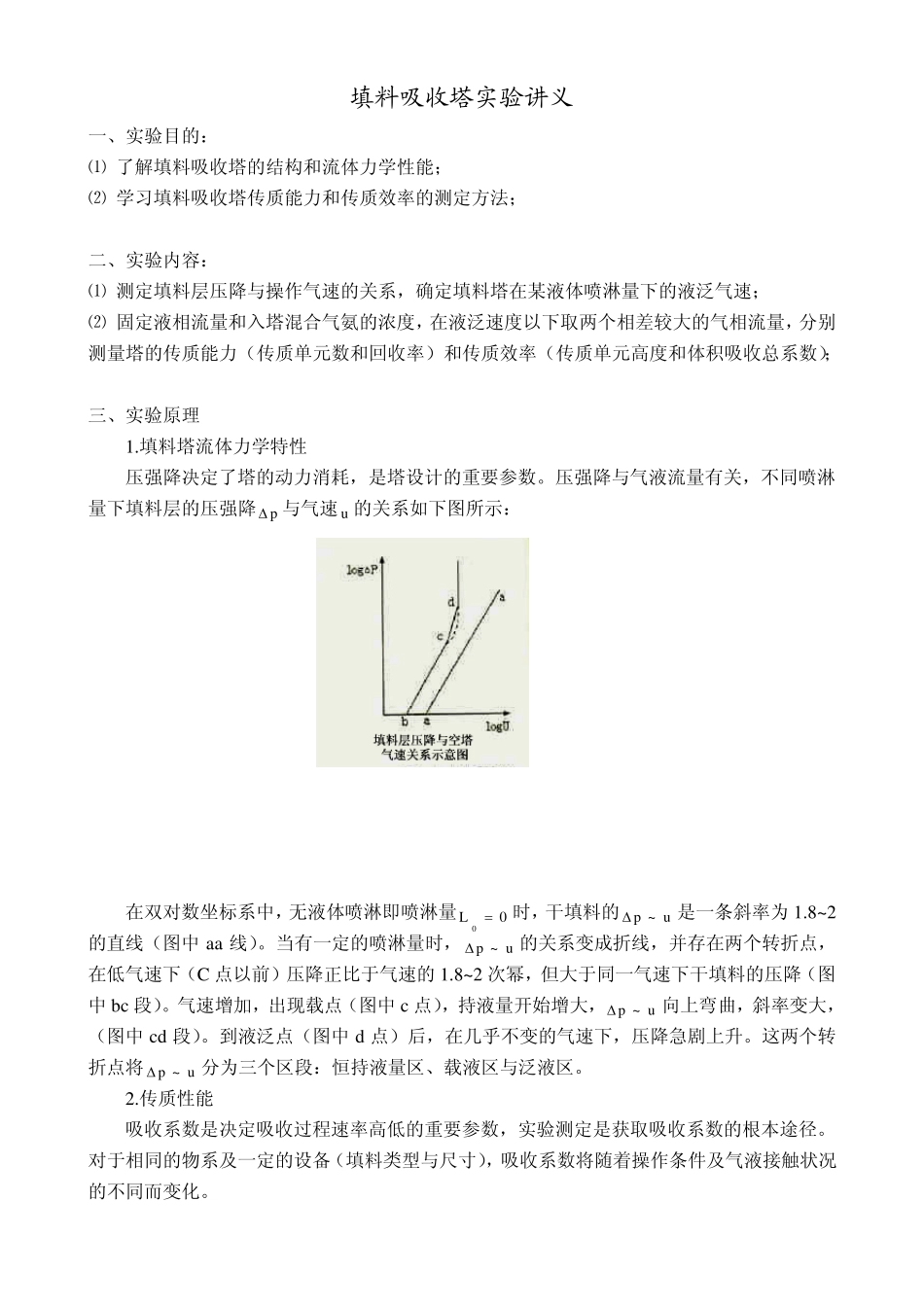

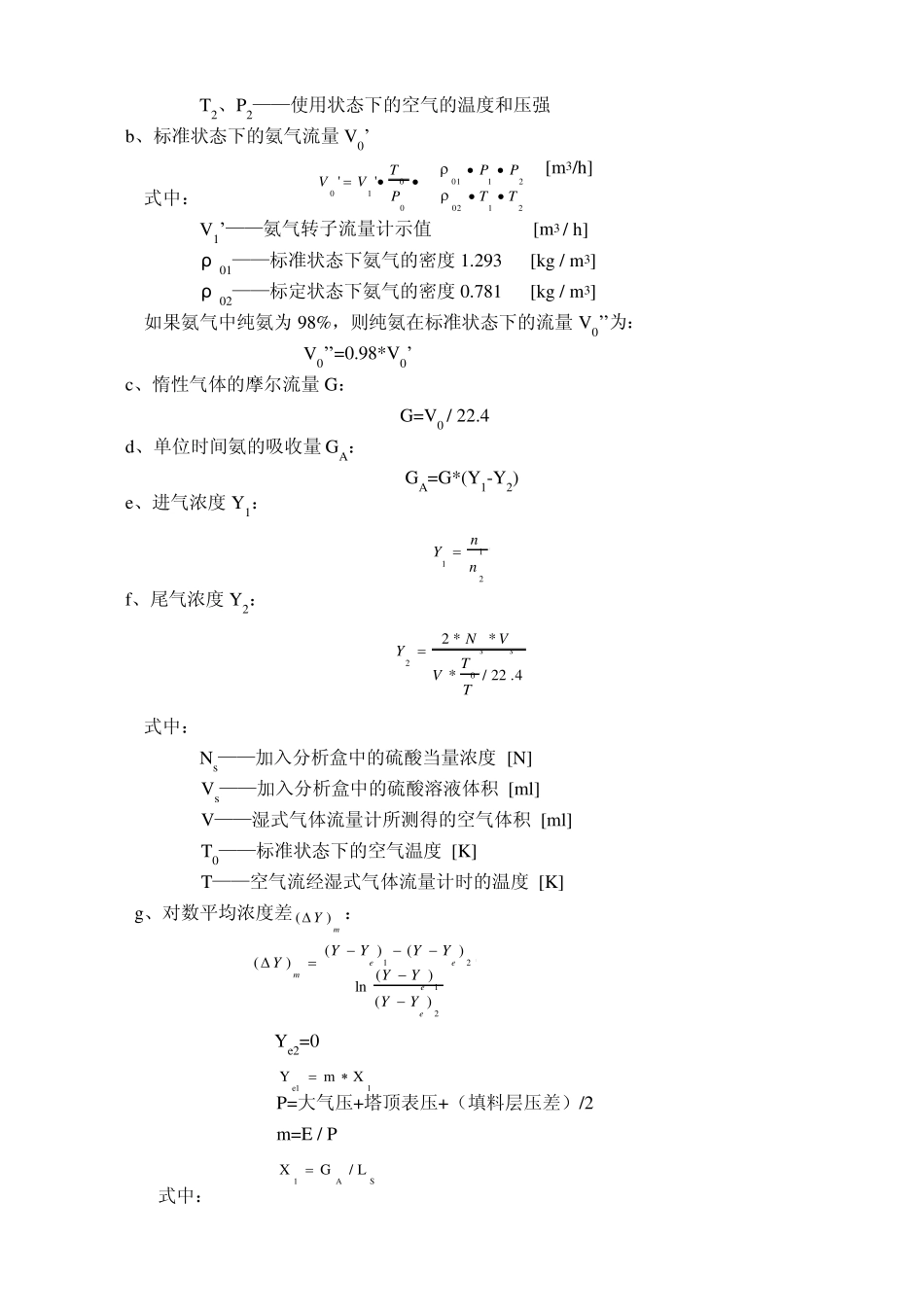

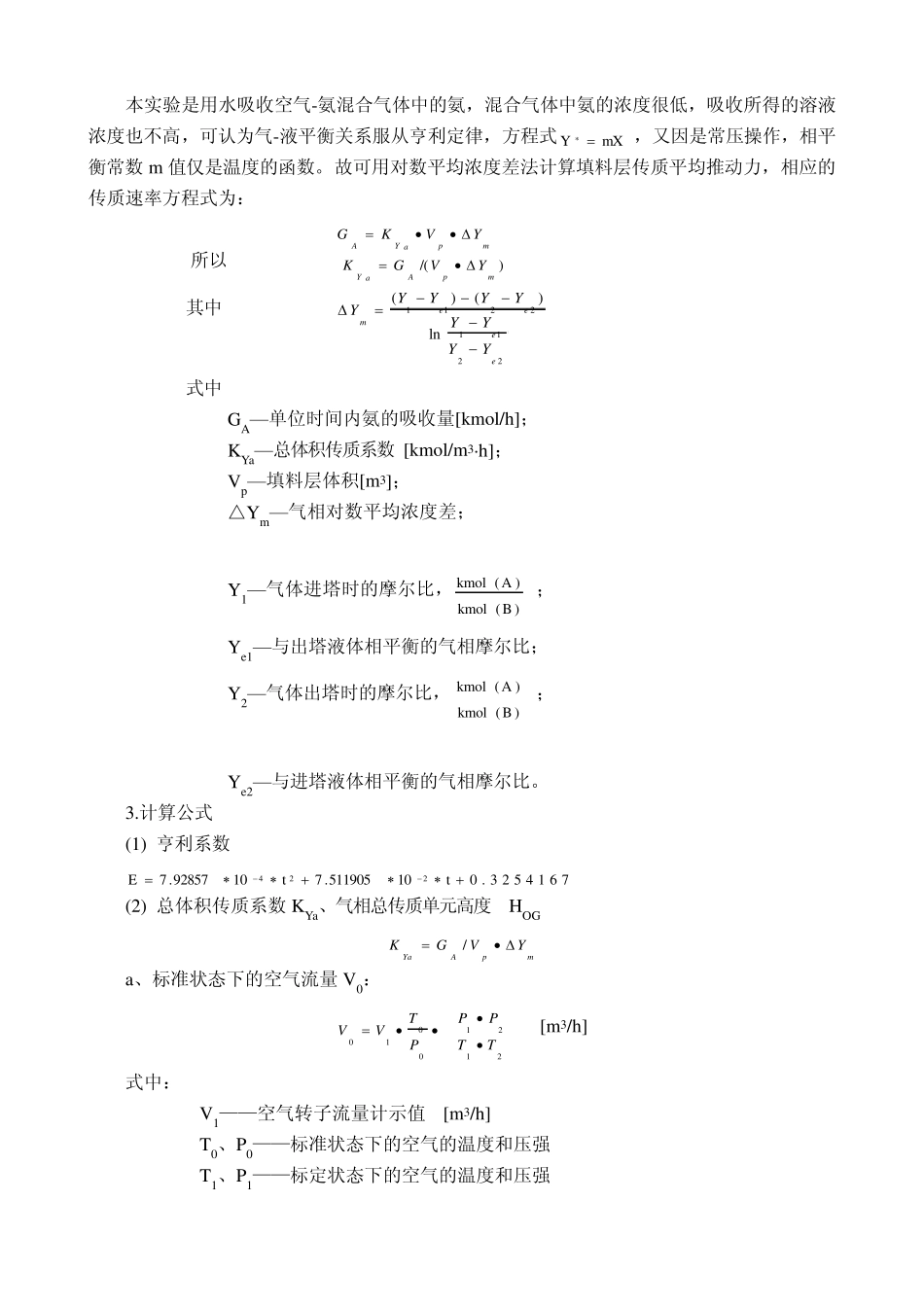

填料吸收塔实验讲义 一、实验目的: ⑴ 了解填料吸收塔的结构和流体力学性能; ⑵ 学习填料吸收塔传质能力和传质效率的测定方法; 二、实验内容: ⑴ 测定填料层压降与操作气速的关系,确定填料塔在某液体喷淋量下的液泛气速; ⑵ 固定液相流量和入塔混合气氨的浓度,在液泛速度以下取两个相差较大的气相流量,分别测量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和体积吸收总系数); 三、实验原理 1.填料塔流体力学特性 压强降决定了塔的动力消耗,是塔设计的重要参数。压强降与气液流量有关,不同喷淋量下填料层的压强降p 与气速 u 的关系如下图所示: 在双对数坐标系中,无液体喷淋即喷淋量0L0 时,干填料的u~p是一条斜率为1.8~2的直线(图中aa 线)。当有一定的喷淋量时,u~p的关系变成折线,并存在两个转折点,在低气速下(C 点以前)压降正比于气速的1.8~2 次幂,但大于同一气速下干填料的压降(图中bc 段)。气速增加,出现载点(图中c 点),持液量开始增大,u~p向上弯曲,斜率变大,(图中cd 段)。到液泛点(图中d 点)后,在几乎不变的气速下,压降急剧上升。这两个转折点将u~p分为三个区段:恒持液量区、载液区与泛液区。 2.传质性能 吸收系数是决定吸收过程速率高低的重要参数,实验测定是获取吸收系数的根本途径。对于相同的物系及一定的设备(填料类型与尺寸),吸收系数将随着操作条件及气液接触状况的不同而变化。 本实验是用水吸收空气-氨混合气体中的氨,混合气体中氨的浓度很低,吸收所得的溶液浓度也不高,可认为气-液平衡关系服从亨利定律,方程式mXY * ,又因是常压操作,相平衡常数m 值仅是温度的函数。故可用对数平均浓度差法计算填料层传质平均推动力,相应的传质速率方程式为: mpaYAYVKG 所以 )/(mpAaYYVGK 其中 22112211ln)()(eeeemYYYYYYYYY 式中 GA—单位时间内氨的吸收量[kmol/h]; KYa—总体积传质系数[kmol/m3·h]; Vp—填料层体积[m3]; △Ym—气相对数平均浓度差; Y1—气体进塔时的摩尔比,)B(kmol)A(kmol ; Ye1—与出塔液体相平衡的气相摩尔比; Y2—气体出塔时的摩尔比,)B(kmol)A(kmol ; Ye2—与进塔液体相平衡的气相摩尔比。 3.计算公式 (1) 亨利系数 0 . 3 2 5 4 1 6 7t10511905.7t1092857.7E224 (2) 总体积传质系数KYa、气相总传质单元高度HOG mpAY...
