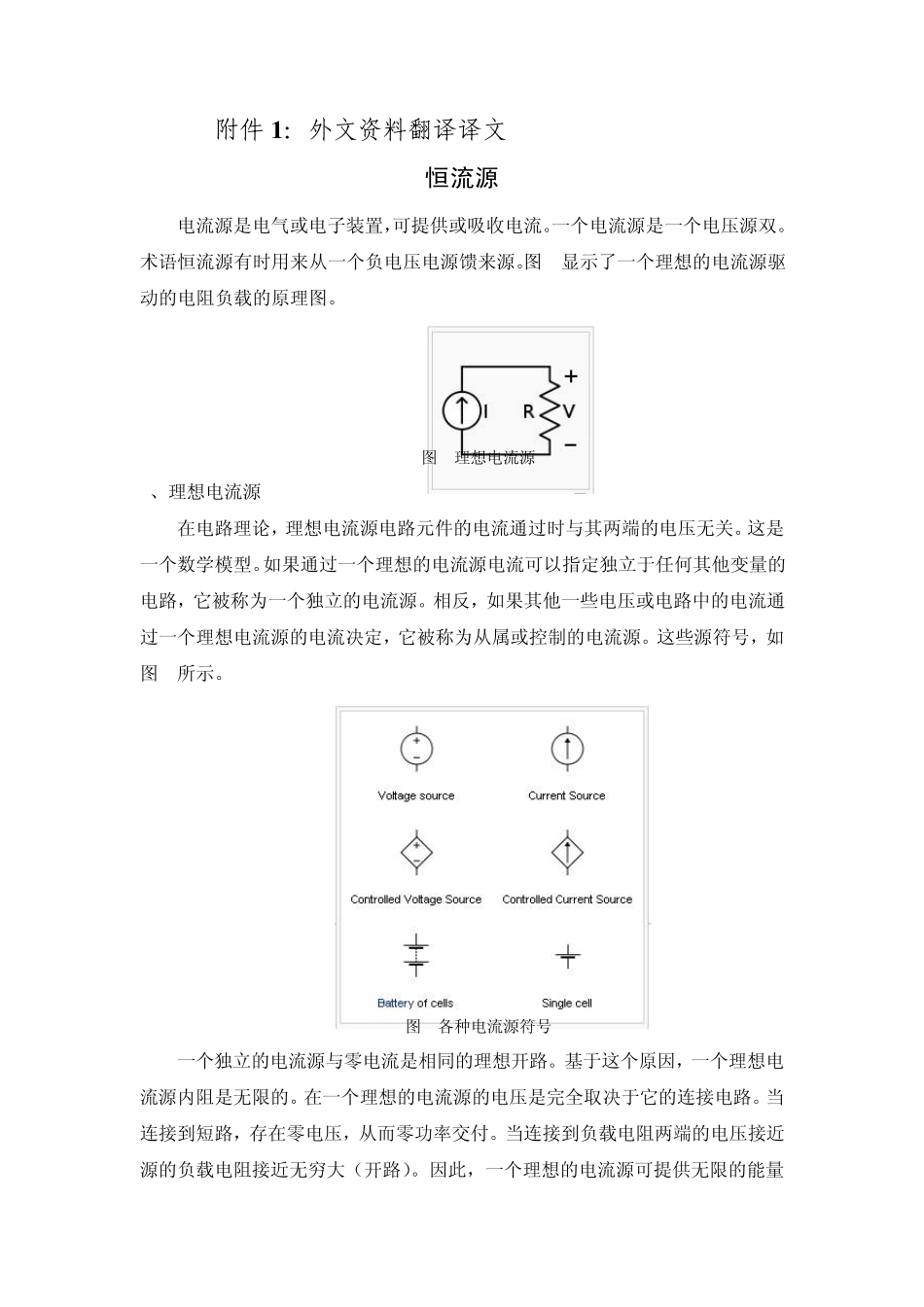

附件 1 :外文资料翻译译文 恒流源 电流源是电气或电子装置,可提供或吸收电流。一个电流源是一个电压源双。术语恒流源有时用来从一个负电压电源馈来源。图1显示了一个理想的电流源驱动的电阻负载的原理图。 图1理想电流源 1、理想电流源 在电路理论,理想电流源电路元件的电流通过时与其两端的电压无关。这是一个数学模型。如果通过一个理想的电流源电流可以指定独立于任何其他变量的电路,它被称为一个独立的电流源。相反,如果其他一些电压或电路中的电流通过一个理想电流源的电流决定,它被称为从属或控制的电流源。这些源符号,如图2所示。 图2各种电流源符号 一个独立的电流源与零电流是相同的理想开路。基于这个原因,一个理想电流源内阻是无限的。在一个理想的电流源的电压是完全取决于它的连接电路。当连接到短路,存在零电压,从而零功率交付。当连接到负载电阻两端的电压接近源的负载电阻接近无穷大(开路)。因此,一个理想的电流源可提供无限的能量将 代 表 无 限 的 能 源 来 源 。 连 接 的 理 想 开 路 理 想 非 零 电 流 源 是 无 效 的 , 在 电 路 的 电路 方 程 分 析 将 是 自 相 矛 盾 的 , 例 如 , 5 = 0。 没 有 真 正 的 电 流 源 是 理 想 的 ( 不 存 在 无 限 的 能 源 ), 并 且 所 有 的 有 限 的 内 部电 阻 ( 没 有 人 能 提 供 无 限 的 电 压 )。 然 而 , 内 部 电 阻 电 流 源 建 模 的 有 效 结 合 电 路分 析 与 理 想 电 流 源 非 零 并 联 电 阻 ( 诺 顿 等 效 电 路 )。 2、 电 阻 电 流 源 最 简 单 的 电 流 源 包 括 一 个 与 一 个 电 阻 器 系 列 电 压 源 。目 前 从 这 样 的 来 源 可 以是 由 两 端 的 电 压 源 电 压 比 电 阻 器 的 电 阻 提 供 。 对 于 一 个 几 近 完 美 的 电 流 源 , 这 个电 阻 值 应 该 是 非 常 大 的 , 但 是 这 意 味 着 , 在 规 定 的 电 流 , 电 压 源 必 须 是 非 常 大 的 。因 此 , 效 率 低 ( 由 于 功 率 的 电 阻 损 耗 ), 它 通 常 是 不 切 实 际 的 建 好 这 样 的 电 流 源 。尽 管 如 此 , 在 很 多 情 况 下 ,...
