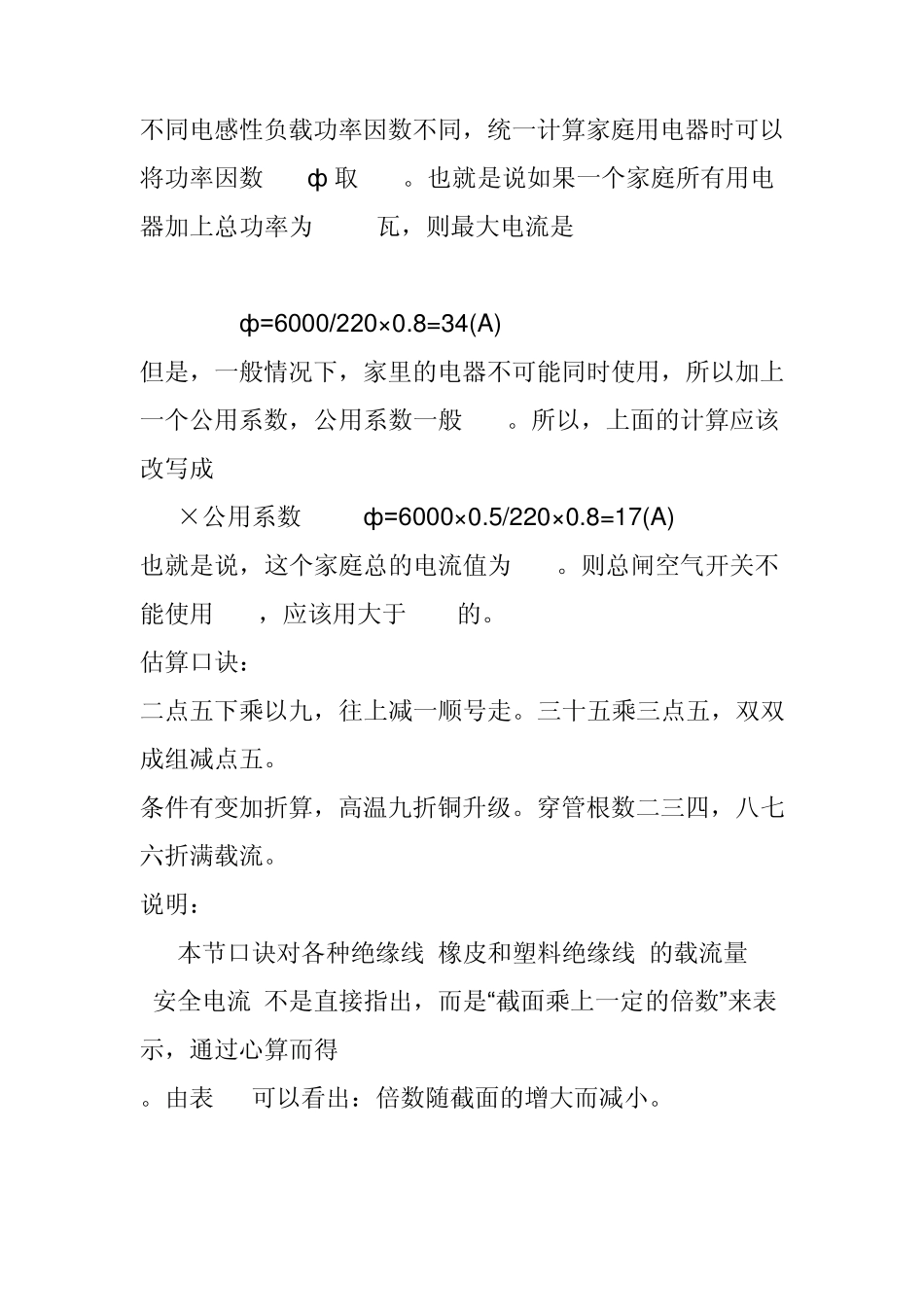

电 线 截 面 积 与安全载流量的计算 电线截面积与安全载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的 推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S-----铜导线截面积（mm2 ）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф ，其中日光灯负载的功率因数 cosф =0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф 取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于 17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得 。由表 53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走” 说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A) 。从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五” ，说的是35mm” 的导线载流量为截面数的3．5倍，即 35×3．5＝122．5(A)。从 50mm’及以上的导线，其载流量与截面数之 间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即 50、70mm’...
