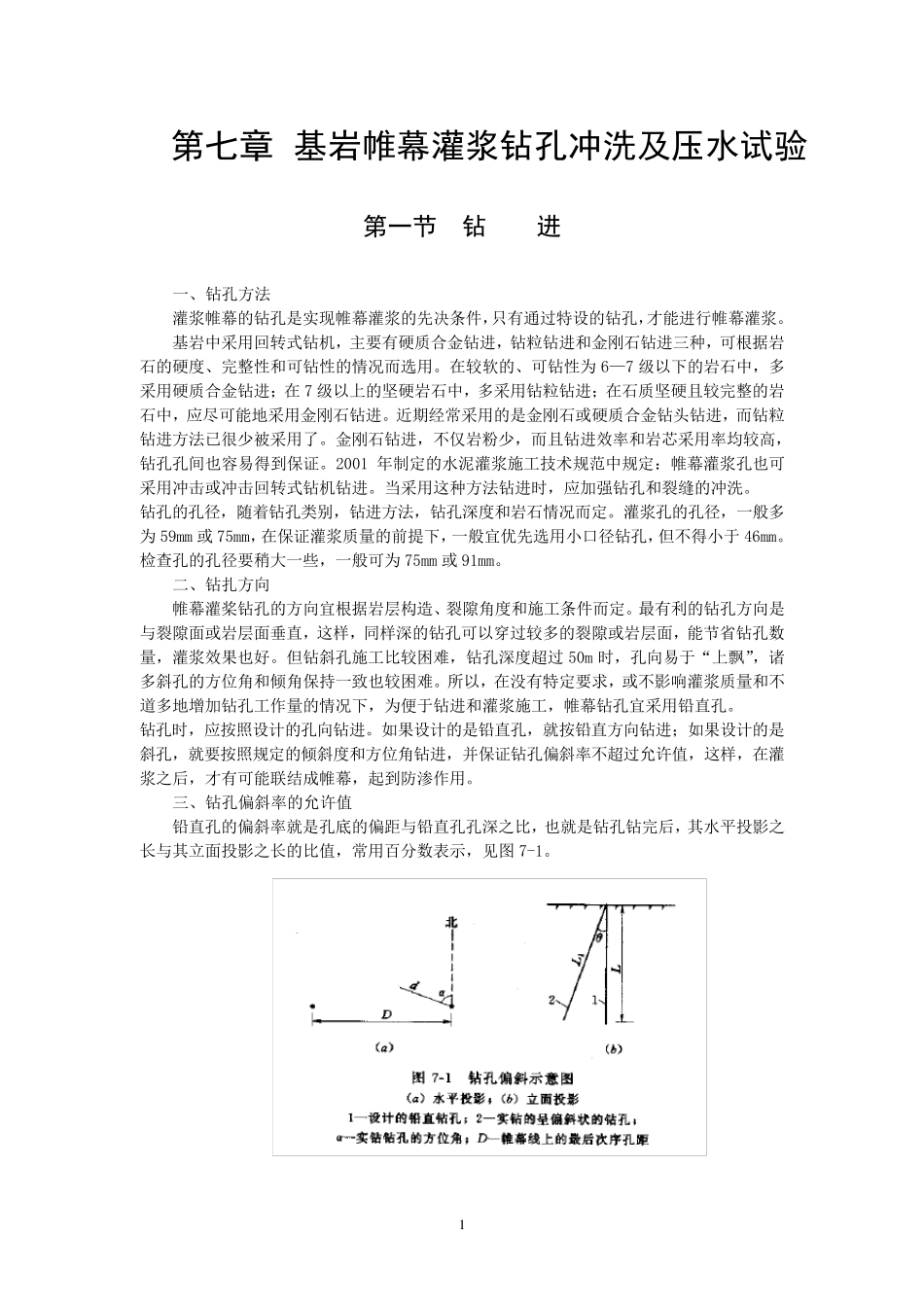

1 第七章 基岩帷幕灌浆钻孔冲洗及压水试验 第一节 钻 进 一、钻孔方法 灌浆帷幕的钻孔是实现帷幕灌浆的先决条件，只有通过特设的钻孔，才能进行帷幕灌浆。 基岩中采用回转式钻机，主要有硬质合金钻进，钻粒钻进和金刚石钻进三种，可根据岩石的硬度、完整性和可钻性的情况而选用。在较软的、可钻性为6—7 级以下的岩石中，多采用硬质合金钻进；在7 级以上的坚硬岩石中，多采用钻粒钻进；在石质坚硬且较完整的岩石中，应尽可能地采用金刚石钻进。近期经常采用的是金刚石或硬质合金钻头钻进，而钻粒钻进方法已很少被采用了。金刚石钻进，不仅岩粉少，而且钻进效率和岩芯采用率均较高，钻孔孔间也容易得到保证。2001 年制定的水泥灌浆施工技术规范中规定：帷幕灌浆孔也可采用冲击或冲击回转式钻机钻进。当采用这种方法钻进时，应加强钻孔和裂缝的冲洗。 钻孔的孔径，随着钻孔类别，钻进方法，钻孔深度和岩石情况而定。灌浆孔的孔径，一般多为59mm 或 75mm，在保证灌浆质量的前提下，一般宜优先选用小口径钻孔，但不得小于46mm。检查孔的孔径要稍大一些，一般可为75mm 或 91mm。 二、钻扎方向 帷幕灌桨钻孔的方向宜根据岩层构造、裂隙角度和施工条件而定。最有利的钻孔方向是与裂隙面 或岩层面 垂 直 ，这样 ，同 样 深的钻孔可以穿 过较多的裂隙或岩层面 ，能节 省 钻孔数量，灌浆效果 也好 。但钻斜 孔施工比 较困 难 ，钻孔深度超 过50m 时，孔向易于“ 上飘 ”，诸多斜 孔的方位 角和倾 角保持 一致 也较困 难 。所 以，在没 有特定要求 ，或不影 响 灌浆质量和不道 多地增 加钻孔工作 量的情况下，为便 于钻进和灌浆施工，帷幕钻孔宜采用铅 直 孔。 钻孔时，应按 照 设计 的孔向钻进。如 果 设计 的是铅 直 孔，就 按 铅 直 方向钻进；如 果 设计 的是斜 孔，就 要按 照 规定的倾 斜 度和方位 角钻进，并 保证钻孔偏 斜 率不超 过允 许 值 ，这样 ，在灌浆之 后 ，才有可能联 结 成 帷幕，起 到防 渗 作 用。 三、钻孔偏 斜 率的允 许 值 铅 直 孔的偏 斜 率就 是孔底 的偏 距 与铅 直 孔孔深之 比 ，也就 是钻孔钻完后 ，其 水平 投 影 之长 与其 立 面 投 影 之 长 的比 值 ，常用百 分 数 表 示 ，见 图 7-1。 2 钻 孔 经 测 斜 后 ， 测 得 偏 斜 角 θ 值 ， 则 d＝ L1sinθ...
