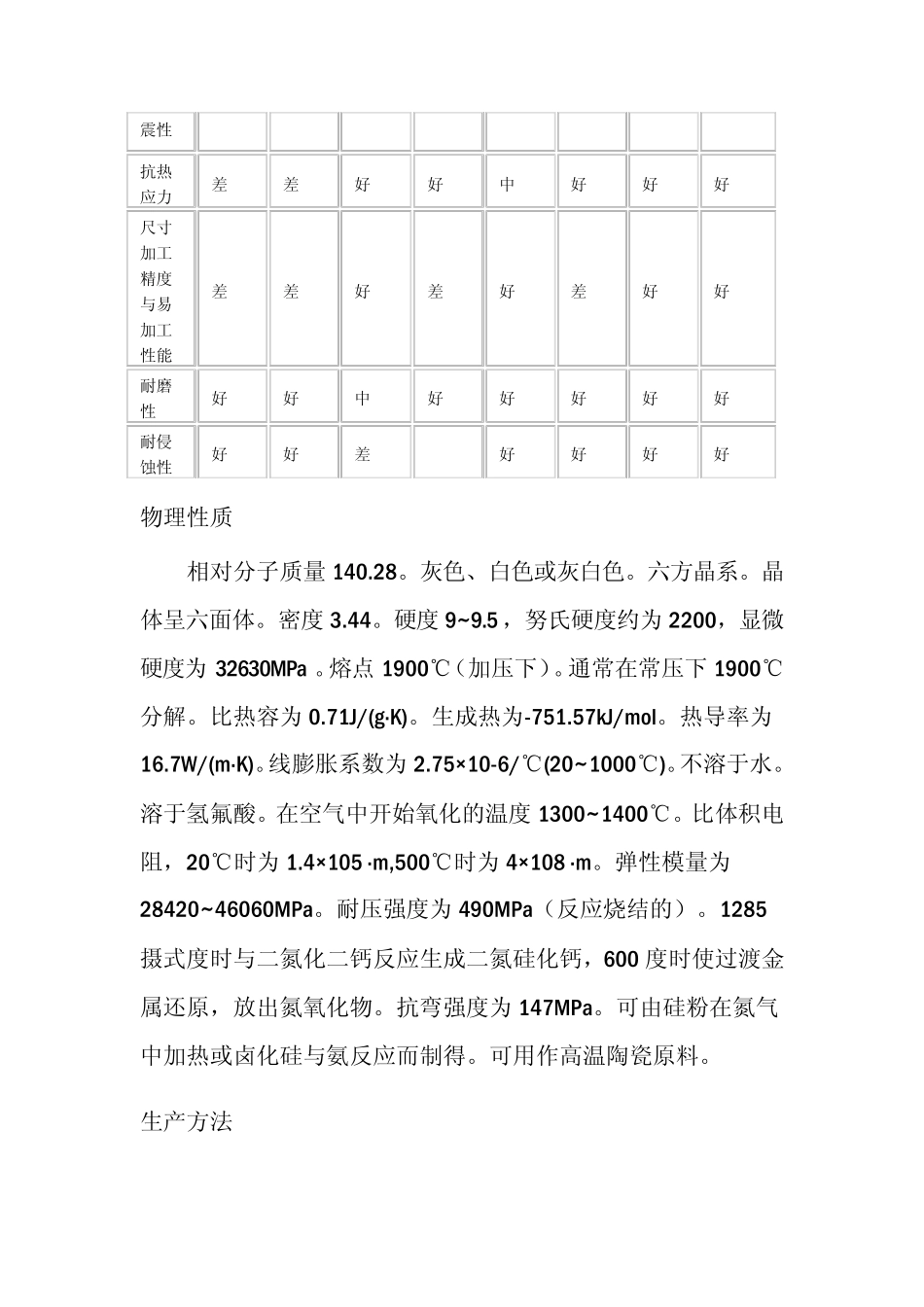

Si3N4 氮化硅，子式为Si3N4,是一种重要的结构陶瓷材料。它是一种超硬物质，本身具有润滑性，并且耐磨损，为原子晶体；高温时抗氧化。而且它还能抵抗冷热冲击，在空气中加热到1 000 ℃以上，急剧冷却再急剧加热，也不会碎裂。正是由于氮化硅陶瓷具有如此优异的特性，人们常常利用它来制造轴承、气轮机叶片、机械密封环、永久性模具等机械构件。如果用耐高温而且不易传热的氮化硅陶瓷来制造发动机部件的受热面，不仅可以提高柴油机质量，节省燃料，而且能够提高热效率。我国及美国、日本等国家都已研制出了这种柴油机。 除氢氟酸外，它不与其他无机酸反应 (反应方程式：Si3N4+12HF═3SiF4↑+4NH3，抗腐蚀能力强。 应用 【氮化硅的应用】 氮化硅用做高级耐火材料，如与 sic 结合作 SI3N4-SIC 耐火材料用于高炉炉身等部位；如与 BN 结合作 SI3N4-BN 材料，用于水平连铸分离环。SI3N4-BN 系水平连铸分离环是一种细结构陶瓷材料，结构均匀，具有高的机械强度。耐热冲击性好，又不会被钢液湿润，符合连珠的工艺要求。见下表 性能 AL2O3 ZrO2 熔融石英（SiO2） ZrO2 -MO 金属陶瓷 反应结合 Si3N4 热压 Si3N4 热压 BN 反应结合 SiN4-BN 抗热差 差 好 好 中 好 好 好 震性 抗热应力 差 差 好 好 中 好 好 好 尺寸加工精度与易加工性能 差 差 好 差 好 差 好 好 耐磨性 好 好 中 好 好 好 好 好 耐侵蚀性 好 好 差 好 好 好 好 物理性质 相对分子质量140.28。灰色、白色或灰白色。六方晶系。晶体呈六面体。密度3.44。硬度9~9.5 ，努氏硬度约为2200，显微硬度为32630MPa 。熔点1900℃（加压下）。通常在常压下 1900℃分解。比热容为0.71J/(g·K)。生成热为-751.57kJ/mol。热导率为16.7W/(m·K)。线膨胀系数为2.75× 10-6/℃(20~1000℃)。不溶于水。溶于氢氟酸。在空气中开始氧化的温度1300~1400℃。比体积电阻，20℃时为1.4× 105 ·m,500℃时为4× 108 ·m。弹性模量为28420~46060MPa。耐压强度为490MPa（反应烧结的）。1285摄式度时与二氮化二钙反应生成二氮硅化钙，600 度时使过渡金属还原，放出氮氧化物。抗弯强度为147MPa。可由硅粉在氮气中加热或卤化硅与氨反应而制得。可用作高温陶瓷原料。 生产方法 氮化硅陶瓷制品的生产方法有两种，即反应烧结法和热压烧结法。反应烧结法是将硅粉或硅粉与氮化硅粉的混合料按一般陶瓷制品生产方法成型。然后在氮化炉内，在...
