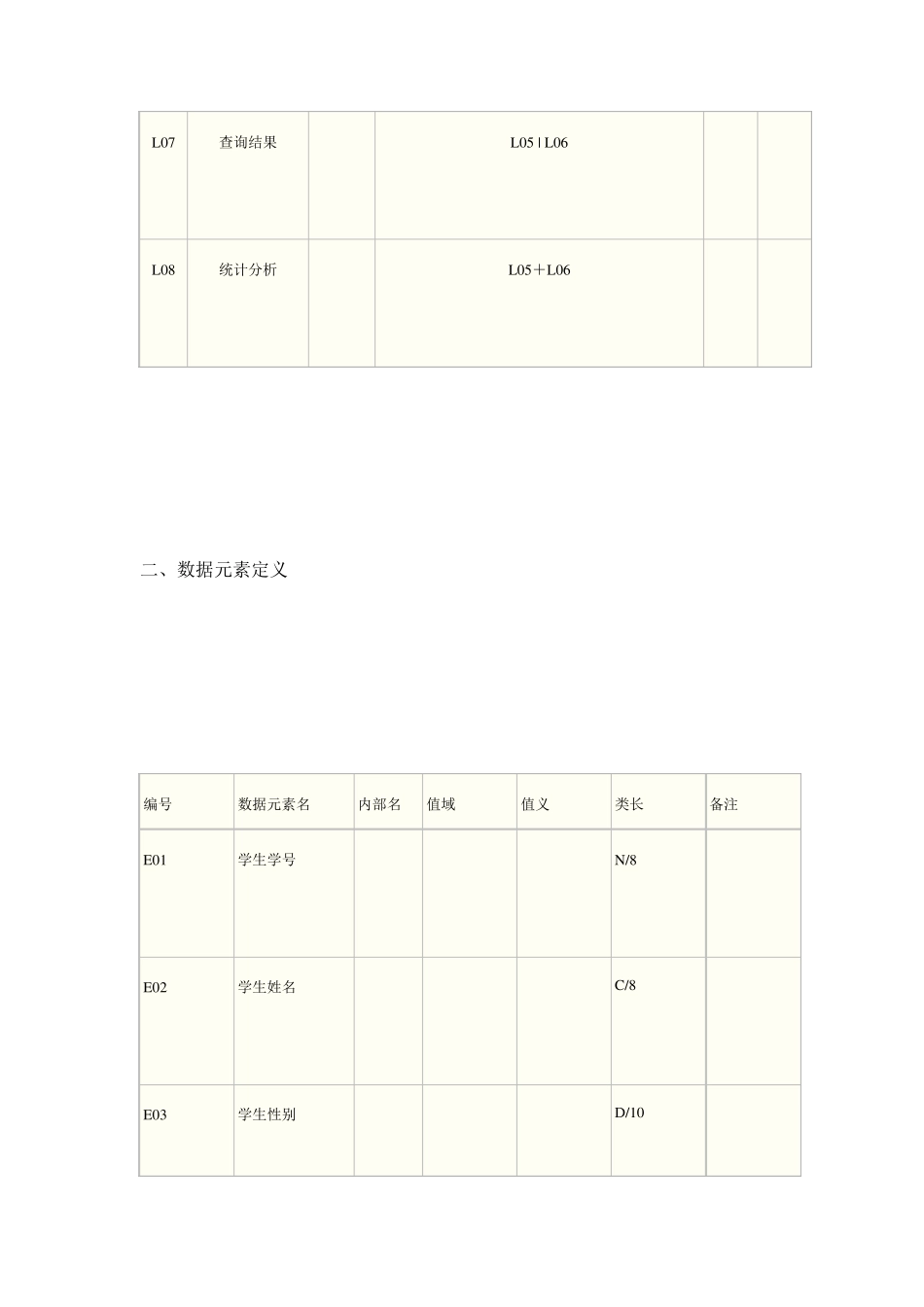

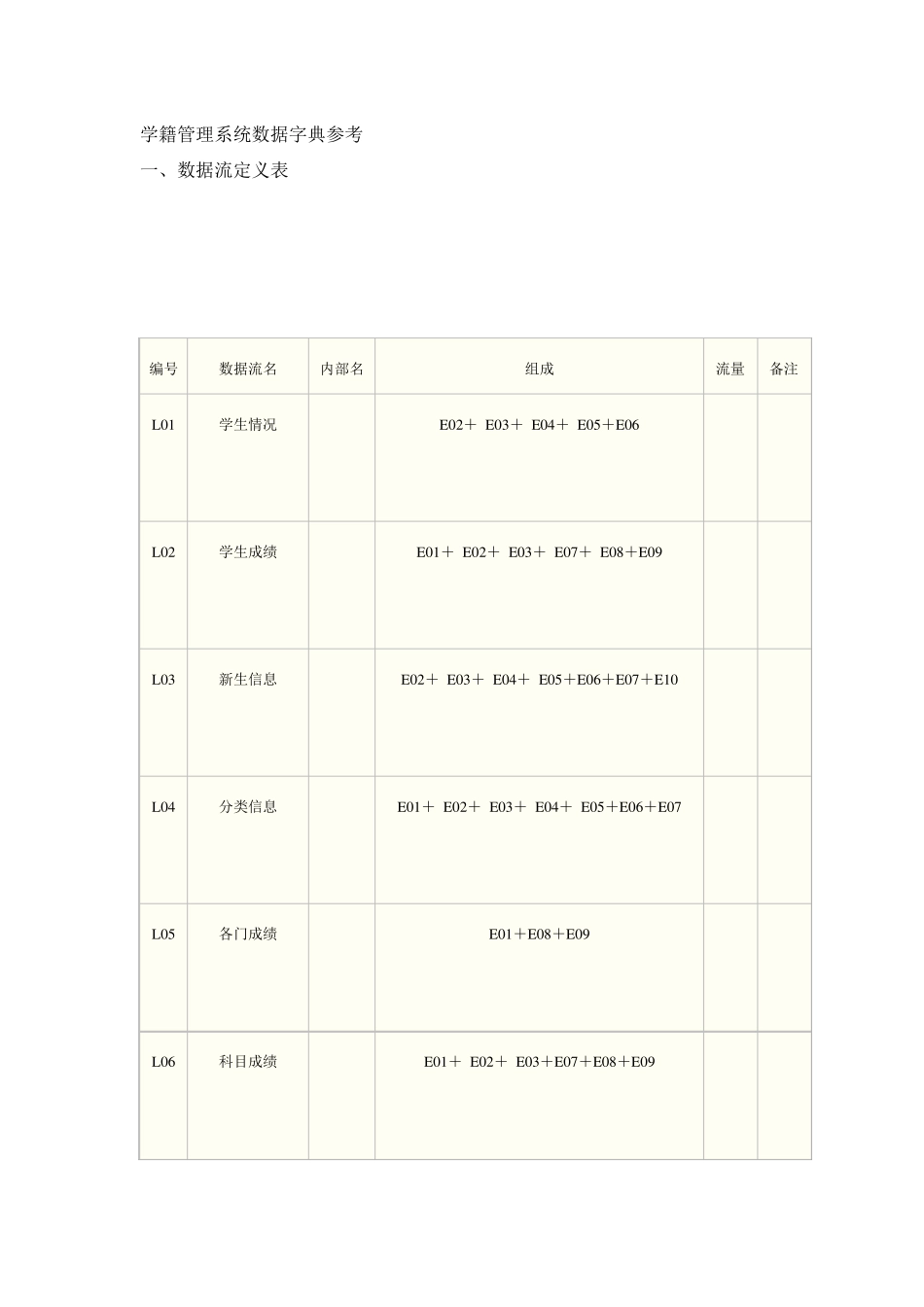

学籍管理系统数据字典参考 一、数据流定义表 编号 数据流名 内部名 组成 流量 备注 L01 学生情况 E02＋ E03＋ E04＋ E05＋E06 L02 学生成绩 E01＋ E02＋ E03＋ E07＋ E08＋E09 L03 新生信息 E02＋ E03＋ E04＋ E05＋E06＋E07＋E10 L04 分类信息 E01＋ E02＋ E03＋ E04＋ E05＋E06＋E07 L05 各门成绩 E01＋E08＋E09 L06 科目成绩 E01＋ E02＋ E03＋E07＋E08＋E09 L07 查询结果 L05 | L06 L08 统计分析 L05＋L06 二、数据元素定义 编号 数据元素名 内部名 值域 值义 类长 备注 E01 学生学号 N/8 E02 学生姓名 C/8 E03 学生性别 D/10 E04 家庭住址 N/5/2 E05 政治面貌 C/30 E06 联系电话 D/10 E07 就读班级 C/8 E08 科目名称 N/5/2 E09 科目成绩 C/8 E10 是否新生 三、文件定义表 编号 文件名 内部名 组成 组织方式 F01 学生档案 {E01＋ E02＋ E03＋ E04＋ E05＋ E06＋ E07＋E10} E01，升序 F02 学生成绩 {E01＋ E02＋ E03＋E07＋E08＋E09} E01，升序 四、外部项定义表 编号 名称 输出数据流数 输入数据流数 备注 W 1 学生处 L01 W2 教师 L02 W3 查询者 L07 W4 办公者 L08 | L07 五、加工定义表 编号 名称 输入数据 输 出 数据 前加工 后加工 关联文件 加工逻辑 备注 P1.1 添加修改 L01 L01 L01 L03 F01 IF E10＝yes DO P1.1 ENDIF P1.2 班级分类 L01 L04 L01 L07 空 从P1.1中读除添加学生信息 IF 够条件 DO P1.2 ELSE 显示“不够条件” ENDIF P1.3 删除修改 L01 F01 IF L01要改动 DO P1.3 ENDIF P2.1 添加修改 L02 L05 L02 L05 F02 有新成绩就添加 P2.2 科目管理 L05 L06 L05 L07 空 从L05读入根据 F01进行管理 P2.3 删除修改 L06 F02 IF L01要改动 DO P2.3 ENDIF P3 统计分析 L06 L08 L06 L08 F02 从F02读入数据，统计分系
