剖面图与断面图学习目标要求1.了解剖面图和断面图的形成原理;2.掌握剖面图和断面图的种类和画法;3.掌握剖面图和断面图的图示区别及识读方法
学习重点与难点本章重点是:剖面图和断面图的种类和画法
本章难点是:剖面图和断面图的图示区别及识读方法
5.1.2.2剖面图及其数量在剖面图中剖切到的轮廓用实线表示
剖面图的剖切是假想的,所以在画剖面图以外的投影图形时仍以完整形体画出
确定剖面图数量,原则是以较少的剖面图来反映尽可能多的内容
选择时通常与形体的复杂程度有关
较简单的形体可只画一个,而较复杂的则应画多个剖面图,以能反映形体内外特征、便于识读理解为目的
如图1-5-2所示,选用两个剖面图就较好地反映了形体的空间状况
图1-5-2剖面图的数量5.1.2.1剖面符号和画法由于剖面图本身不能反映剖切平面的位置,就必须在其他投影图上标出剖切平面的位置及剖切形式
在建筑工程图中用剖切平面符号表示剖切平面的位置及其剖切开以后的投影方向
《房屋建筑制图统一标准》中规定剖切符号由剖切位置线及剖视方向线组成,均以粗实线绘制
如图1-5-3所示

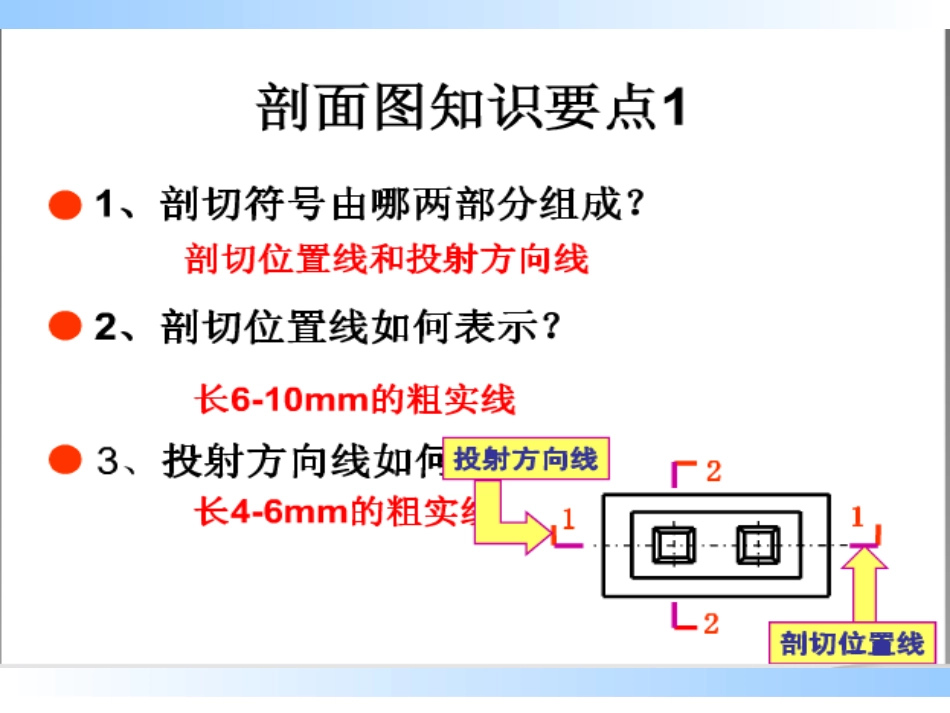

画剖面图时应重点掌握以下几点1.剖切位置线是表示剖切平面的剖切位置的
剖切位置线用两段粗实线绘制,长度6~10mm
2.剖视方向线是表示剖切形体后向哪个方向作投影的
剖视方向线用两段粗实线绘制,与剖切位置线垂直,长度宜为4~6mm
剖面剖切符号不宜与图面上图线相接触
3.剖面的剖切符号,用阿拉伯数字,按顺序由左至右、由下至上连续编排,编号应注写在剖视方向线的端部
且应将此编号标注在相应的剖面图的下方
4.需要转折的剖切位置线,在转折处如与其它图线发生混淆,应在转角的外侧加注与该符号相同的编号
5.剖面图如与被剖切图样不在同一张图纸内,可在剖切位置线的另一侧注明其所在图纸的图纸号,也可在图上集中说明
6.通常对下列剖面图不标
