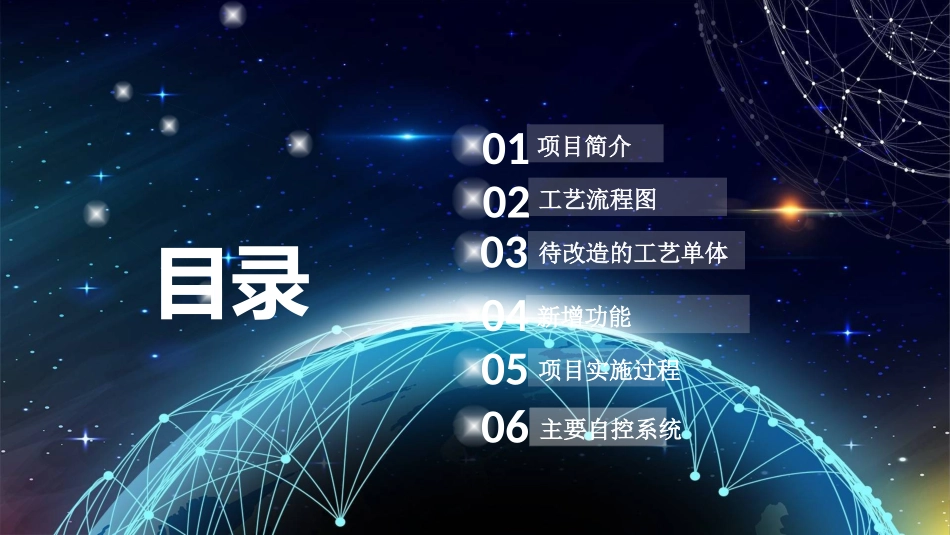

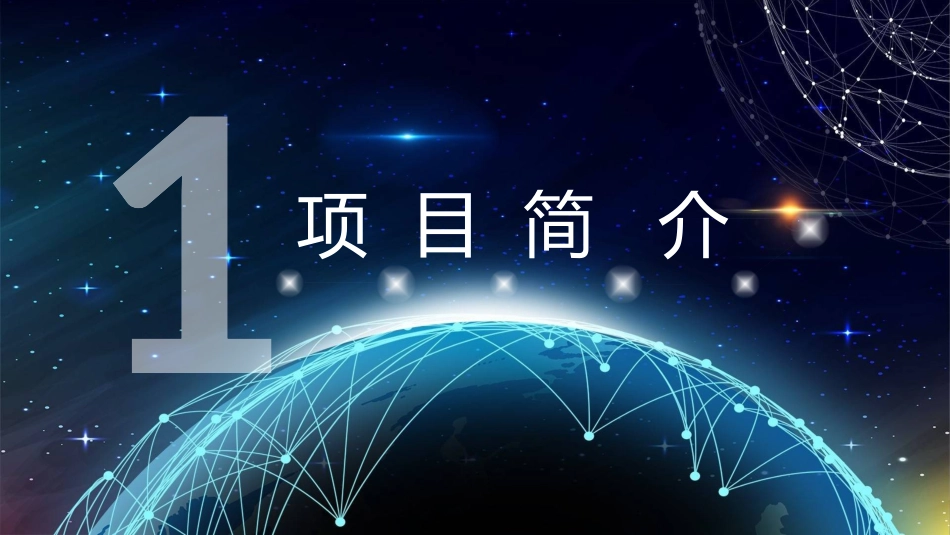

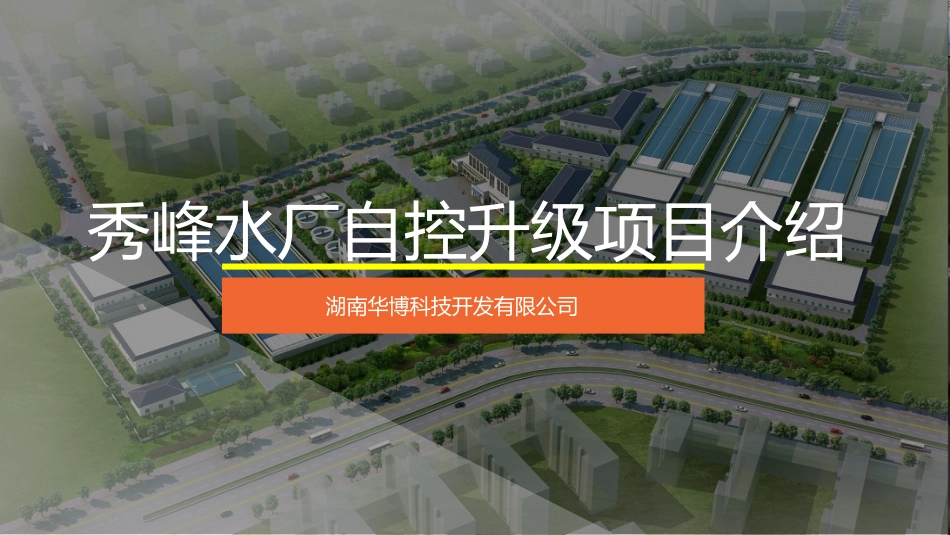

秀峰水厂自控升级项目介绍湖南华博科技开发有限公司目录项目简介待改造的工艺单体新增功能010304工艺流程图02项目实施过程0506主要自控系统1项目简介为落实长沙水业集团对下属各分子公司深化人力资源改革的目标，秀峰水厂要求实现少人值守的全自动化生产运营模式。该水厂是2018年投入生产运营的一座大型水厂，按原设计，水厂无法实现中控集中管理，设备自动化程度低，人员需在每个工艺环节进行现场值守并操作机组设备。这种模式导致了人力资源极大浪费、效率低下，安全生产风险增大。项目背景项目简介项目概述为实现秀峰水厂少人值守的全自动化生产运营模式，华博公司在原有自动控制基础上，不断优化设计方案，对不能实现自控的设备提出改造方案，积极与第三方成套设备厂家沟通，了解如臭氧、加氯等设备投入自控的难点，最终拟定了满足水厂需求的自动化控制升级方案，并进入实施阶段。工艺流程图2待改造工艺单体3待改造的工艺单体提升泵房反冲洗泵房V型滤池加药间絮凝沉淀池送水泵房污泥脱水间提升泵房絮凝沉淀池提升泵房絮凝沉淀池新增功能4新增功能提升泵房1、超越管阀门、进水管阀门远程调节操作及状态监控2、废水回用水泵保护联动控制，桁车、污水提升泵联动控制3、机组远程启停、泵阀联动（提升泵房暂时未启用）4、变压器超温报警及远程温度监控4、余水泵状态信息远程显示絮凝沉淀池1、快开排泥阀、桁车排泥过程实时视频监控，远程启停新增功能1、滤格自动反冲洗及反冲洗过程实时视频监控2、余水泵状态信息远程显示V型滤池1、全自动配矾2、加矾流量比例自动投加3、加氯流量比例自动投加加药间新增功能反冲洗泵房1、变压器超温报警及远程温度监控2、余水泵状态信息远程显示1、污泥托浓缩间设备状态信息远程显示污泥脱水间新增功能1、机组远程启停、泵阀联动，恒压供水功能2、机组、变频器等状态信息远程显示3、余水泵状态信息远程显示送水泵房项目实施过程5施工现场废水回用水泵改造实施方案现场论证改造实施施耐德B柜接线施工现场边吃饭边演算的工程师——已晚上八点半现场调试柜内接线施工图片泵阀联动深夜调试高压柜操作前验电——严格按操作票制度执行高压柜内操作——专人监护施工图片难度系数较大的投矾池阀门改造施工人员在精雕细作改成电动阀后施工图片公司领导现场指导与水厂负责人交流沟通与水厂值班长交流沟通主要自控系统6提升泵站自控系统当使用变频泵进行生产时1.根据生产需要对提升泵站页面中“恒水位给定”进行设定2.将相应提升泵、蝶阀键控/自控按钮切换至自控状态。完成设定即变频泵将会根据恒水位给定的设置值自动调节运行频率。提升泵站自控系统当使用工频泵进行生产时1.根据生产需要对提升泵站页面中“启泵水位”、“停泵水位”进行设定。2.将相应提升泵、蝶阀键控/自控按钮切换至自控状态。当“泵房水位”超过“停泵水位”设定的值时，PLC将会停工频泵。当“泵房水位”高于“启泵水位”，PLC将会启工频泵。提升泵站自控系统废水回用自控系统废水池回用水泵将根据水位自动启/停水泵，排泥行车和污泥提升泵联动排泥砂滤池自控系统一键反冲洗1.在砂滤池页面进行进行反冲洗设定2.将风机、阀门、水泵及滤格阀门键控/自控按钮切换至自控状态。完成上述设定，及可在中控室进行洗池操作砂滤池自控系统全自动反冲洗全自动反冲洗是指洗池过程不需要人为干预，通过程序设定的反冲洗条件（如水位、周期、压力），达到条件即自动启动洗池程序。自动反冲洗程序将联动废水回用和自动排泥功能加药间自控系统自动配矾系统进入加药间界面，我们可在量矾池部分看到“自动配矾”自控程序操作设定部分，如下图所示：其中配矾比列部分，基本设定不变，当水源切换或者特殊情况，水厂生产管理部门根据实际情况，需要改变矾液浓度时才进行调整。配矾高度的设定，将决定配矾池配矾后的液位高度。配矾K系数决定千吨水的投矾量，上图所示即每千吨水投加配置好当前浓度的矾液8公斤。当我们点击“1#开始配矾”时，东配矾池将开始配矾，当东配矾池液位达到1.7时，将自动结束配矾，在此过程中我们点击“急停”按钮，将退出自动配矾程序，停止自动配矾。自动加矾系统，将根据投矾K系数，在...
