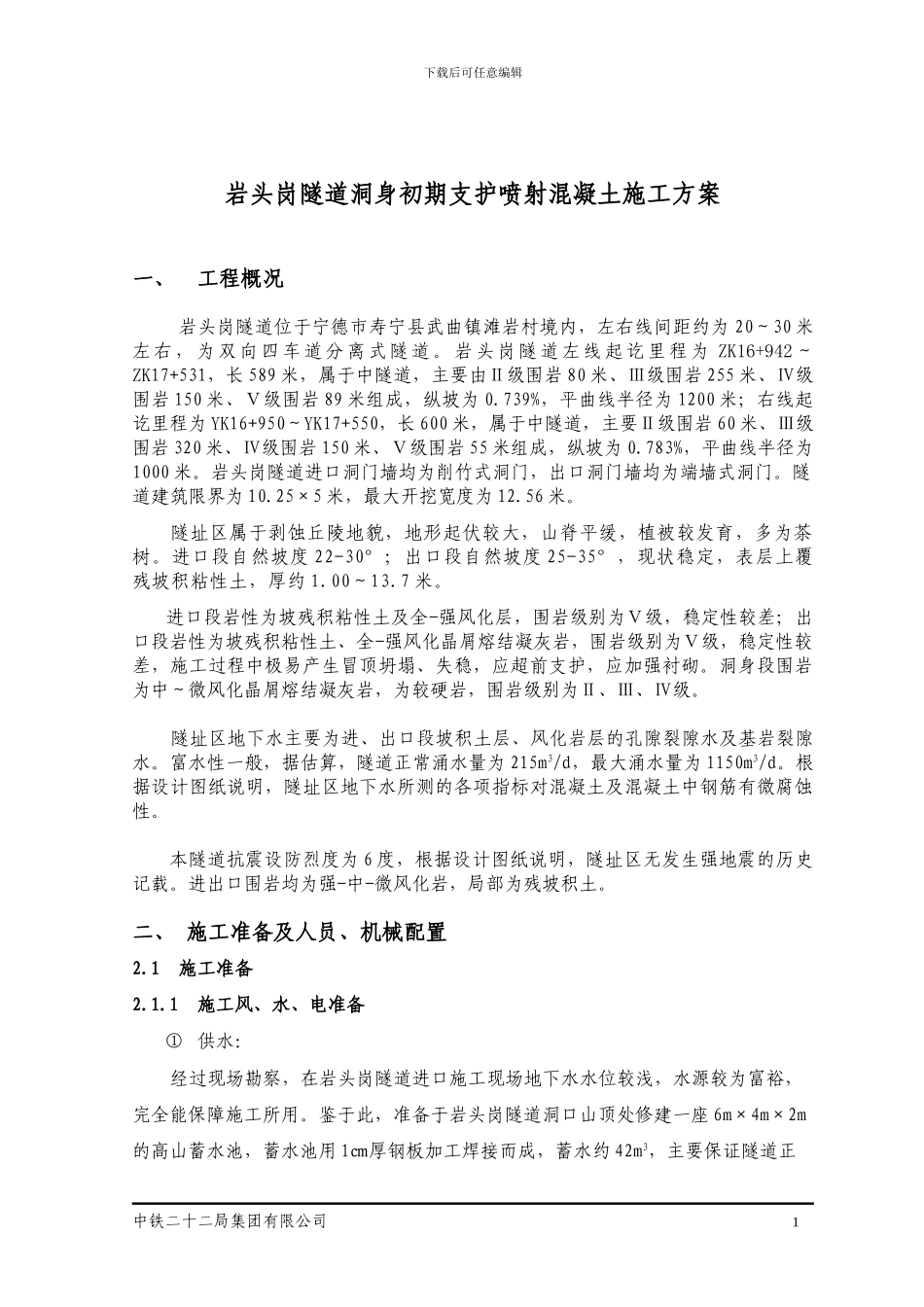

下载后可任意编辑岩头岗隧道洞身初期支护喷射混凝土施工方案一、 工程概况岩头岗隧道位于宁德市寿宁县武曲镇滩岩村境内，左右线间距约为 20～30 米左 右 ， 为 双 向 四 车 道 分 离 式 隧 道 。 岩 头 岗 隧 道 左 线 起 讫 里 程 为 ZK16+942 ～ZK17+531，长 589 米，属于中隧道，主要由Ⅱ级围岩 80 米、Ⅲ级围岩 255 米、Ⅳ级围岩 150 米、Ⅴ级围岩 89 米组成，纵坡为 0.739%，平曲线半径为 1200 米；右线起讫里程为 YK16+950～YK17+550，长 600 米，属于中隧道，主要Ⅱ级围岩 60 米、Ⅲ级围岩 320 米、Ⅳ级围岩 150 米、Ⅴ级围岩 55 米组成，纵坡为 0.783%，平曲线半径为1000 米。岩头岗隧道进口洞门墙均为削竹式洞门，出口洞门墙均为端墙式洞门。隧道建筑限界为 10.25×5 米，最大开挖宽度为 12.56 米。隧址区属于剥蚀丘陵地貌，地形起伏较大，山脊平缓，植被较发育，多为茶树。进口段自然坡度 22-30°；出口段自然坡度 25-35°，现状稳定，表层上覆残坡积粘性土，厚约 1.00～13.7 米。进口段岩性为坡残积粘性土及全-强风化层，围岩级别为Ⅴ级，稳定性较差；出口段岩性为坡残积粘性土、全-强风化晶屑熔结凝灰岩，围岩级别为Ⅴ级，稳定性较差，施工过程中极易产生冒顶坍塌、失稳，应超前支护，应加强衬砌。洞身段围岩为中～微风化晶屑熔结凝灰岩，为较硬岩，围岩级别为Ⅱ、Ⅲ、Ⅳ级。隧址区地下水主要为进、出口段坡积土层、风化岩层的孔隙裂隙水及基岩裂隙水。富水性一般，据估算，隧道正常涌水量为 215m3/d，最大涌水量为 1150m3/d。根据设计图纸说明，隧址区地下水所测的各项指标对混凝土及混凝土中钢筋有微腐蚀性。本隧道抗震设防烈度为 6 度，根据设计图纸说明，隧址区无发生强地震的历史记载。进出口围岩均为强-中-微风化岩，局部为残坡积土。二、 施工准备及人员、机械配置2.1 施工准备2.1.1 施工风、水、电准备① 供水：经过现场勘察，在岩头岗隧道进口施工现场地下水水位较浅，水源较为富裕，完全能保障施工所用。鉴于此，准备于岩头岗隧道洞口山顶处修建一座 6m×4m×2m的高山蓄水池，蓄水池用 1㎝厚钢板加工焊接而成，蓄水约 42m3，主要保证隧道正中铁二十二局集团有限公司 1下载后可任意编辑常施工用水。② 供电：从业主提供的电源接 10KV 高压电至岩头岗隧道进口，施工现场布置一台800KVA 的变压器组供施工用电，在搭设临时用电线路时应充分考...
