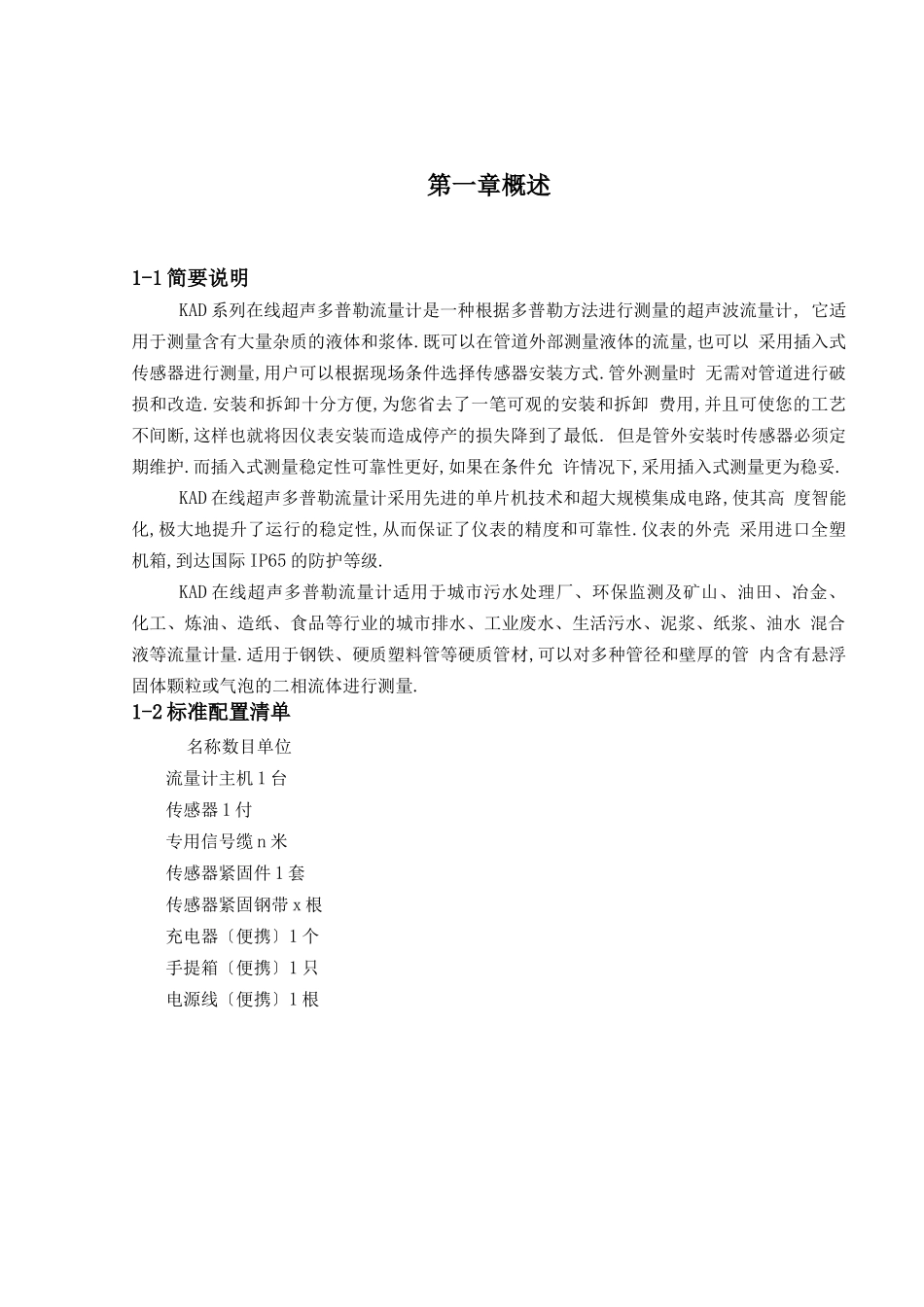

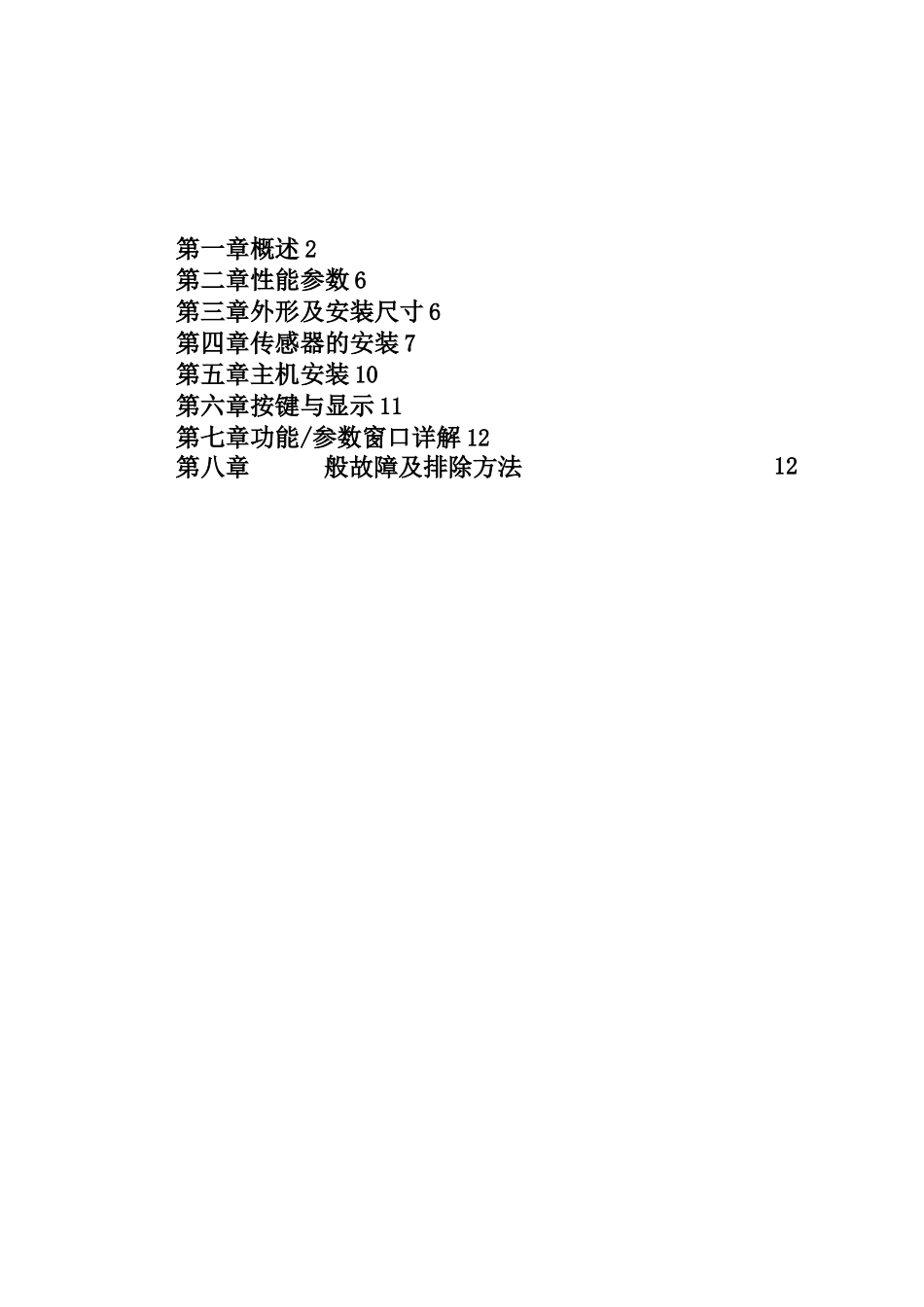

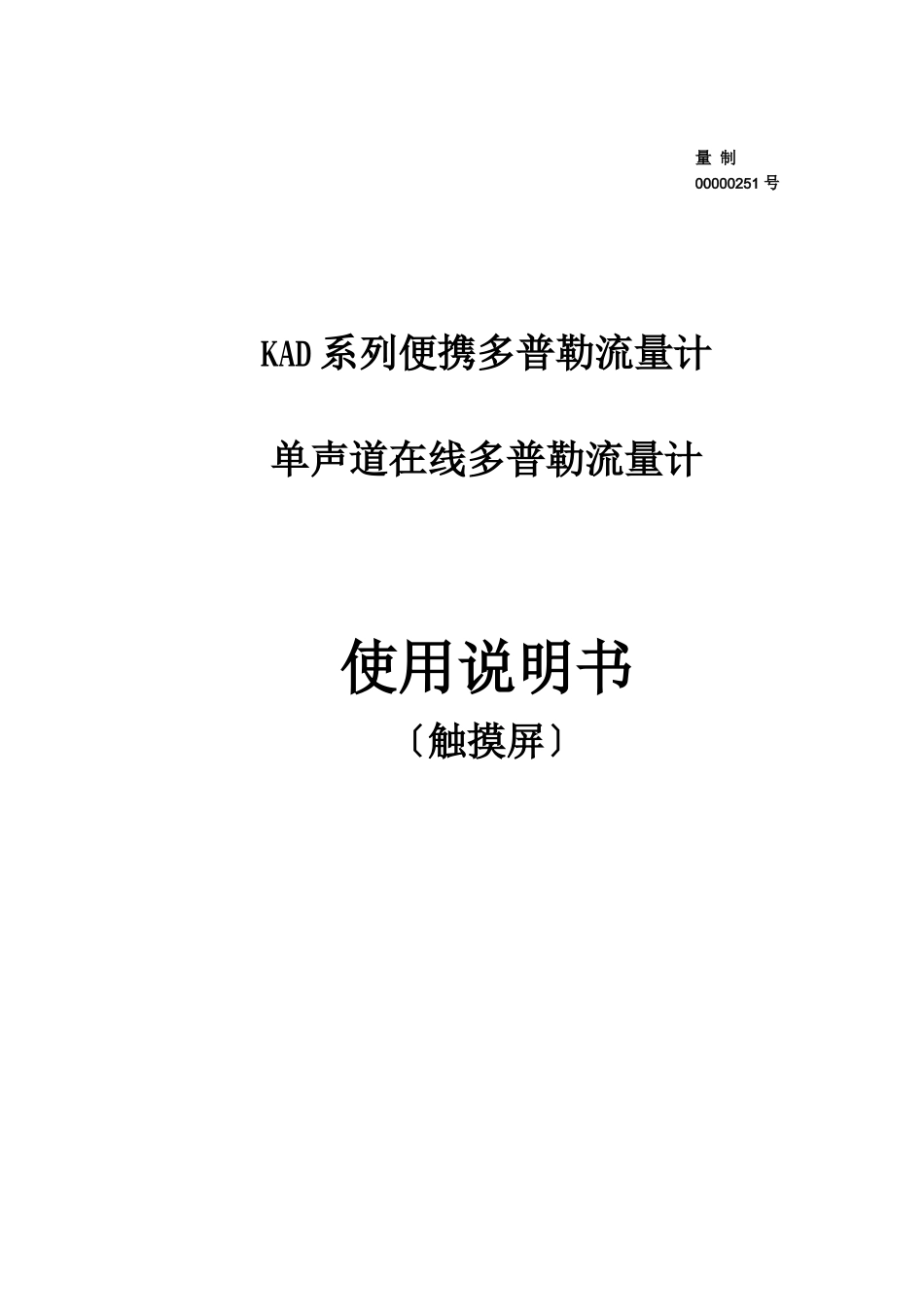

量 制00000251 号KAD 系列便携多普勒流量计单声道在线多普勒流量计使用说明书〔触摸屏〕第一章概述 2第二章性能参数 6第三章外形及安装尺寸 6第四章传感器的安装 7第五章主机安装 10第六章按键与显示 11第七章功能/参数窗口详解 12第八章般故障及排除方法12第一章概述1-1 简要说明KAD 系列在线超声多普勒流量计是一种根据多普勒方法进行测量的超声波流量计, 它适用于测量含有大量杂质的液体和浆体.既可以在管道外部测量液体的流量,也可以 采用插入式传感器进行测量,用户可以根据现场条件选择传感器安装方式.管外测量时 无需对管道进行破损和改造.安装和拆卸十分方便,为您省去了一笔可观的安装和拆卸 费用,并且可使您的工艺不间断,这样也就将因仪表安装而造成停产的损失降到了最低. 但是管外安装时传感器必须定期维护.而插入式测量稳定性可靠性更好,如果在条件允 许情况下,采用插入式测量更为稳妥.KAD 在线超声多普勒流量计采用先进的单片机技术和超大规模集成电路,使其高 度智能化,极大地提升了运行的稳定性,从而保证了仪表的精度和可靠性.仪表的外壳 采用进口全塑机箱,到达国际 IP65 的防护等级.KAD 在线超声多普勒流量计适用于城市污水处理厂、环保监测及矿山、油田、冶金、 化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水 混合液等流量计量.适用于钢铁、硬质塑料管等硬质管材,可以对多种管径和壁厚的管 内含有悬浮固体颗粒或气泡的二相流体进行测量.1-2 标准配置清单名称数目单位流量计主机 1 台传感器 1 付专用信号缆 n 米传感器紧固件 1 套传感器紧固钢带 x 根充电器〔便携〕1 个手提箱〔便携〕1 只电源线〔便携〕1 根1-3 标准界面功能介绍满管流量测量显示:传感器测量信号波形显示:进入到波形显示,精确调整传感器位置,当信号最大,显示频率最大 最稳定时即可.仪表参数录入修改界面：1-4 考前须知1 .仪表在使用前应仔细阅读本使用说明书,假设有不明白的地方请与本公司联系.2 .仪表不要放置在具有强列振动的场所.3 .仪表周围的环境温度、湿度不要超过“技术条件〞中的要求.4 .仪表所使用的电源除满足“技术条件〞的要求外还应注意不要与变频调速器、电焊 机、大型电力设备等污染电源的设备使用同一电源.5 .测量的管路、液体要适合本仪表的要求,请仔细阅读“传感的安装〞一章.由于许 多测量的异常情况均由测量位置的选择及传感器安装不当所造成的.精 度：...
