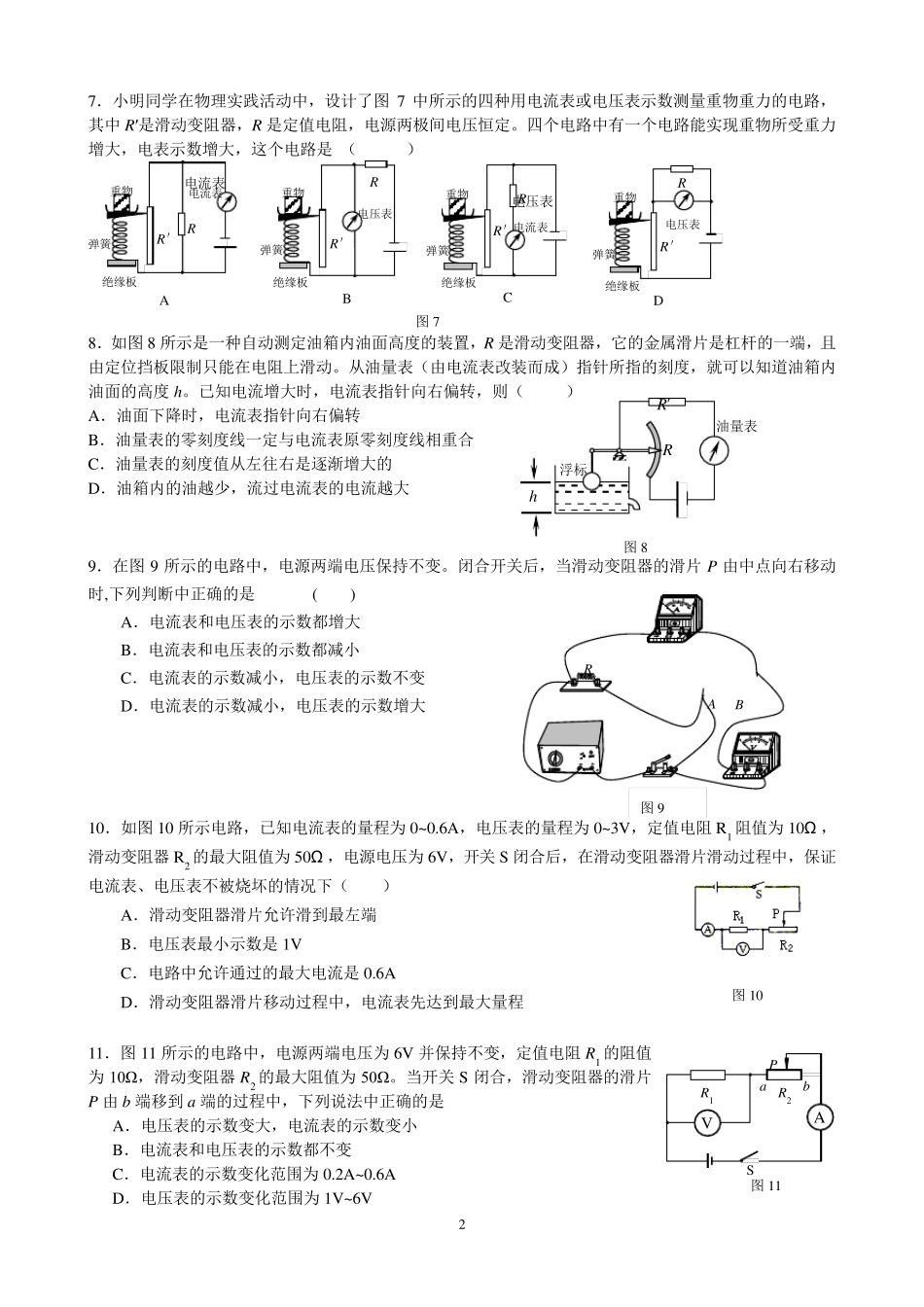

1 图6 A2 S P V a b A1 一、 滑动变阻器滑片移动引起的电路变化 1．如图1 所示，R 为定值电阻，电源电压不变，当滑动变阻器 R＇的滑片向右移动时，下列说法中，正确的是 ( ) A．电流表示数变大、电压表示数变小 B．电流表示数变小、电压表示数变大 C．电流表、电压表示数都变小 D．电流表、电压表示数都变大 2．如图2电路，电源电压不变，开关 S闭合。在滑动变阻器滑片 P向右移动的过程中，以下判断正确的是 ( ) A．电压表示数不变 B．电压表示数变大 C．电压表示数变小级 D．电压表示数先变大后变小 3．按照图3 所示电路图连接好电路，闭合开关 S，将滑动变阻器的滑片 P 向 a 端移动时，电路中电表的示数和灯的亮度均发生了变化，下列说法正确的是 （ ） A．电流表示数增大，电压表示数减小，灯变亮 B．电流表示数增大，电压表示数增大，灯变亮 C．电流表示数减小，电压表示数增大，灯变暗 D．电流表示数减小，电压表示数减小，灯变亮 4．图4 所示的电路中，电源两端的电压保持不变。闭合开关 S后，滑动变阻器的滑片 P 向右移动，下列说法中正确的是 A．电压表 V 1 与电压表 V 2 的示数之和保持不变 B．电压表 V 2 与电流表 A 的示数之比保持不变 C．电流表 A 的示数变小，电压表 V 1 的示数变大 D．电流表 A 的示数变小，电压表 V 2 的示数变大 5．如图5 所示，电源两端的电压保持不变。将滑动变阻器的滑片 P 置于中点，闭合开关 S 后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P 由中点向右移动，则 ( ) A．灯泡 L 变亮 B．电流表 A1 示数变小 C．电流表 A2 示数变大 D．电压表 V 示数变小 6.如图6所示的电路，电源两端电压不变，闭合开关 S后，滑动变阻器的滑片 P向右滑动过程中，下列说法正确的是 A．电流表 A1与电流表 A2的示数相同 B．电压表 V与电流表 A2示数的比值变小 C．电压表 V与电流表 A2示数的比值变大 D．电压表 V与电流表 A2示数的比值不变 图1 R1 图3 P A S L a b V 图5 A2 A1 V L S R P 图4 S V 1 V 2 A R1 R2 P 2 h R R′ 油量表 浮标 7．小明同学在物理实践活动中，设计了图 7 中所示的四种用电流表或电压表示数测量重物重力的电路，其中 R′是滑动变阻器，R 是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现重物所受重力增大，电表示数...
