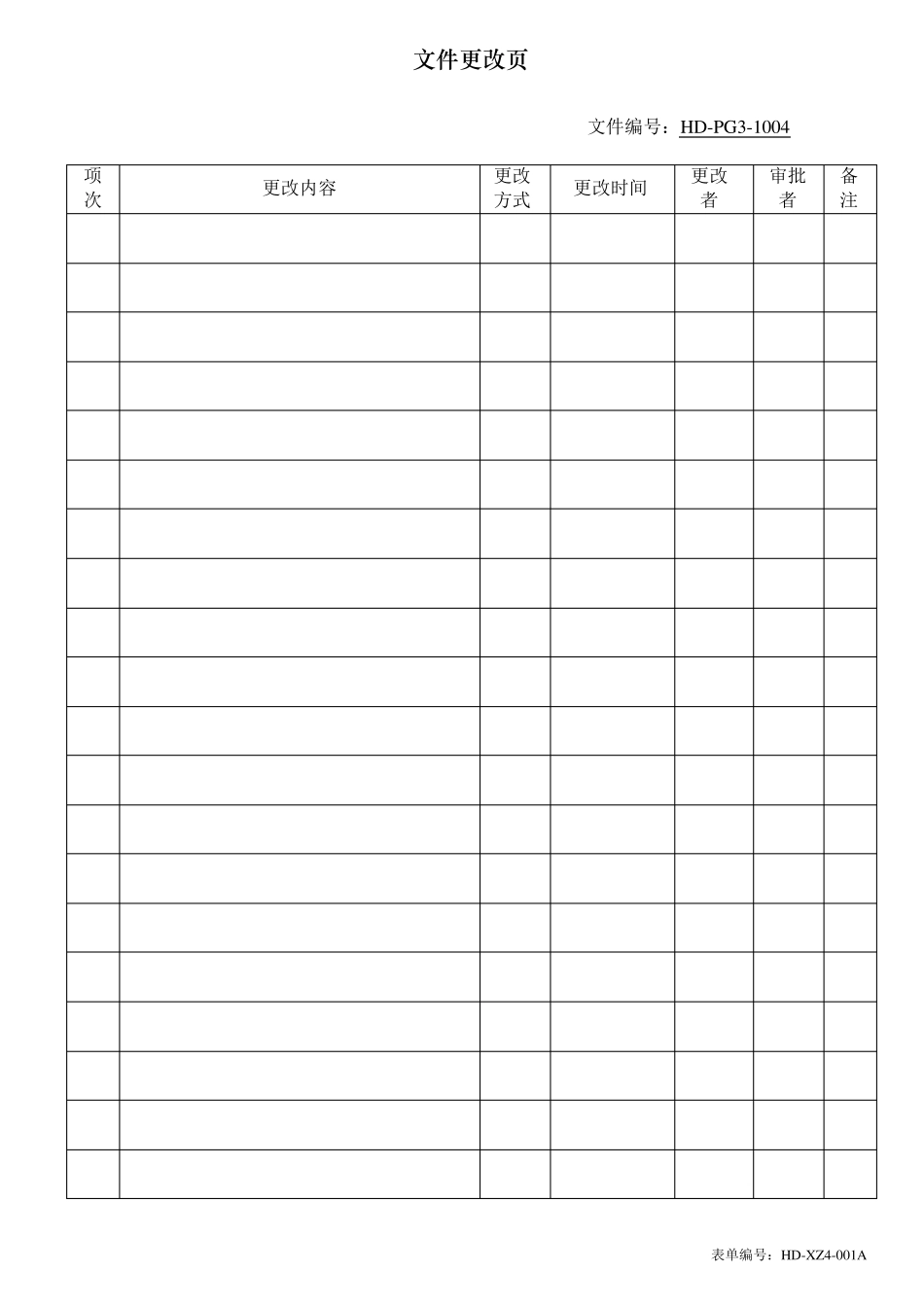

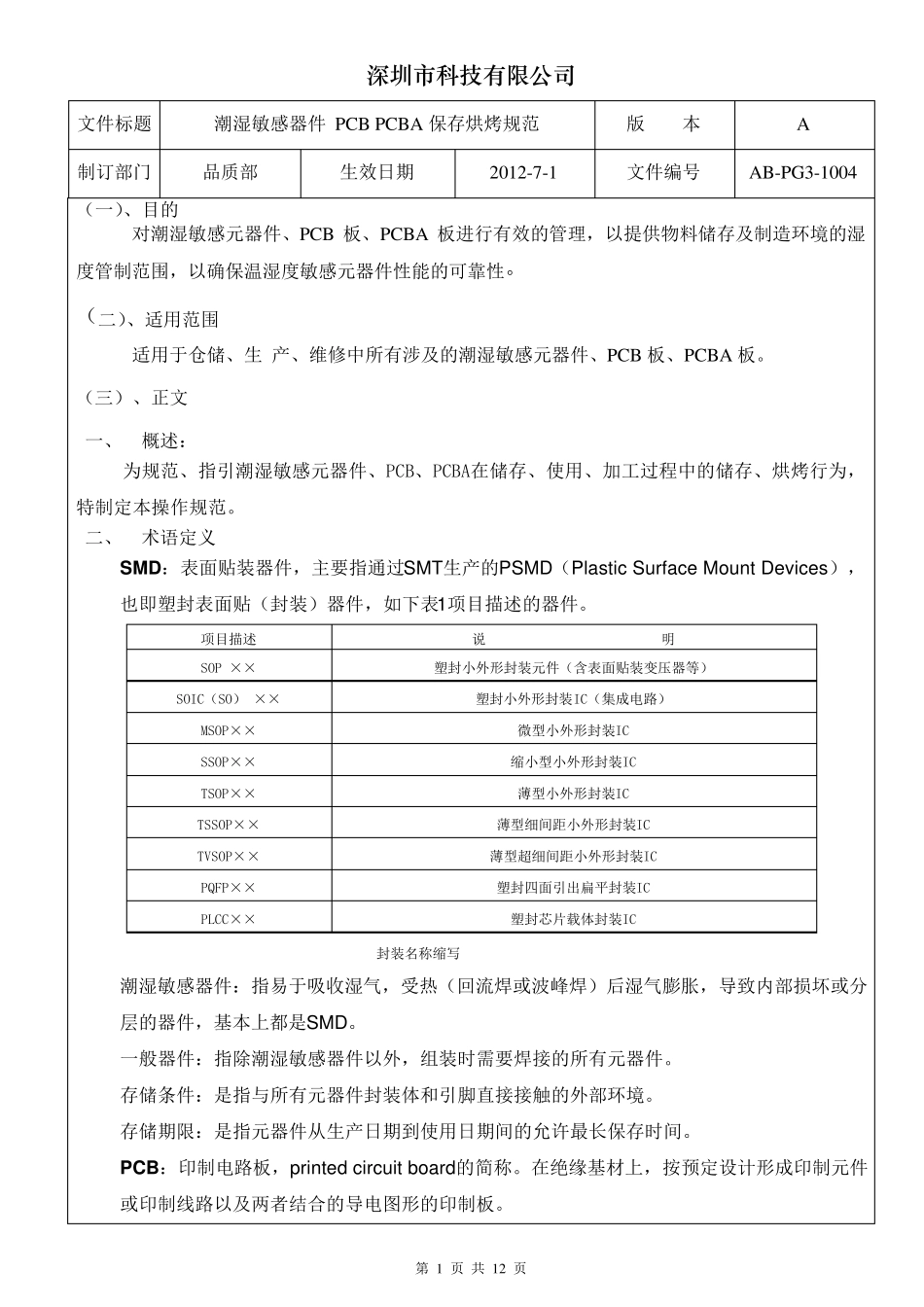

第 1 页 共 12 页 深圳市电子科技有限公司 《潮湿敏感器件 PCB PCBA 保存烘烤规范》 文件编号:HD-PG3-1004 版 本: A 发 文 号: 制定: 日期: 审核: 日期: 批准: 日期: 表单编号:HD-XZ4-001A 文 件 更 改 页 文件编号:HD-PG3-1004 项次 更改内容 更改方式 更改时间 更改者 审批者 备注 深圳市科技有限公司 第 1 页 共 12 页 文件标题 潮湿敏感器件 PCB PCBA 保存烘烤规范 版 本 A 制订部门 品质部 生效日期 2012-7-1 文件编号 AB-PG3-1004 (一)、目的 对潮湿敏感元器件、PCB 板、PCBA 板进行有效的管理,以提供物料储存及制造环境的湿度管制范围,以确保温湿度敏感元器件性能的可靠性。 (二)、适用范围 适用于仓储、生 产、维修中所有涉及的潮湿敏感元器件、PCB 板、PCBA 板。 (三)、正文 一、 概述: 为规范、指引潮湿敏感元器件、PCB、PCBA在储存、使用、加工过程中的储存、烘烤行为,特制定本操作规范。 二、 术语定义 SMD:表面贴装器件,主要指通过SMT生产的PSMD(Plastic Surface Mount Devices),也即塑封表面贴(封装)器件,如下表1项目描述的器件。 项目描述 说 明 SOP ×× 塑封小外形封装元件(含表面贴装变压器等) SOIC(SO) ×× 塑封小外形封装IC(集成电路) MSOP×× 微型小外形封装IC SSOP×× 缩小型小外形封装IC TSOP×× 薄型小外形封装IC TSSOP×× 薄型细间距小外形封装IC TVSOP×× 薄型超细间距小外形封装IC PQFP×× 塑封四面引出扁平封装IC PLCC×× 塑封芯片载体封装IC 封装名称缩写 潮湿敏感器件:指易于吸收湿气,受热(回流焊或波峰焊)后湿气膨胀 ,导 致 内 部损 坏 或分层 的器件,基 本上 都 是 SMD。 一般 器件:指除 潮湿敏感器件以外,组 装时 需 要焊接 的所有元器件。 存储条 件:是 指与 所有元器件封装体和 引脚 直 接 接 触 的外部环境。 存储期限 :是 指元器件从 生产日期到 使用日期间的允 许 最 长 保存时 间。 PCB:印 制电路板,printed circuit board的简 称。在绝 缘 基 材 上 ,按 预 定设 计 形成印 制元件或印 制线 路以及两 者 结 合 的导 电图 形的印 制板。 深圳市科技有限公司 第 2 页 共 12 页 文件标题 潮湿敏感器件 PCB PCBA 保存烘烤规范 版 本 A 制订部门 品质部 生...
