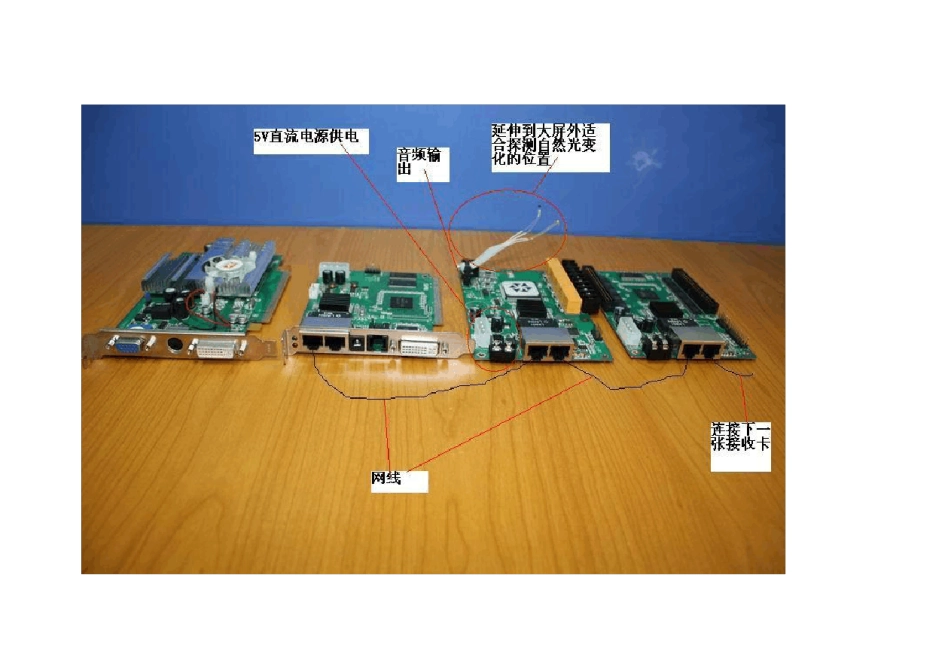

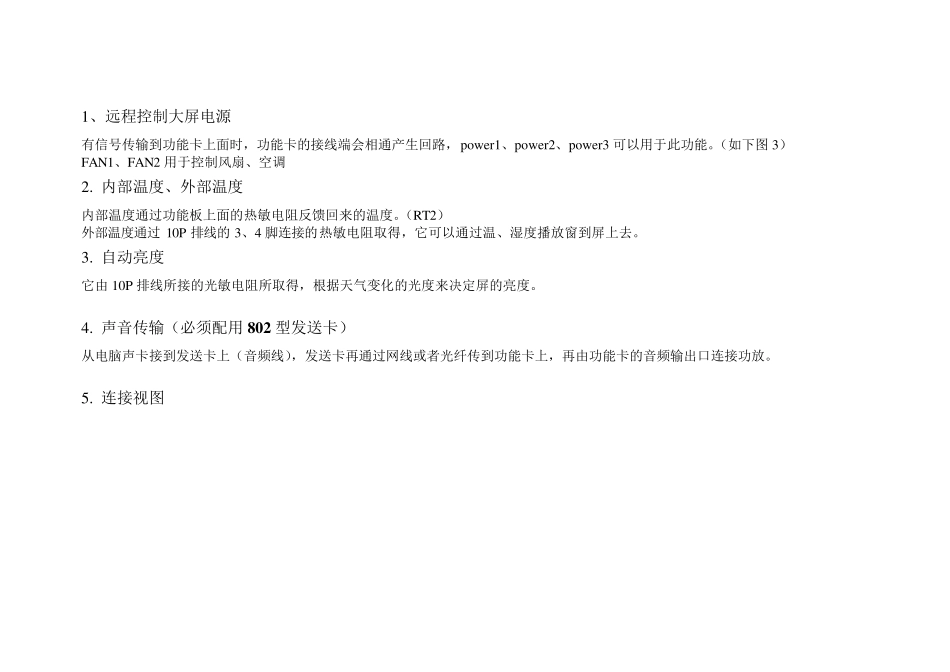

灵星雨多功能介绍和使用 多功能卡接口说明 1、远程控制大屏电源 有信号传输到功能卡上面时，功能卡的接线端会相通产生回路，pow er1、pow er2、pow er3 可以用于此功能。（如下图 3） FAN1、FAN2 用于控制风扇、空调 2. 内部温度、外部温度 内部温度通过功能板上面的热敏电阻反馈回来的温度。（RT2） 外部温度通过 10P 排线的 3、4 脚连接的热敏电阻取得，它可以通过温、湿度播放窗到屏上去。 3. 自动亮度 它由 10P 排线所接的光敏电阻所取得，根据天气变化的光度来决定屏的亮度。 4. 声音传输（必须配用 802 型发送卡） 从电脑声卡接到发送卡上（音频线），发送卡再通过网线或者光纤传到功能卡上，再由功能卡的音频输出口连接功放。 5. 连接视图 6. 设置版面 1. 首先打开LED 演播室，点击设置——软件设置——在键盘上输入“linsn”——密码 168 进入接收卡设置界面。 选择允许功能卡亮度选项。 2 . 选择允许亮度自动调节就是让功能卡根据外部环境亮度来调节LED 大屏幕亮度。 7 ．参数设定 修正：修正外界温度（例如 3 7 度）和温度感应器测得温度（例如 3 6 .5 度）的误差。则修正值为：0.5 图3 注：A1、A2 为交流接触器的控制端，可以用万用表量出. 220V 远程控制大屏电源。(如下图) R1 RT2 交流触器 220V 孙 功能卡接线端子 Pow er1 火线 A1 A2 零线
