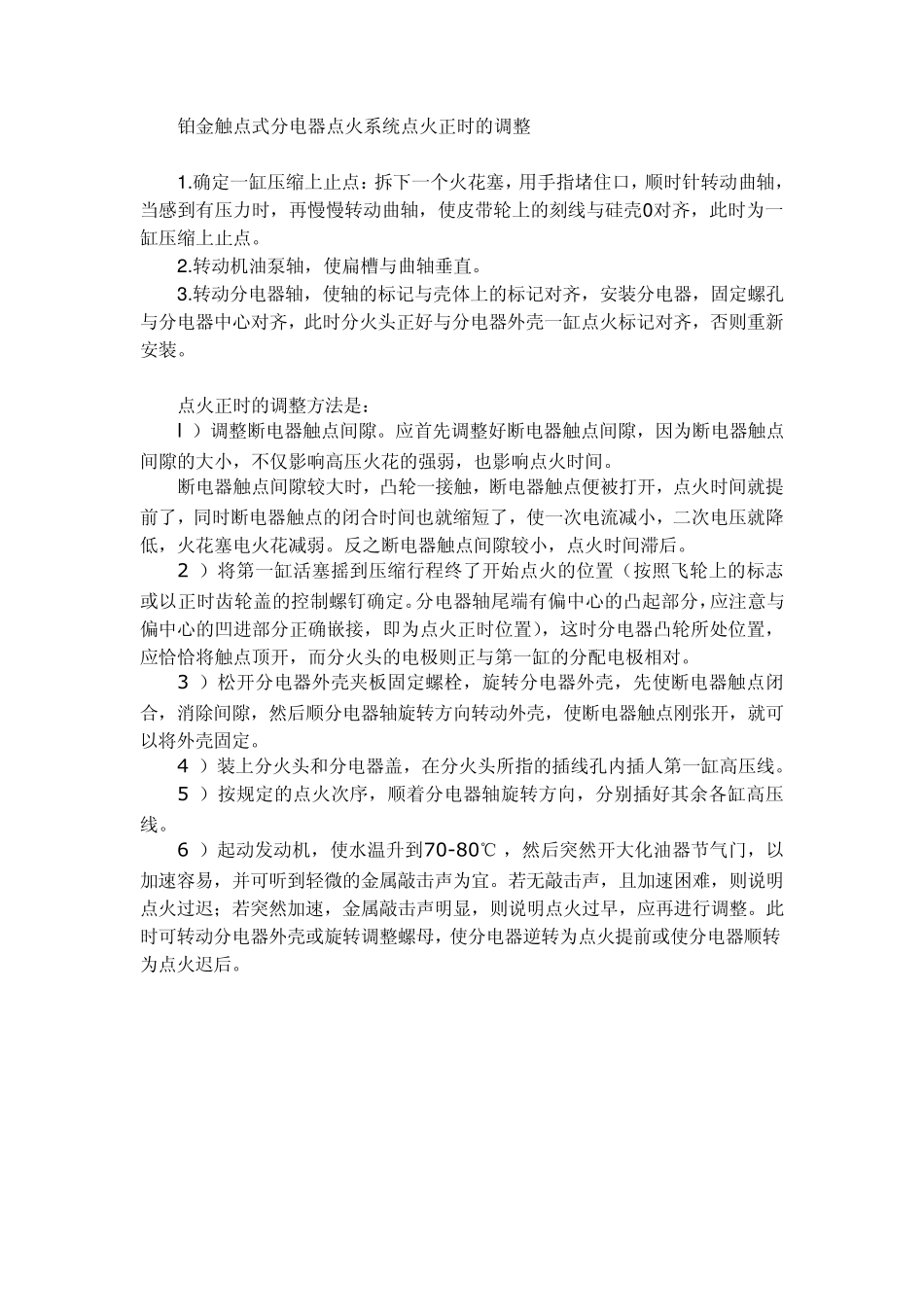

铂金触点式分电器点火系统点火正时的调整 1 .确定一缸压缩上止点：拆下一个火花塞，用手指堵住口，顺时针转动曲轴，当感到有压力时，再慢慢转动曲轴，使皮带轮上的刻线与硅壳0 对齐，此时为一缸压缩上止点。 2 .转动机油泵轴，使扁槽与曲轴垂直。 3 .转动分电器轴，使轴的标记与壳体上的标记对齐，安装分电器，固定螺孔与分电器中心对齐，此时分火头正好与分电器外壳一缸点火标记对齐，否则重新安装。 点火正时的调整方法是： l ）调整断电器触点间隙。应首先调整好断电器触点间隙，因为断电器触点间隙的大小，不仅影响高压火花的强弱，也影响点火时间。 断电器触点间隙较大时，凸轮一接触，断电器触点便被打开，点火时间就提前了，同时断电器触点的闭合时间也就缩短了，使一次电流减小，二次电压就降低，火花塞电火花减弱。反之断电器触点间隙较小，点火时间滞后。 2 ）将第一缸活塞摇到压缩行程终了开始点火的位置（按照飞轮上的标志或以正时齿轮盖的控制螺钉确定。分电器轴尾端有偏中心的凸起部分，应注意与偏中心的凹进部分正确嵌接，即为点火正时位置），这时分电器凸轮所处位置，应恰恰将触点顶开，而分火头的电极则正与第一缸的分配电极相对。 3 ）松开分电器外壳夹板固定螺栓，旋转分电器外壳，先使断电器触点闭合，消除间隙，然后顺分电器轴旋转方向转动外壳，使断电器触点刚张开，就可以将外壳固定。 4 ）装上分火头和分电器盖，在分火头所指的插线孔内插人第一缸高压线。 5 ）按规定的点火次序，顺着分电器轴旋转方向，分别插好其余各缸高压线。 6 ）起动发动机，使水温升到70-80℃ ，然后突然开大化油器节气门，以加速容易，并可听到轻微的金属敲击声为宜。若无敲击声，且加速困难，则说明点火过迟；若突然加速，金属敲击声明显，则说明点火过早，应再进行调整。此时可转动分电器外壳或旋转调整螺母，使分电器逆转为点火提前或使分电器顺转为点火迟后。 点火正时的调整与故障诊断 一、实验目的：  掌握点火正时的检查和校正方法。  掌握火花塞无高压火花故障诊断与排出方法。 二、实验内容：  用突然加速法检查点火正时。  用点火正时灯检查点火正时。  找出火花塞不跳火的故障。 三、实验设备与工具： 实验用汽车 4 辆，正时灯 4 个，组合工具 4 套，万用表 4 块等。 图 12-1 正时灯 四、实验步骤： 1. 用突然加速法检查点火正时 l ）当突然加速时，如果发动机速度急...
