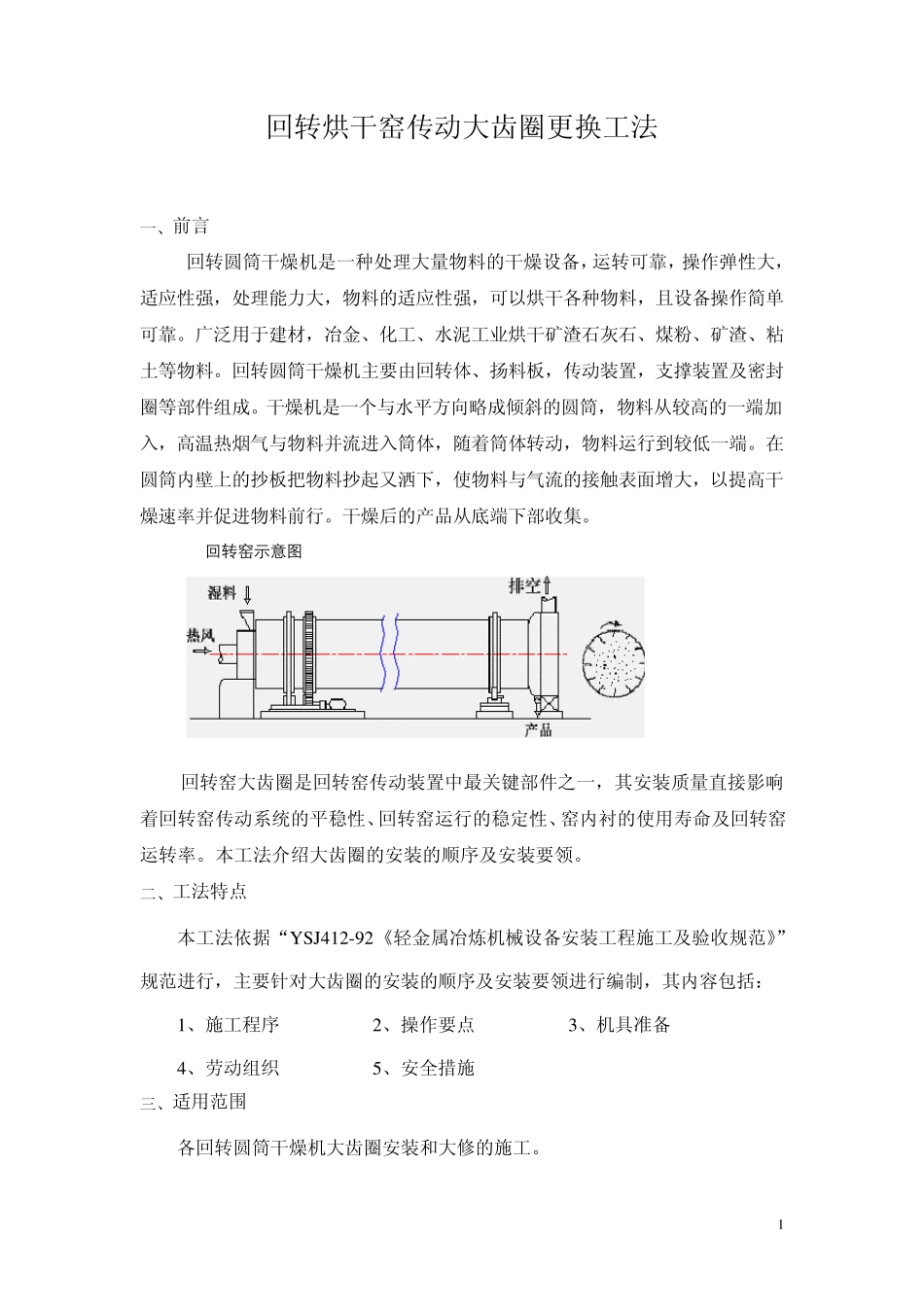

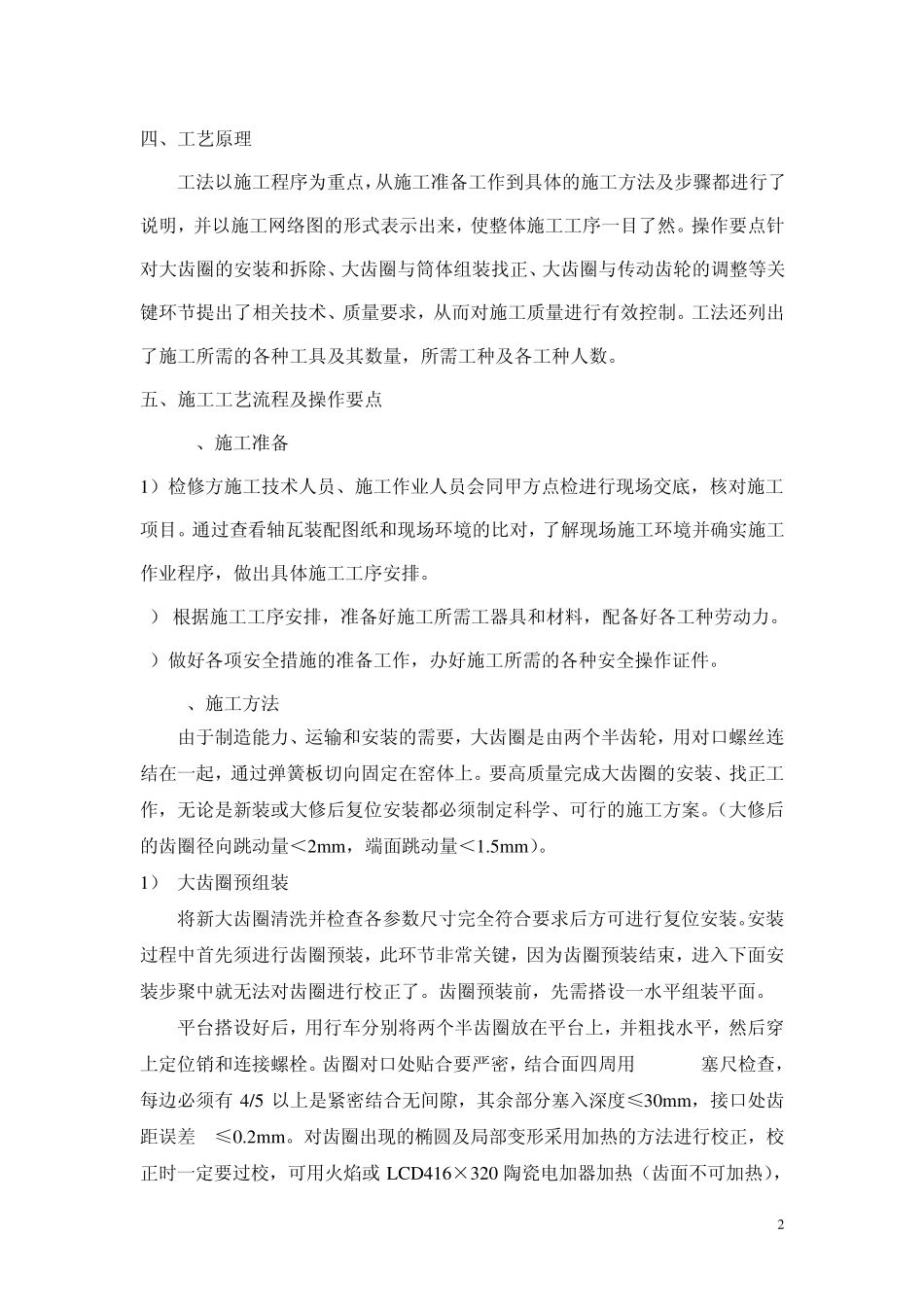

1 回转烘干窑传动大齿圈更换工法 一、前言 回转圆筒干燥机是一种处理大量物料的干燥设备，运转可靠，操作弹性大，适应性强，处理能力大，物料的适应性强，可以烘干各种物料，且设备操作简单可靠。广泛用于建材，冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。回转圆筒干燥机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热烟气与物料并流进入筒体，随着筒体转动，物料运行到较低一端。在圆筒内壁上的抄板把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。 回转窑示意图 回转窑大齿圈是回转窑传动装置中最关键部件之一，其安装质量直接影响着回转窑传动系统的平稳性、回转窑运行的稳定性、窑内衬的使用寿命及回转窑运转率。本工法介绍大齿圈的安装的顺序及安装要领。 二、工法特点 本工法依据 “Y SJ412-92 《轻金属冶炼机械设备安装工程施工及验收规范》”规范进行，主要针对大齿圈的安装的顺序及安装要领进行编制，其内容包括： 1、施工程序 2、操作要点 3、机具准备 4、劳动组织 5、安全措施 三、适用范围 各回转圆筒干燥机大齿圈安装和大修的施工。 2 四、工艺原理 工法以施工程序为重点，从施工准备工作到具体的施工方法及步骤都进行了说明，并以施工网络图的形式表示出来，使整体施工工序一目了然。操作要点针对大齿圈的安装和拆除、大齿圈与筒体组装找正、大齿圈与传动齿轮的调整等关键环节提出了相关技术、质量要求，从而对施工质量进行有效控制。工法还列出了施工所需的各种工具及其数量，所需工种及各工种人数。 五、施工工艺流程及操作要点 1 、施工准备 1）检修方施工技术人员、施工作业人员会同甲方点检进行现场交底，核对施工项目。通过查看轴瓦装配图纸和现场环境的比对，了解现场施工环境并确实施工作业程序，做出具体施工工序安排。 2） 根据施工工序安排，准备好施工所需工器具和材料，配备好各工种劳动力。 3）做好各项安全措施的准备工作，办好施工所需的各种安全操作证件。 2、施工方法 由于制造能力、运输和安装的需要，大齿圈是由两个半齿轮，用对口螺丝连结在一起，通过弹簧板切向固定在窑体上。要高质量完成大齿圈的安装、找正工作，无论是新装或大修后复位安装都必须制定科学、可行的施工方案。（大修后的齿圈径向跳动量＜2m...
