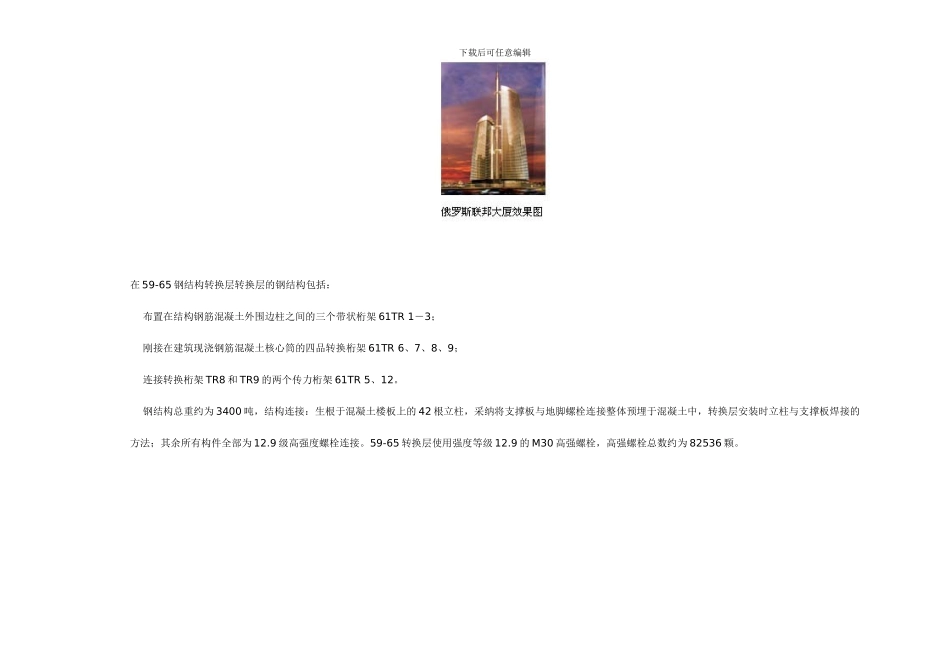

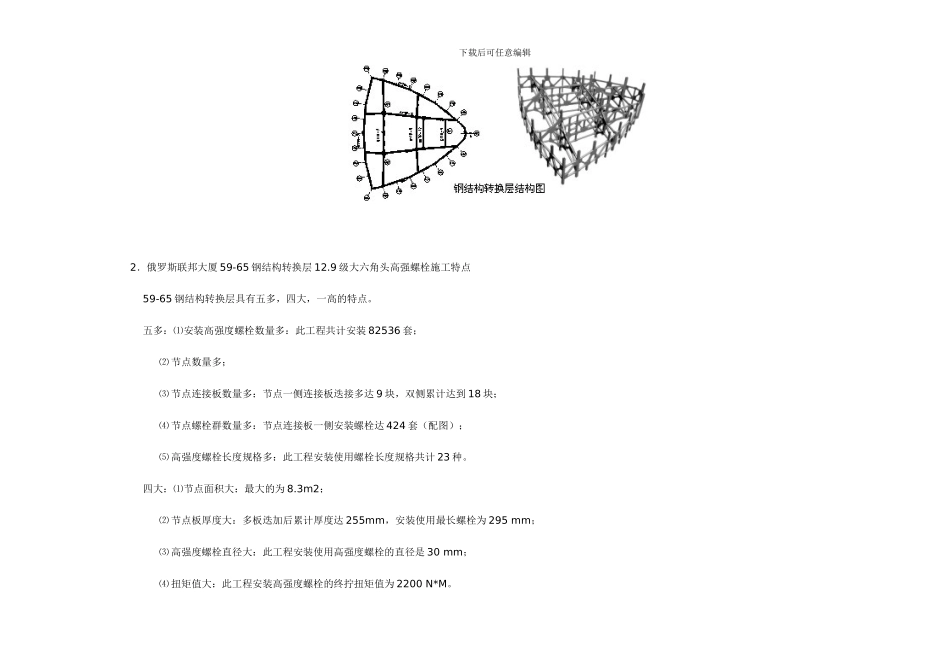

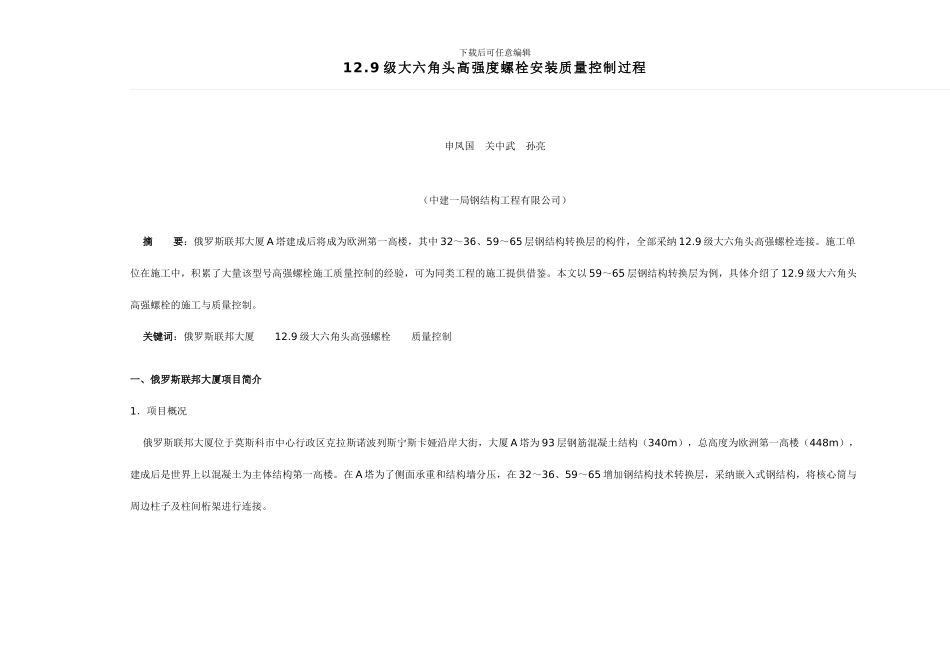

下载后可任意编辑12.9 级大六角头高强度螺栓安装质量控制过程 申凤国 关中武 孙亮（中建一局钢结构工程有限公司） 摘 要：俄罗斯联邦大厦 A 塔建成后将成为欧洲第一高楼，其中 32～36、59～65 层钢结构转换层的构件，全部采纳 12.9 级大六角头高强螺栓连接。施工单位在施工中，积累了大量该型号高强螺栓施工质量控制的经验，可为同类工程的施工提供借鉴。本文以 59～65 层钢结构转换层为例，具体介绍了 12.9 级大六角头高强螺栓的施工与质量控制。 关键词：俄罗斯联邦大厦 12.9 级大六角头高强螺栓 质量控制一、俄罗斯联邦大厦项目简介1．项目概况 俄罗斯联邦大厦位于莫斯科市中心行政区克拉斯诺波列斯宁斯卡娅沿岸大街，大厦 A 塔为 93 层钢筋混凝土结构（340m），总高度为欧洲第一高楼（448m），建成后是世界上以混凝土为主体结构第一高楼。在 A 塔为了侧面承重和结构墙分压，在 32～36、59～65 增加钢结构技术转换层，采纳嵌入式钢结构，将核心筒与周边柱子及柱间桁架进行连接。下载后可任意编辑 在 59-65 钢结构转换层转换层的钢结构包括： 布置在结构钢筋混凝土外围边柱之间的三个带状桁架 61TR 1－3； 刚接在建筑现浇钢筋混凝土核心筒的四品转换桁架 61TR 6、7、8、9； 连接转换桁架 TR8 和 TR9 的两个传力桁架 61TR 5、12。 钢结构总重约为 3400 吨，结构连接：生根于混凝土楼板上的 42 根立柱，采纳将支撑板与地脚螺栓连接整体预埋于混凝土中，转换层安装时立柱与支撑板焊接的方法；其余所有构件全部为 12.9 级高强度螺栓连接。59-65 转换层使用强度等级 12.9 的 М30 高强螺栓，高强螺栓总数约为 82536 颗。下载后可任意编辑 2．俄罗斯联邦大厦 59-65 钢结构转换层 12.9 级大六角头高强螺栓施工特点 59-65 钢结构转换层具有五多，四大，一高的特点。 五多：⑴安装高强度螺栓数量多：此工程共计安装 82536 套； ⑵ 节点数量多； ⑶ 节点连接板数量多：节点一侧连接板迭接多达 9 块，双侧累计达到 18 块； ⑷ 节点螺栓群数量多：节点连接板一侧安装螺栓达 424 套（配图）； ⑸ 高强度螺栓长度规格多：此工程安装使用螺栓长度规格共计 23 种。 四大：⑴节点面积大：最大的为 8.3m2； ⑵ 节点板厚度大：多板迭加后累计厚度达 255mm，安装使用最长螺栓为 295 mm； ⑶ 高强度螺栓直径大：此工程安装使用高强度螺栓的直径是 30 mm； ⑷ 扭矩...
