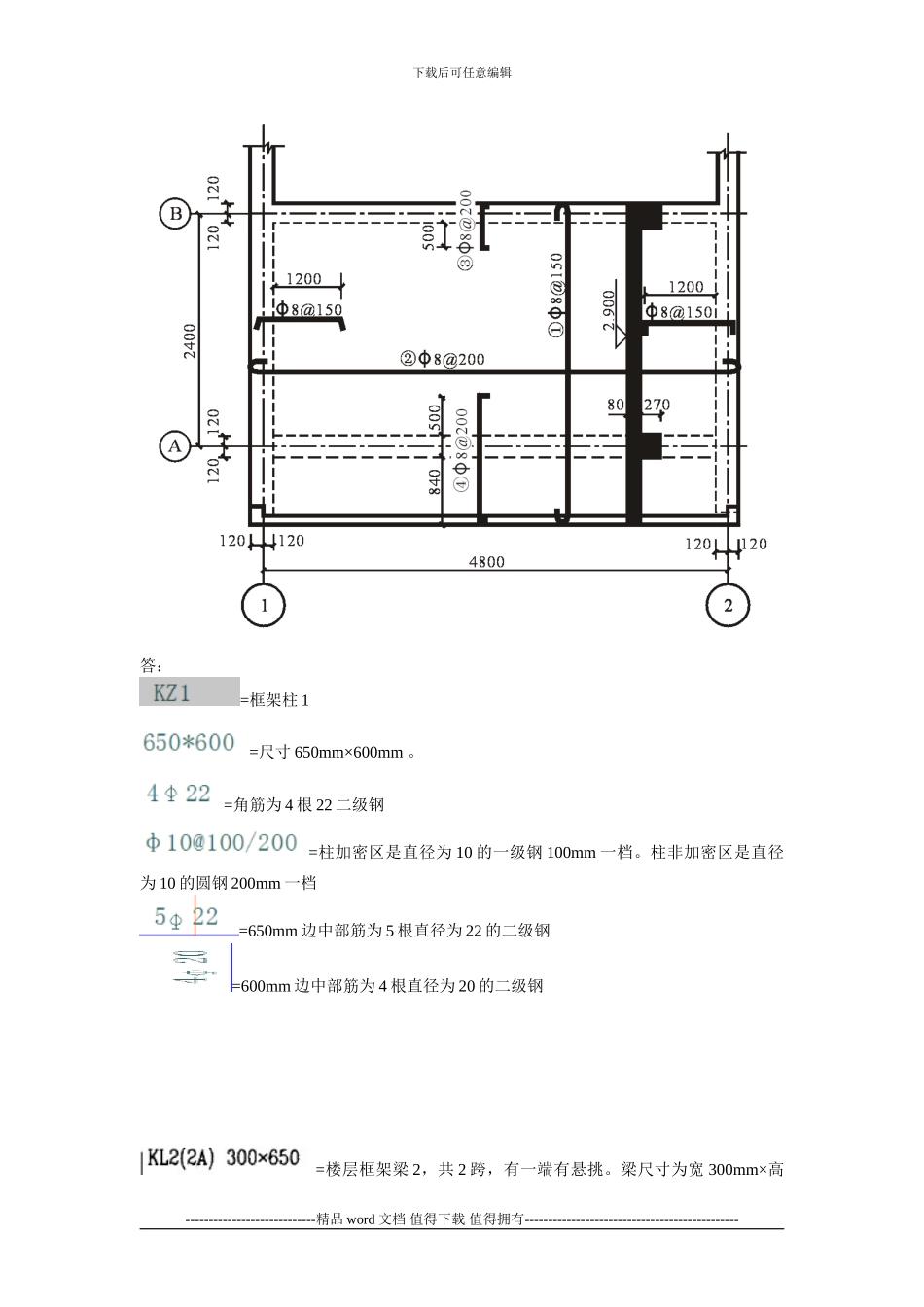

下载后可任意编辑江苏开放大学形成性考核作业学 号 2024090500083姓 名 吴海伟课 程 代 码 110020课 程 名 称 建筑结构评 阅 老 师 许 兰 兰----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑第 4 次任务共 4 次任务第四次形考作业读图,用中文写出下列梁板柱的平法图当中各自的配筋说明，说明信息包括：构件的几何尺寸和配筋。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑答：=框架柱 1=尺寸 650mm×600mm 。=角筋为 4 根 22 二级钢=柱加密区是直径为 10 的一级钢 100mm 一档。柱非加密区是直径为 10 的圆钢 200mm 一档=650mm 边中部筋为 5 根直径为 22 的二级钢=600mm 边中部筋为 4 根直径为 20 的二级钢=楼层框架梁 2，共 2 跨，有一端有悬挑。梁尺寸为宽 300mm×高----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑650mm=梁加密区直径为 8 的一级钢 100mm 一档，梁非加密区直径为 8 的一级钢 200mm 一档，两肢箍。2 根直径为 25 的二级钢为通长筋。=梁两个侧面共配置 4 根纵向构造钢筋，直径为 10 的一级钢，每侧各 2 根=梁顶标高比楼层结构标高低-0.1m=梁上部纵筋 2 根直径为 25 的二级钢做角筋，2 根直径为 22 的二级钢为中部筋伸入一边支座=梁下部纵筋上排纵筋为 2 根直径为 25 的二级钢，下排纵筋为 4 根直径为25 的二级钢全部伸入支座=梁上部纵筋为上排纵筋 4 根直径为 25 的二级钢，下排纵筋为 2 根直径为 25 的二级钢=梁下部纵筋为 4 根直径为 25 的二级钢=梁上部纵筋为 4 根直径为 25 的二级钢全部伸入支座=梁下部纵筋为 2 根直径为 16 的二级钢伸入支座，该段梁悬挑全加密，加密箍筋是直径为 8 的一级钢，100mm 一档为两肢箍该楼面板尺寸为 5040×3360，板顶结构标高为 2.900.=1-2 轴向下部贯穿筋是直径为 8 的一级钢150mm 一档=A-B 轴向下部贯穿筋是直径为 8 的一级钢 200mm 一档=A-B 轴向上部加强筋是直径为 8 的一级钢 150mm 一档，钢筋长度----------------------------精品 word 文档 值得下载 值得拥有------------------------------...
