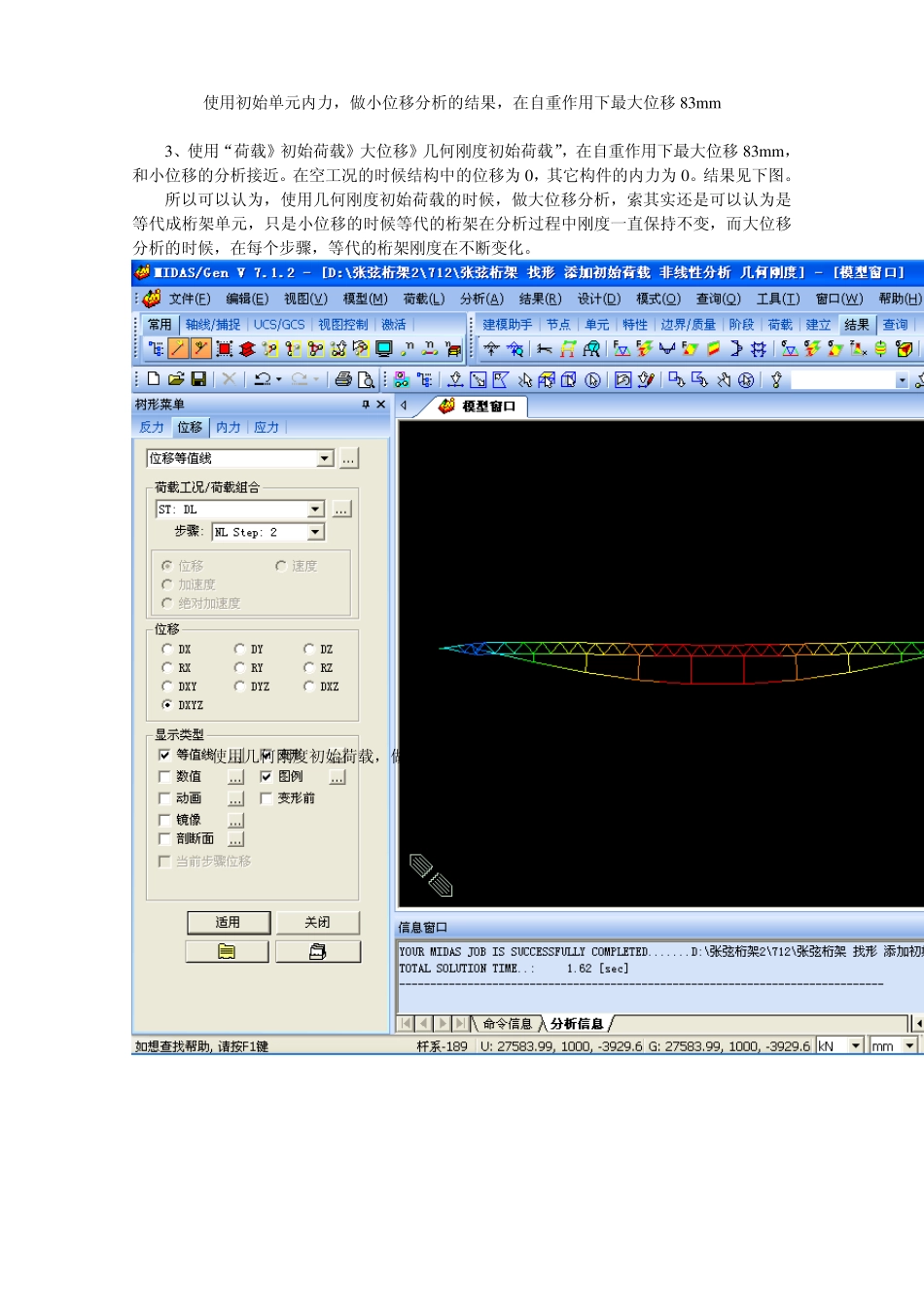

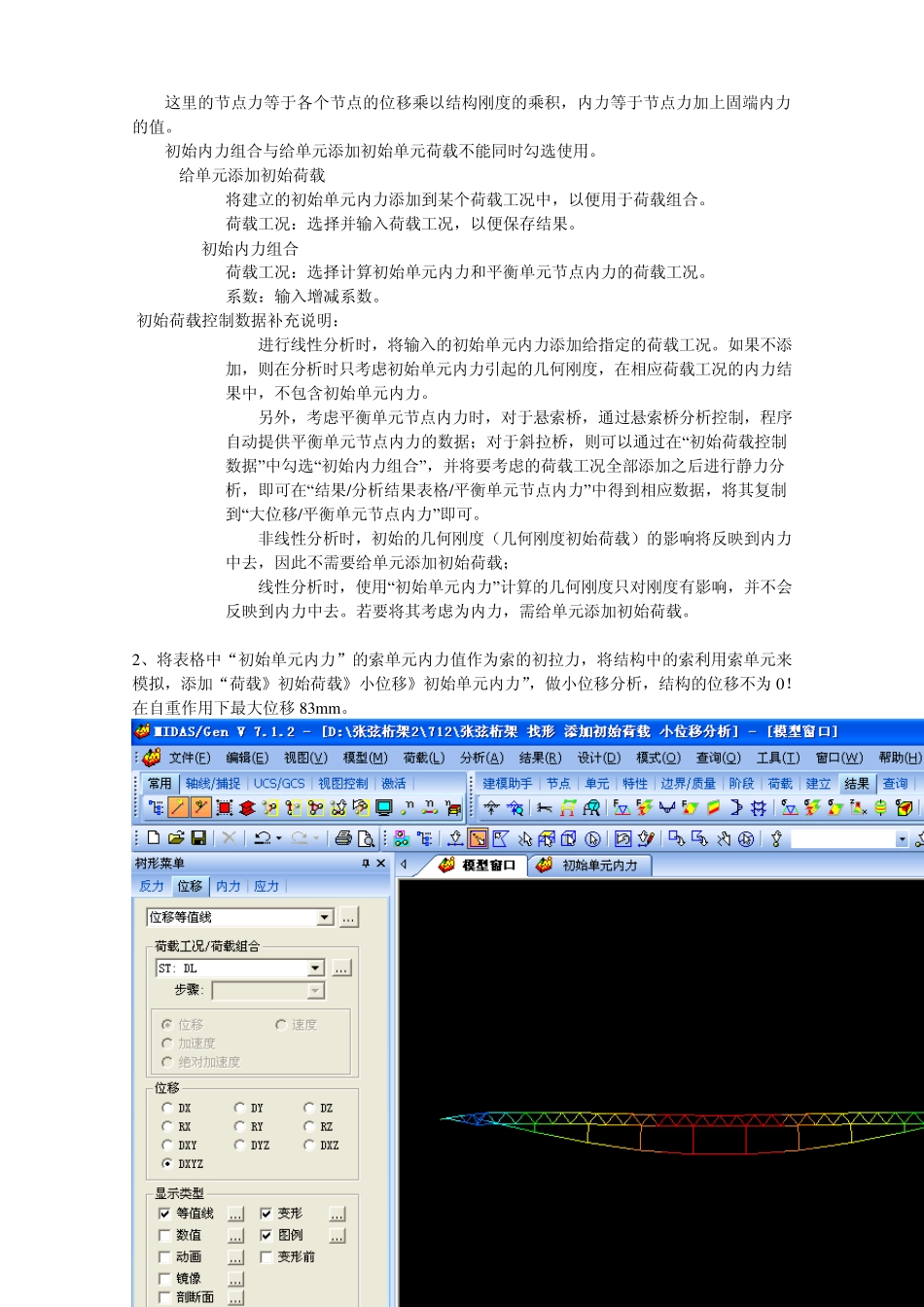

索单元找形分析 理论方法设想： 求考虑自重作用下索单元中的初拉力， 一、把索单元变成桁架单元，利用“荷载》初始荷载》小位移》初始荷载控制数据”，进行线性分析， 在“结果》分析结果表格” 得到“初始单元内力”的表格结果。 二、将表格中“初始单元内力”的索单元内力值作为索的初拉力，使用大位移分析，看看自重作用下，结构的变形是否为 0，不为 0，则调整索单元的初拉力，反复试算，得到索单元的初拉力值。 三、使用得到的索单元初拉力，进行后续的分析。 过程及有关结果如下： 1、利用“荷载》初始荷载》小位移》初始荷载控制数据”， 使用“给单元添加初始荷载”的时候，在“结果》分析结果表格》初始单元内力”里面无数据。 使用“初始内力组合”的时候，有数据。 两者的区别何在？参见在线帮助，另外 Civ il 的在线帮助，其解释如下： 用于小位移分析。 将输入的初始荷载作为一个独立的荷载工况结果保存，或计算外部荷载引起的结构各单元产生的节点力和单元内力。 在定义时程分析荷载工况时，在分析类型中选择“非线性”、在分析方法中选择“静力法”时，如果要考虑自重引起的结构内力作为初始状态，可勾选初始单元内力（表格）选项，并在初始单元内力中输入相应数据。初始单元内力可通过初始荷载控制数据中的初始内力组合选项自动生成。 计算得出的节点力和单元内力可以在结果 > 分析结果表格> 平衡单元节点内力和 结果 > 分析结果表格 > 初始单元内力里查看。 这里的节点力等于各个节点的位移乘以结构刚度的乘积，内力等于节点力加上固端内力的值。 初始内力组合与给单元添加初始单元荷载不能同时勾选使用。 给单元添加初始荷载 将建立的初始单元内力添加到某个荷载工况中，以便用于荷载组合。 荷载工况：选择并输入荷载工况，以便保存结果。 初始内力组合 荷载工况：选择计算初始单元内力和平衡单元节点内力的荷载工况。 系数：输入增减系数。 初始荷载控制数据补充说明： 进行线性分析时，将输入的初始单元内力添加给指定的荷载工况。如果不添加，则在分析时只考虑初始单元内力引起的几何刚度，在相应荷载工况的内力结果中，不包含初始单元内力。 另外，考虑平衡单元节点内力时，对于悬索桥，通过悬索桥分析控制，程序自动提供平衡单元节点内力的数据；对于斜拉桥，则可以通过在“初始荷载控制数据”中勾选“初始内力组合”，并将要考虑的荷载工况全部添加之后进行静力分析，即可在“结...
