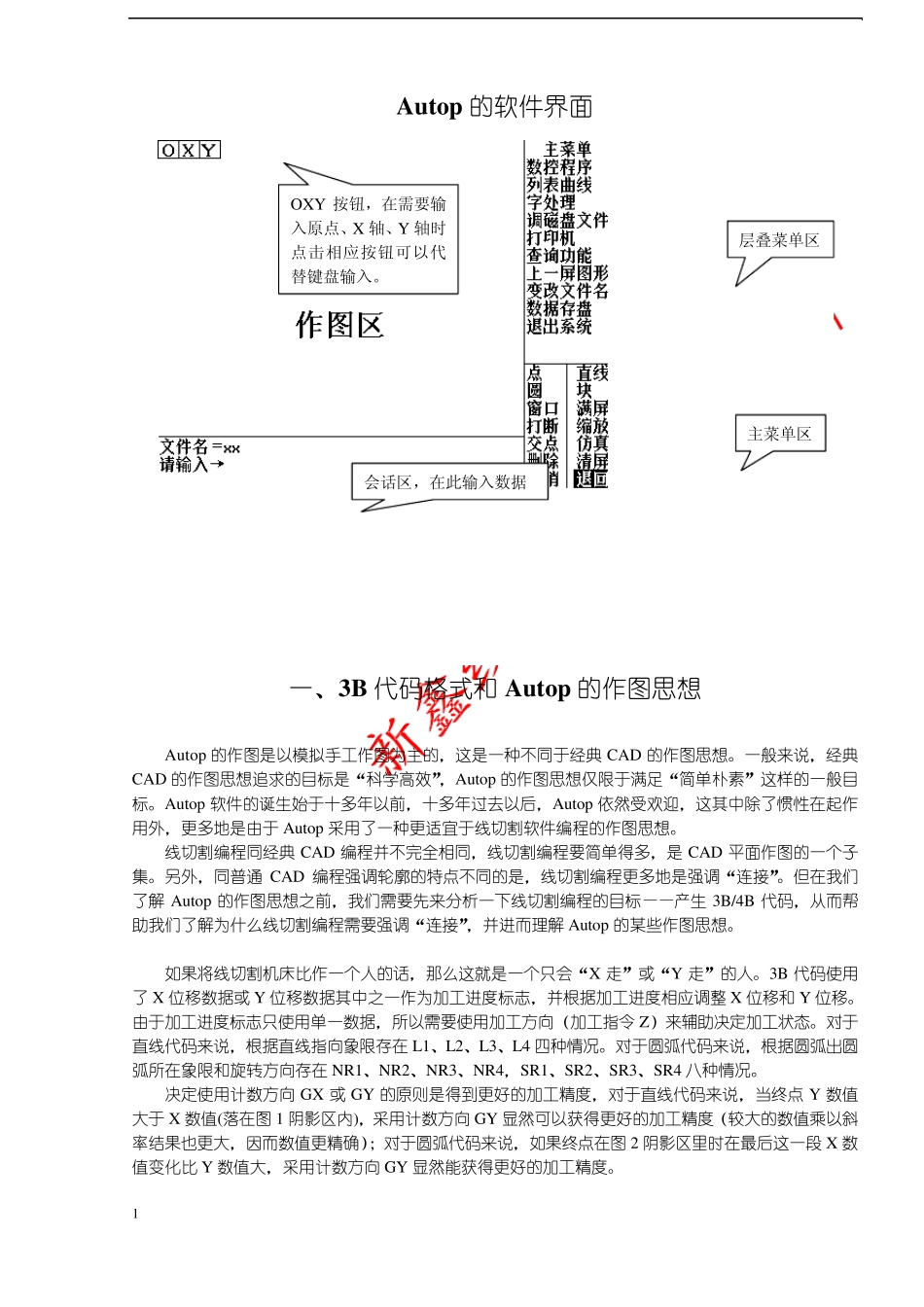

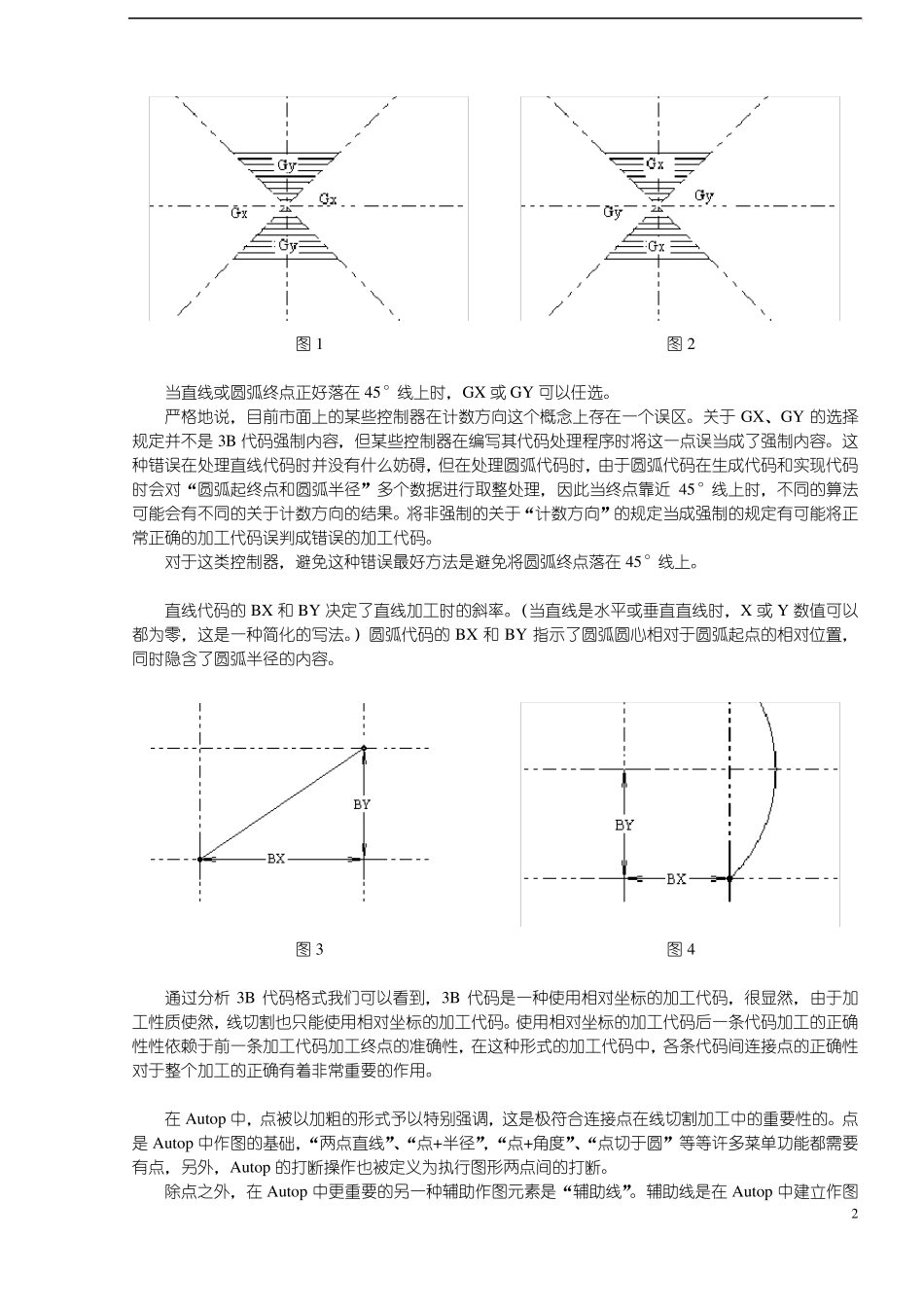

1 Au top 的软件界面 一、3B 代码格式和Au top 的作图思想 Au top 的作图是以模拟手工作图为主的，这是一种不同于经典CAD 的作图思想。一般来说，经典CAD 的作图思想追求的目标是“科学高效”，Au top 的作图思想仅限于满足“简单朴素”这样的一般目标。Au top 软件的诞生始于十多年以前，十多年过去以后，Au top 依然受欢迎，这其中除了惯性在起作用外，更多地是由于Au top 采用了一种更适宜于线切割软件编程的作图思想。 线切割编程同经典CAD 编程并不完全相同，线切割编程要简单得多，是CAD 平面作图的一个子集。另外，同普通CAD 编程强调轮廓的特点不同的是，线切割编程更多地是强调“连接”。但在我们了解Au top 的作图思想之前，我们需要先来分析一下线切割编程的目标——产生3B/4B 代码，从而帮助我们了解为什么线切割编程需要强调“连接”，并进而理解Au top 的某些作图思想。 如果将线切割机床比作一个人的话，那么这就是一个只会“X 走”或“Y 走”的人。3B 代码使用了X 位移数据或 Y 位移数据其中之一作为加工进度标志，并根据加工进度相应调整 X 位移和Y 位移。由于加工进度标志只使用单一数据，所以需要使用加工方向（加工指令 Z）来辅助决定加工状态。对于直线代码来说，根据直线指向象限存在L1、L2、L3、L4 四种情况。对于圆弧代码来说，根据圆弧出圆弧所在象限和旋转方向存在NR1、NR2、NR3、NR4，SR1、SR2、SR3、SR4 八种情况。 决定使用计数方向 GX 或 GY 的原则是得到更好的加工精度，对于直线代码来说，当终点Y 数值大于X 数值(落在图1 阴影区内)，采用计数方向 GY 显然可以获得更好的加工精度（较大的数值乘以斜率结果也更大，因而数值更精确）；对于圆弧代码来说，如果终点在图2 阴影区里时在最后这一段 X 数值变化比 Y 数值大，采用计数方向 GY 显然能获得更好的加工精度。 层叠菜单区 主菜单区 OXY 按钮，在需要输入原点、X 轴、Y 轴时点击相应按钮可以代替键盘输入。 会话区，在此输入数据 2 图1 图2 当直线或圆弧终点正好落在45°线上时，GX 或GY 可以任选。 严格地说，目前市面上的某些控制器在计数方向这个概念上存在一个误区。关于 GX、GY 的选择规定并不是 3B 代码强制内容，但某些控制器在编写其代码处理程序时将这一点误当成了强制内容。这种错误在处理直线代码时并没有什么妨碍，但在处理圆弧代码时，由于圆弧代码在生成代码和实现...
