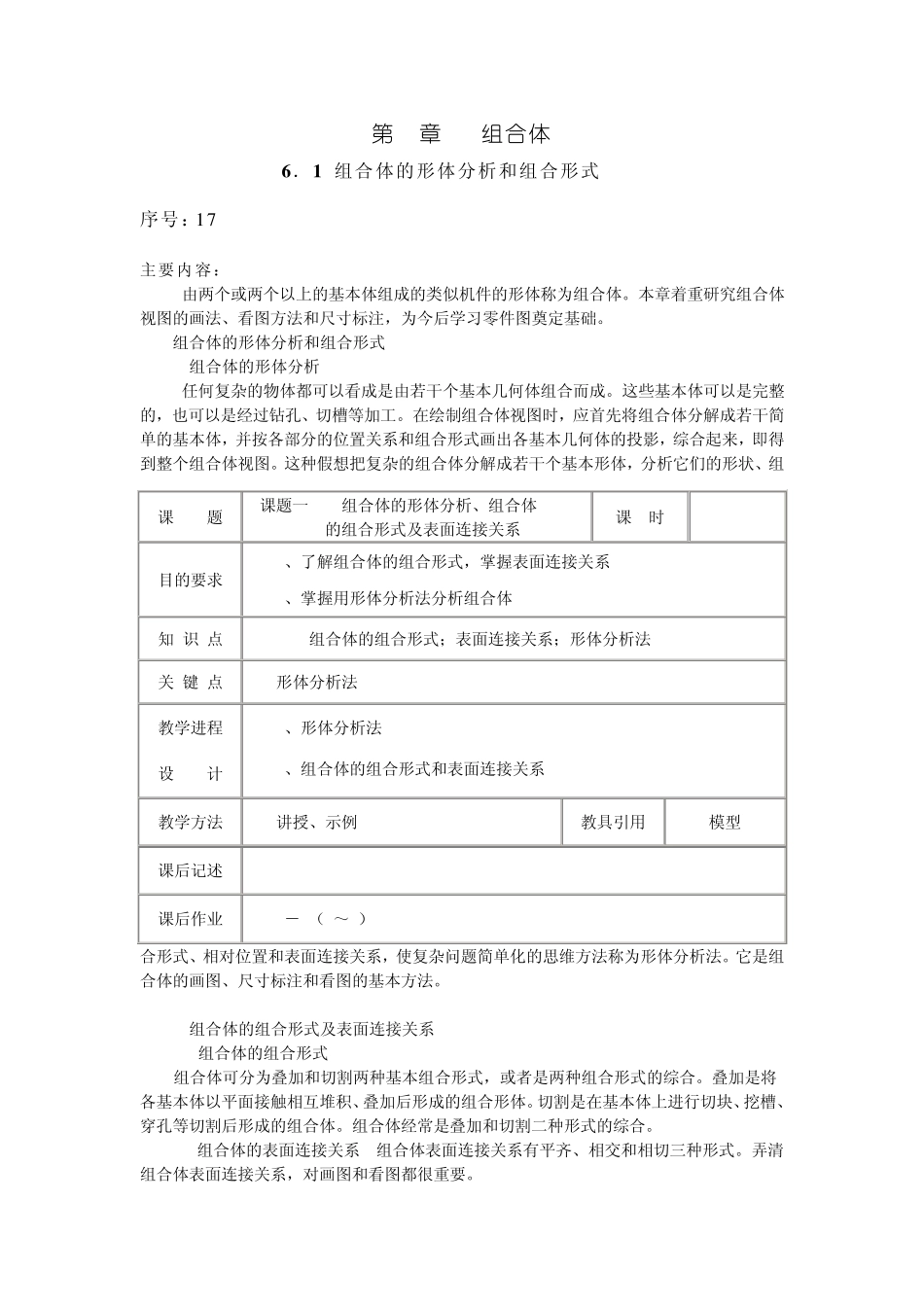

第6章 组合体 6 ．1 组合体的形体分析和组合形式 序号：1 7 主要内容： 由两个或两个以上的基本体组成的类似机件的形体称为组合体。本章着重研究组合体视图的画法、看图方法和尺寸标注，为今后学习零件图奠定基础。 6.1 组合体的形体分析和组合形式 6.1.1 组合体的形体分析 任何复杂的物体都可以看成是由若干个基本几何体组合而成。这些基本体可以是完整的，也可以是经过钻孔、切槽等加工。在绘制组合体视图时，应首先将组合体分解成若干简单的基本体，并按各部分的位置关系和组合形式画出各基本几何体的投影，综合起来，即得到整个组合体视图。这种假想把复杂的组合体分解成若干个基本形体，分析它们的形状、组合形式、相对位置和表面连接关系，使复杂问题简单化的思维方法称为形体分析法。它是组合体的画图、尺寸标注和看图的基本方法。 6.1.2 组合体的组合形式及表面连接关系 1. 组合体的组合形式 组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。叠加是将各基本体以平面接触相互堆积、叠加后形成的组合形体。切割是在基本体上进行切块、挖槽、穿孔等切割后形成的组合体。组合体经常是叠加和切割二种形式的综合。 2. 组合体的表面连接关系 组合体表面连接关系有平齐、相交和相切三种形式。弄清组合体表面连接关系，对画图和看图都很重要。 课 题 课题一 组合体的形体分析、组合体 的组合形式及表面连接关系 课 时 2 目的要求 1、了解组合体的组合形式，掌握表面连接关系 2、掌握用形体分析法分析组合体 知 识 点 组合体的组合形式；表面连接关系；形体分析法 关 键 点 形体分析法 教学进程 设 计 1、形体分析法 2、组合体的组合形式和表面连接关系 教学方法 讲授、示例 教具引用 模型 课后记述 课后作业 6－1（1～4） （1）当组合体中两基本体的表面平齐（共面）时，在视图中不应画出分界线。 （2）当组合体中两基本体的表面相交时，在视图中的相交处应画出交线。 （3）当组合体中两基本体的表面相切时，在视图中的相切处不应画线。 小 结： 1、组合体的形体分析 2、组合体的组合形式及表面连接关系 6.2 组合体视图的画法 序号：18 主要内容： 画组合体的视图时，首先要运用形体分析法将组合体合理地分解为若干个基本形体，并按照各基本形体的形状、组合形式、形体间的相对位置和表面连接关系，逐步地进行作图。下面结合实例，介绍组合体视图的画法。 6....
