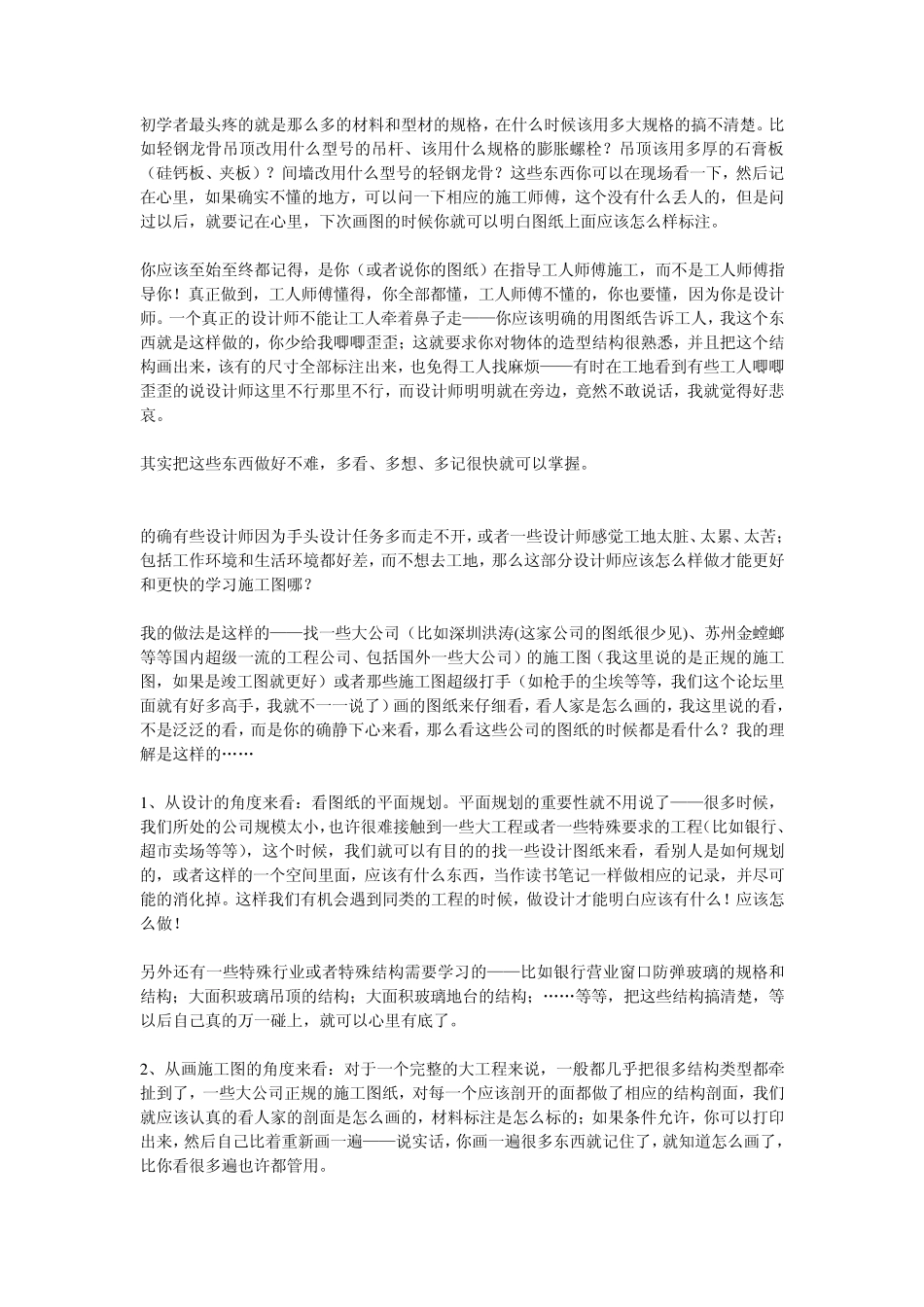

绘图员必看:施工图的学习方法和施工图为什么要深化_第2页
2/8
绘图员必看:施工图的学习方法和施工图为什么要深化_第3页
3/8
看过很多不知道施工图如何深化学习的问题,这里我谈一下我自己的想法——当然首先声明——我也是菜鸟一个,在具体的工作中也会遇到很多很多问题,下面有说的不对的地方,也请各位经验丰富的同学口下留情,我只是谈一下我自己的想法而已。 欢迎指正,但是不希望看到谩骂! 不可否认,施工图是非常重要的一个环节,重要到没有它——理论上是不能施工的——因为施工图是施工的标准和依据。 理论上——所有的施工内容,都要按图纸进行,包括所有的板材、型材、面层涂饰等等都要按施工图标注内容进行;同样的,内部结构也要按施工图进行,只有这样,万一以后有扯皮的地方,可以按图纸来检验施工内容和施工方法是不是正确。可是这样以来,很多刚入行的设计师不知道该如何画施工图。 我说一下我的施工图的学习方法: 就和大多数人说的那样——如果有可能,你一定要去工地——有些设计师也许会问,去工地干什么?应该具体怎么样在工地学习施工图? 我的做法是每次去工地都随身带一个本子,一支笔,一把卷尺,到工地后对一些材料的规格进行一下测量,然后顺手把材料用平、剖、立的画法简单的画在你的本子上,并且标注好你测量的相应的尺寸数值。比如一些角铁的规格、铝型材的规格、不锈钢型材的规格、龙骨的规格、木龙骨的规格、工字钢的规格等等,因为这些材料一般都是常见的,经常用到的,并且在很多工程中用的大多也是差不多的型号的材料,你在不同的施工内容的工地上面记上几次,就差不多对这些材料的不同型号规格搞个七七八八了„„ 还有一个要注意的是,有些已经做完的施工内容,你也记得顺便量一下相应的尺寸,比如轻钢龙骨间墙主龙骨的间隔尺寸;轻钢龙骨间墙石膏板(夹板、木工板、硅钙板)上面自攻螺丝的间距(包括自攻螺丝的规格);轻钢龙骨吊顶吊杆的间距,吊杆的规格、拉爆(广东这边的叫法)的规格等等——简单画一下平、剖、立面图,然后标注相应的尺寸数值,因为有些图纸需要标注的很详细——比如轻钢龙骨吊顶的剖面图标注的时候完整的需要这样标注——“(直径符号)8mm 吊杆@800x800mm”,这样的标注就是说明:直径 8mm 的吊杆横竖间距都是 800mm(吊杆的长度在你的剖面图纸上面已经体现了)——很多工程结算和审核的时候,就是要靠你图纸上面标注的这些内容来确定的,甲方(业主方和审计单位)那些大爷不会有人到现场给你测量的(更何况吊顶已经封了),你图纸标注了,对方就给你结算,你没有标注,对方就不给你结算或者少结...
