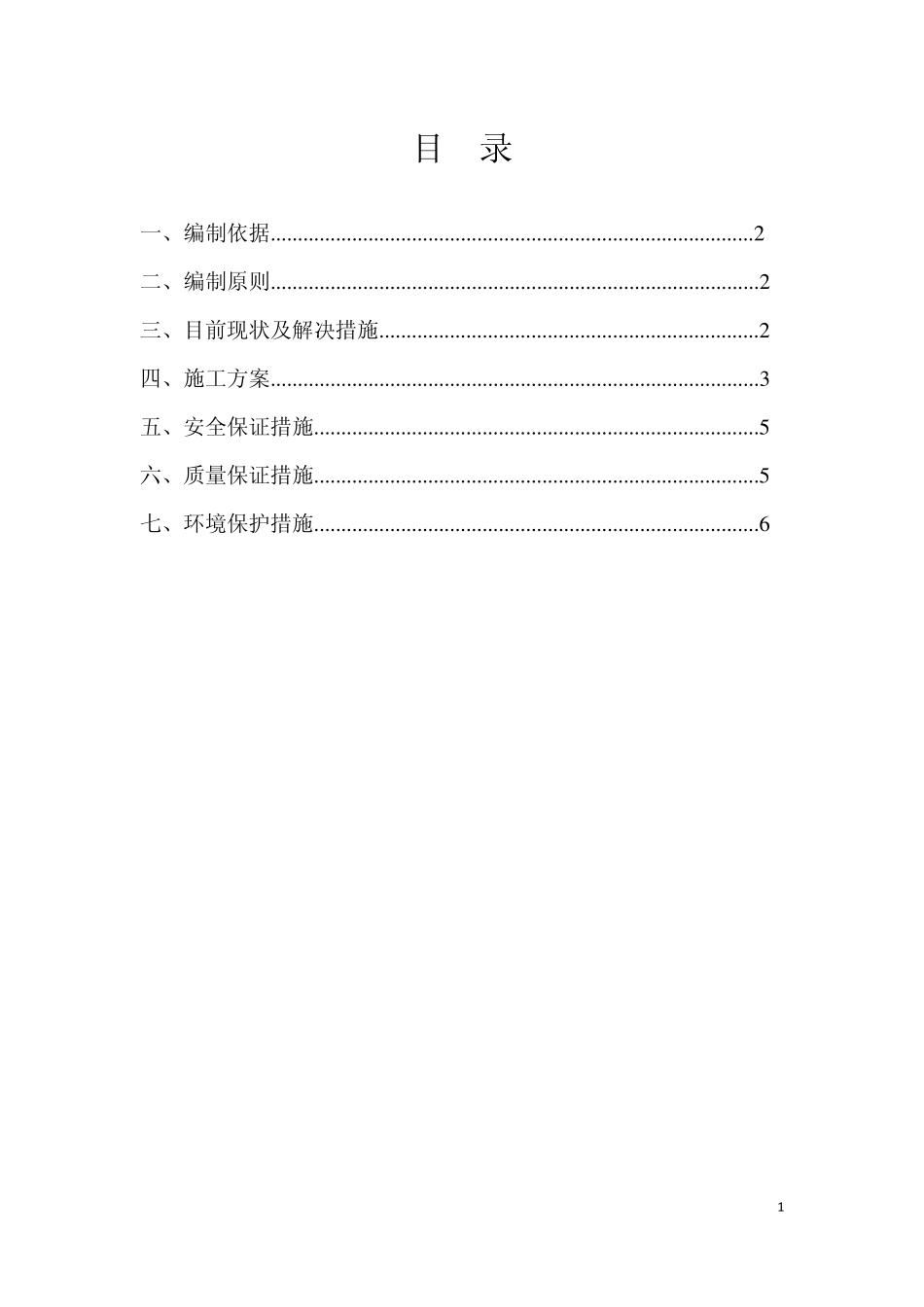

1 目 录 一、编制依据.........................................................................................2 二、编制原则..........................................................................................2 三、目前现状及解决措施......................................................................2四、施工方案..........................................................................................3 五、安全保证措施..................................................................................5 六、质量保证措施..................................................................................5 七、环境保护措施..................................................................................6 2 一、编制依据 1、《城市给水工程规划规范》（GB50282-1998）； 2、《城市工程管线综合规划规范》（GB50289-98）； 3、《给水排水管道工程施工及验收规范》（GB50268-2008）； 4、《两阶段施工图设计文件（排水工程、给水工程）》； 5、杨凌示范区渭惠路西段市政工程施工图设计文件； 6、施工现场调查所取得的资料。 7、通用图集： 10S505 柔性接口给水管道支墩 07MS101 市政给水管道工程及附属设施 二、编制原则 （1）充分认识目前施工现状，确保工程质量。 （2）严格遵守设计文件及工程所涉及的各种技术规范要求。 三、给水管道工程概况 （1）给水管道渭惠路以南采用双侧布置，管道敷设于道路中心线东、西两侧，管径为 DN400mm球墨铸铁管，渭惠路以北采用单侧布置，管道敷设于道路中心线西侧，管径为 DN800mm球墨铸铁管。给水管道距离人行道路缘石 3.5米，预留给水管道预留至道路绿线内侧，距离绿线 2米处。跨产业路、康乐路、西宝中线、渭惠渠、A、C匝道满堂支架及渭惠路给水管道，均采用套管，套管为直径1.35米Ⅲ级钢筋混凝土套管与 d=800mm焊管。 （2）K2+900-K3+706段给水管道起点与渭惠路给水管道相连，终点接四标。全长 870m，其中 DN=800球墨铸铁管为 678m，D=800焊管 192m，即为复合管道。3 现已完成铺设的给水管线将分为K2+900-K3+344、K3+344-K3+706两段进行水压试验。K2+900-K3+344段总长508m，共计注水255.22m³；K3+344-K3+706段总长362m，共计注水181.87m³。 四、施工方案 （1）试压前的准备工作： ①后背及堵板的设计 ...
