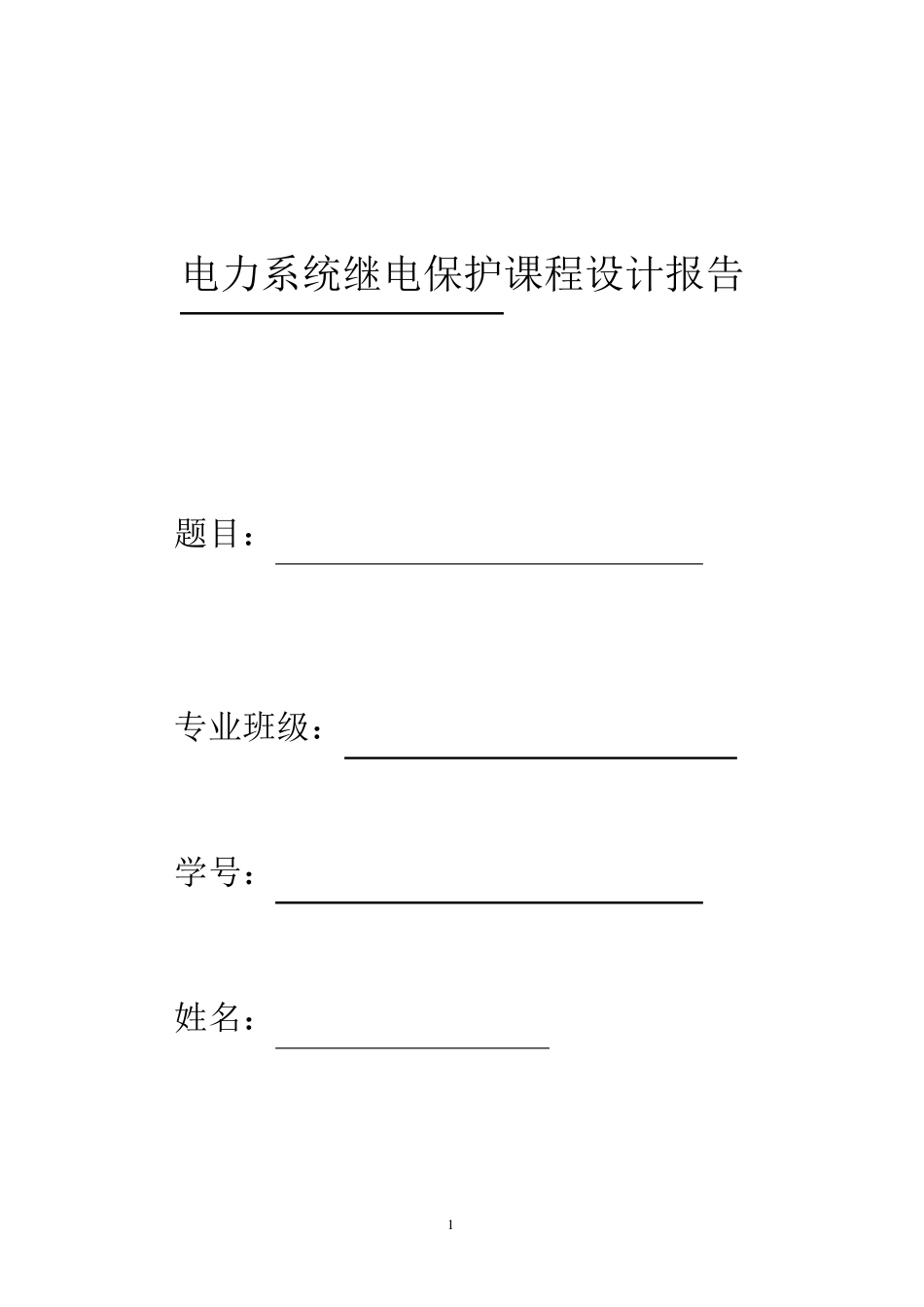

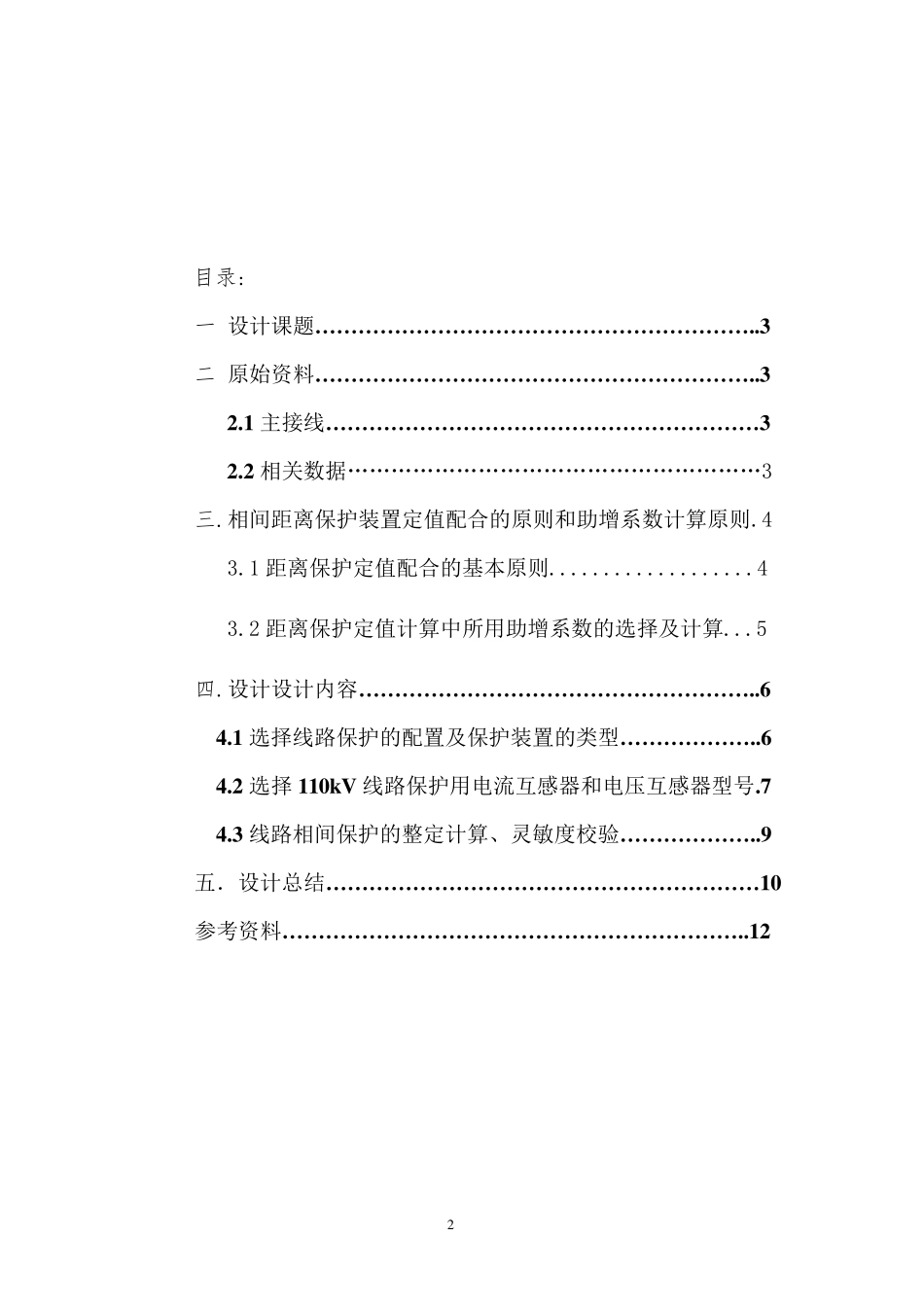

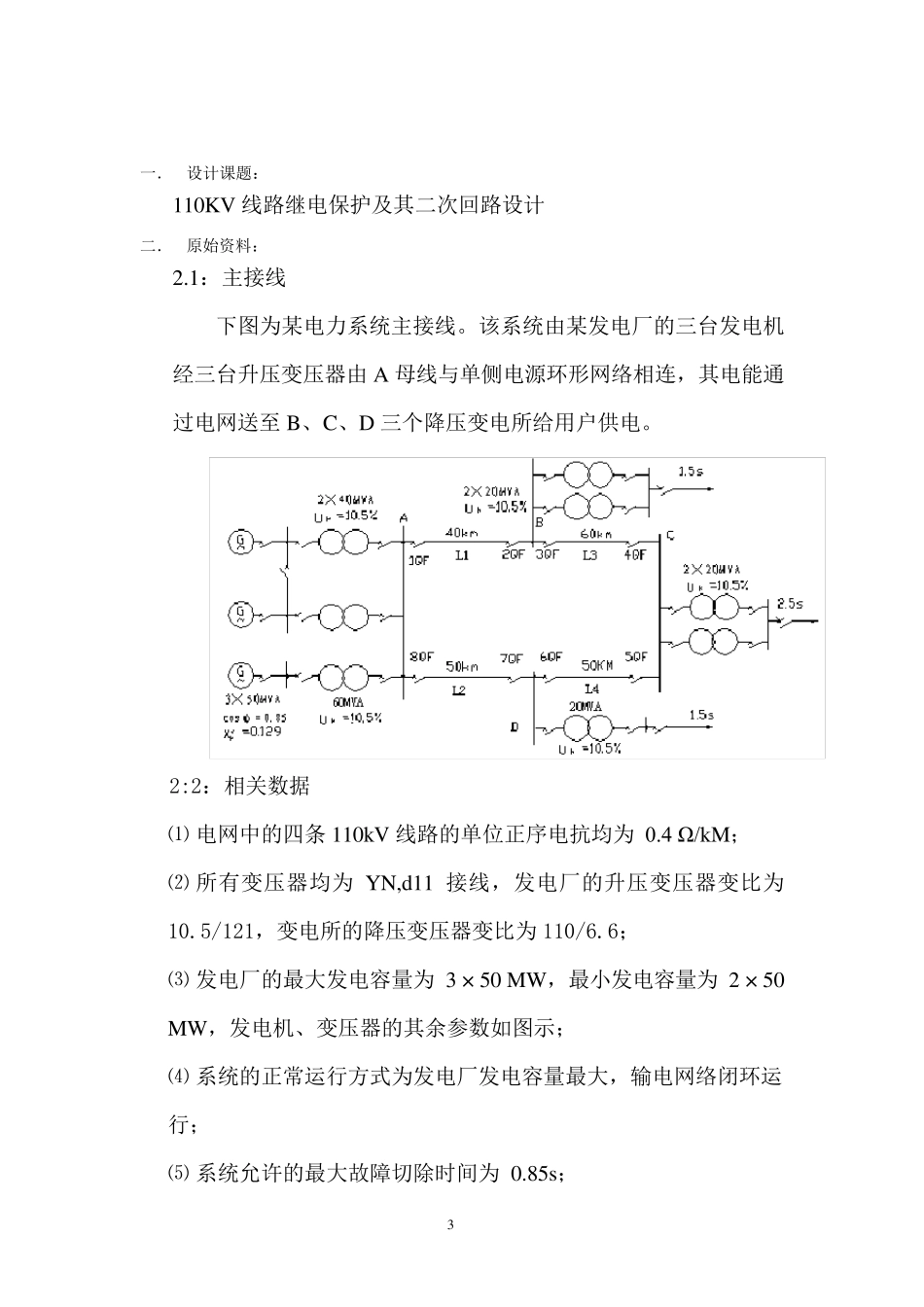

1 电力系统继电保护课程设计报告 题目： 专业班级： 学号： 姓名： 2 目录: 一 设计课题……………………………………………………..3 二 原始资料……………………………………………………..3 2.1 主接线……………………………………………………3 2.2 相关数据…………………………………………………3 三.相间距离保护装置定值配合的原则和助增系数计算原则.4 3.1 距离保护定值配合的基本原则...................4 3.2 距离保护定值计算中所用助增系数的选择及计算...5 四.设计设计内容………………………………………………..6 4.1 选择线路保护的配置及保护装置的类型………………..6 4.2 选择 110kV 线路保护用电流互感器和电压互感器型号.7 4.3 线路相间保护的整定计算、灵敏度校验………………..9 五．设计总结……………………………………………………10 参考资料………………………………………………………..12 3 一． 设计课题： 110KV 线路继电保护及其二次回路设计 二． 原始资料： 2.1：主接线 下图为某电力系统主接线。该系统由某发电厂的三台发电机经三台升压变压器由A 母线与单侧电源环形网络相连，其电能通过电网送至B、C、D 三个降压变电所给用户供电。 2:2：相关数据 ⑴ 电网中的四条 110kV 线路的单位正序电抗均为 0.4 Ω /kM； ⑵ 所有变压器均为YN,d11 接线，发电厂的升压变压器变比为10.5/121，变电所的降压变压器变比为110/6.6； ⑶ 发电厂的最大发电容量为 3 × 50 MW，最小发电容量为 2 × 50 MW，发电机、变压器的其余参数如图示； ⑷ 系统的正常运行方式为发电厂发电容量最大，输电网络闭环运行； ⑸ 系统允许的最大故障切除时间为 0.85s； 4 ⑹ 线 路 AB 、 BC 、 AD 、 CD 的 最 大 负 荷 电 流 分 别 为 230Ａ 、 150Ａ 、 230Ａ 和 140 Ａ ， 负 荷 自 启 动 系 数 ； ⑺ 各 变 电 所 引 出 线 上 的 后 备 保 护 的 动 作 时 间 如 图 示 ， △ t＝ 0.5s。 ⑻ 系 统 中 各 110kV 母 线 和 变 压 器 均 设 有 纵 差 动 保 护 作 为 主 保 护 。 三 ． 相 间 距 离 保 护 装 置 定 值 配 合 的 原 则 和 助 增 系 数 计 算 原 则 3.1： 距 离 保 护 定 值 配 合 的 基 本 原 则 距 离 保 护 ...
