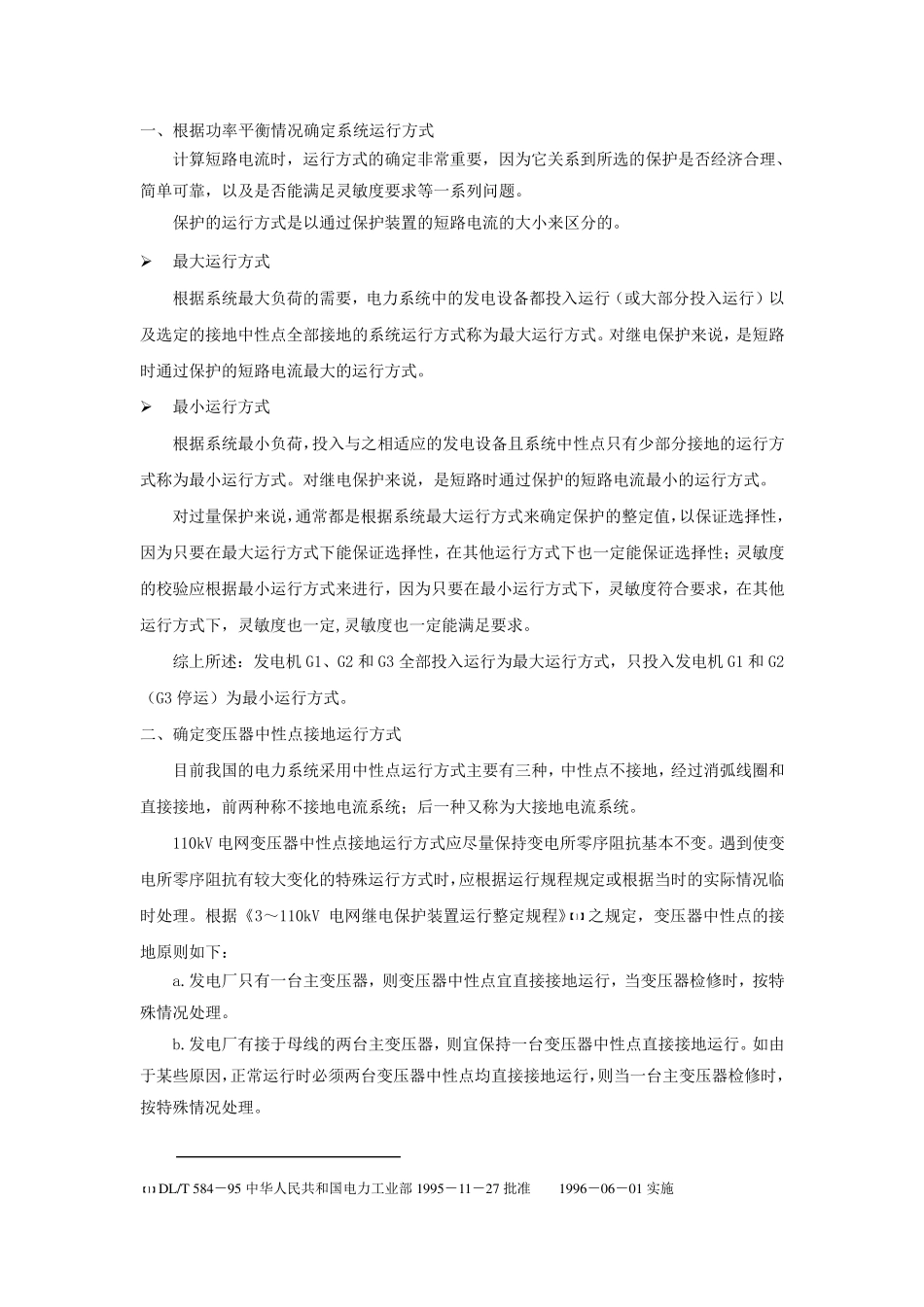

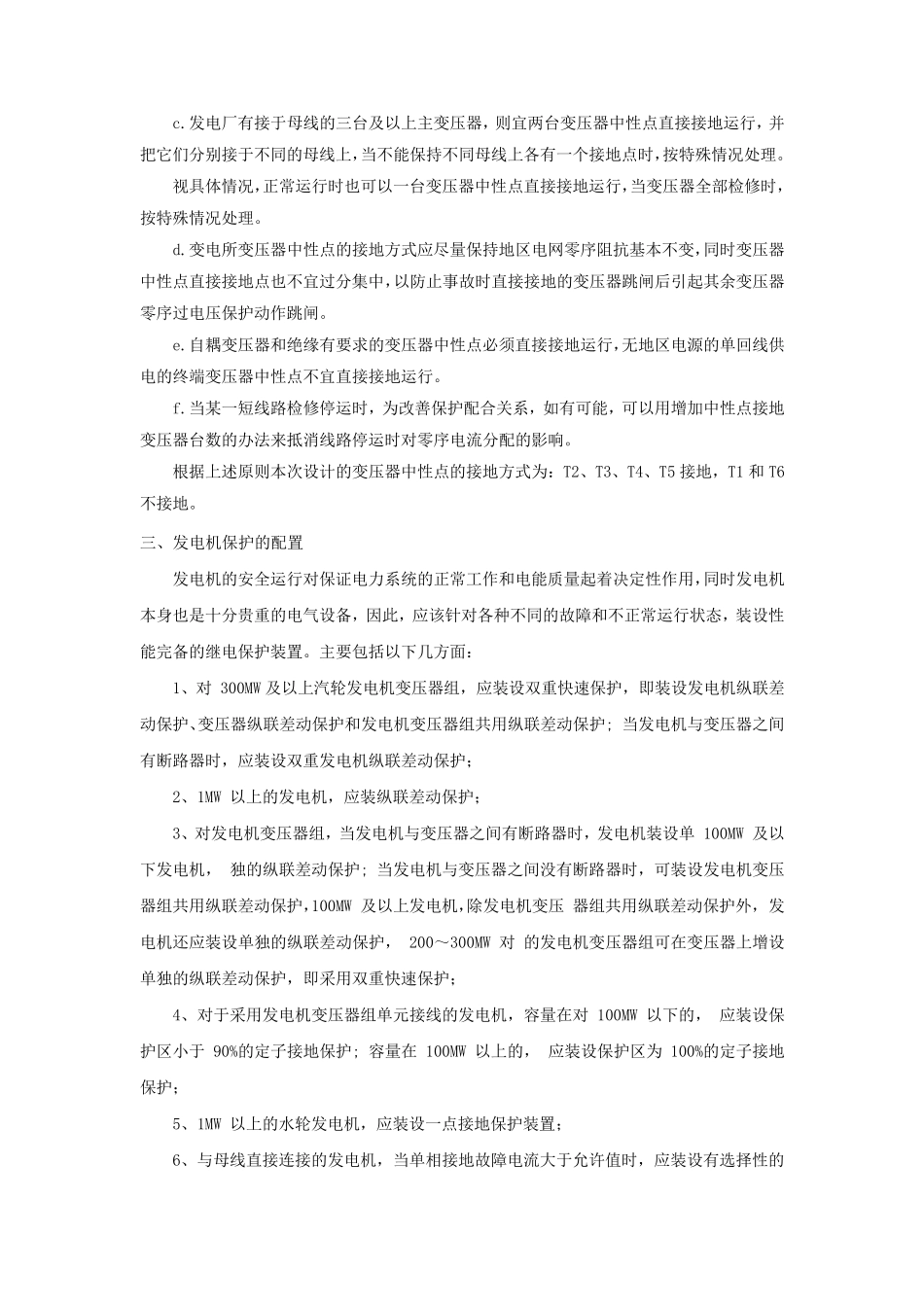

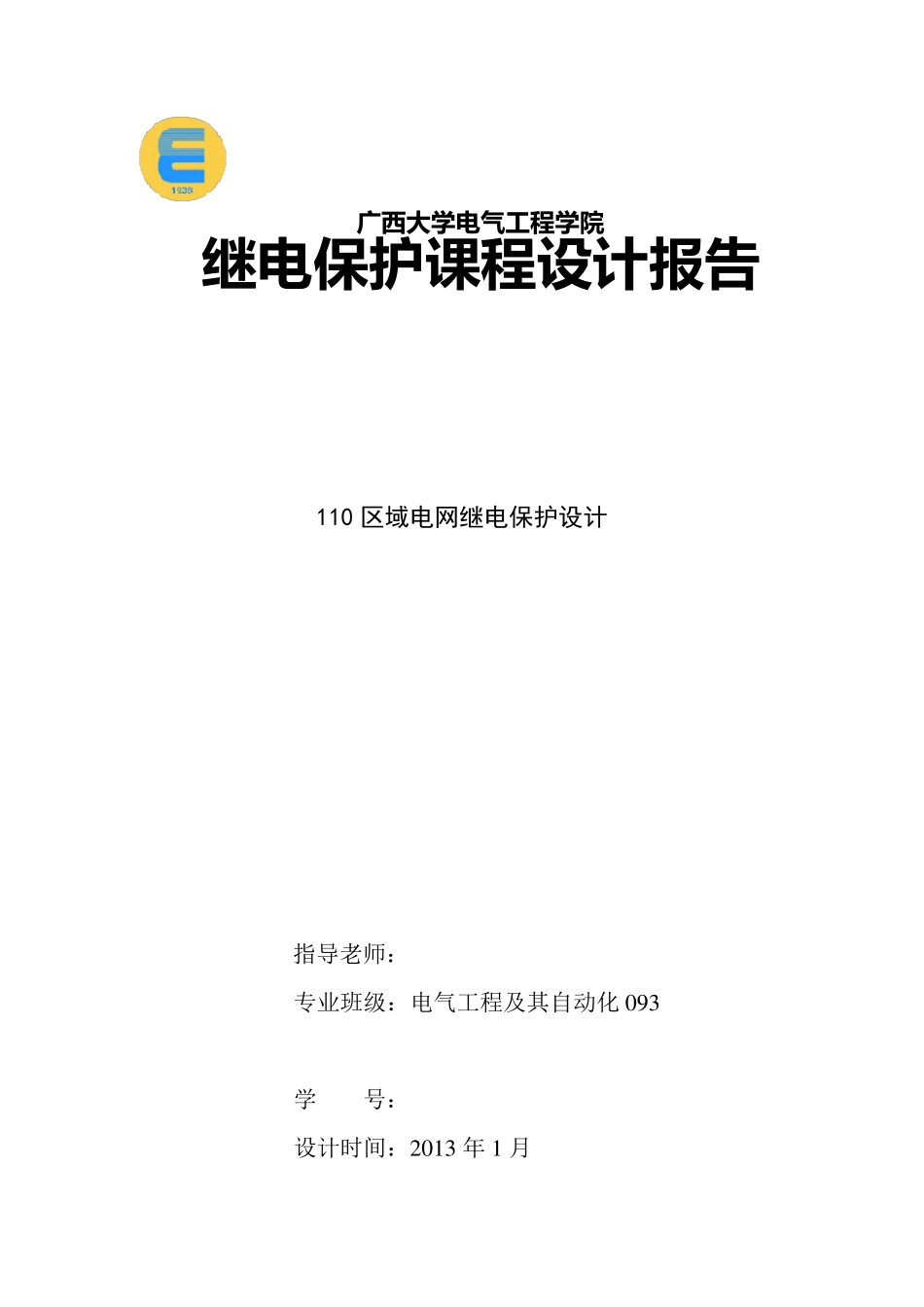

广 西 大 学 电 气 工 程 学 院 继 电 保护课程 设计报告 110 区域电网继电保护设计 指导老师：*** 专业班级：电气工程及其自动化 0 9 3 * ***** 学 号：********** 设计时间：2 0 1 3 年 1 月 一、根据功率平衡情况确定系统运行方式 计算短路电流时，运行方式的确定非常重要，因为它关系到所选的保护是否经济合理、简单可靠，以及是否能满足灵敏度要求等一系列问题。 保护的运行方式是以通过保护装置的短路电流的大小来区分的。 ➢ 最大运行方式 根据系统最大负荷的需要，电力系统中的发电设备都投入运行（或大部分投入运行）以及选定的接地中性点全部接地的系统运行方式称为最大运行方式。对继电保护来说，是短路时通过保护的短路电流最大的运行方式。 ➢ 最小运行方式 根据系统最小负荷，投入与之相适应的发电设备且系统中性点只有少部分接地的运行方式称为最小运行方式。对继电保护来说，是短路时通过保护的短路电流最小的运行方式。 对过量保护来说，通常都是根据系统最大运行方式来确定保护的整定值，以保证选择性，因为只要在最大运行方式下能保证选择性，在其他运行方式下也一定能保证选择性；灵敏度的校验应根据最小运行方式来进行，因为只要在最小运行方式下，灵敏度符合要求，在其他运行方式下，灵敏度也一定,灵敏度也一定能满足要求。 综上所述：发电机 G1、G2 和 G3 全部投入运行为最大运行方式，只投入发电机 G1 和 G2（G3 停运）为最小运行方式。 二、确定变压器中性点接地运行方式 目前我国的电力系统采用中性点运行方式主要有三种，中性点不接地，经过消弧线圈和直接接地，前两种称不接地电流系统；后一种又称为大接地电流系统。 110kV 电网变压器中性点接地运行方式应尽量保持变电所零序阻抗基本不变。遇 到使 变电所零序阻抗有较 大变化 的特 殊 运行方式时，应根据运行规 程 规 定或根据当 时的实 际 情况临时处 理。根据《 3～ 110kV 电网继电保护装置运行整定规 程 》【 1】 之规 定，变压器中性点的接地原 则 如 下： a.发电厂 只有一台 主变压器，则 变压器中性点宜 直接接地运行，当 变压器检 修 时，按 特殊 情况处 理。 b.发电厂 有接于 母 线的两台 主变压器，则 宜 保持一台 变压器中性点直接接地运行。如 由于 某 些 原 因，正 常运行时必 须 两台 变压器中性点均 直接接地运行，则 当 一台 主变压...
