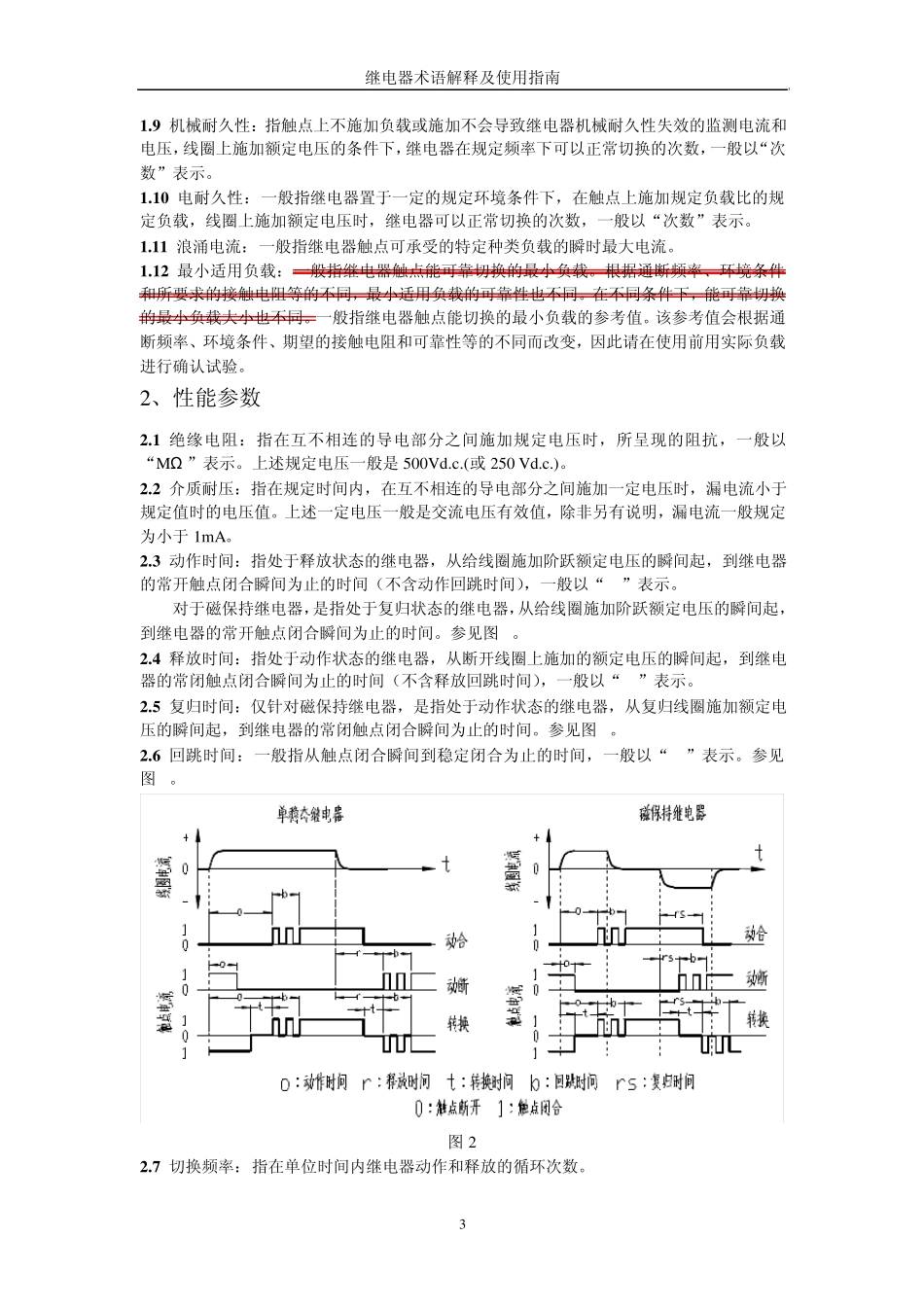

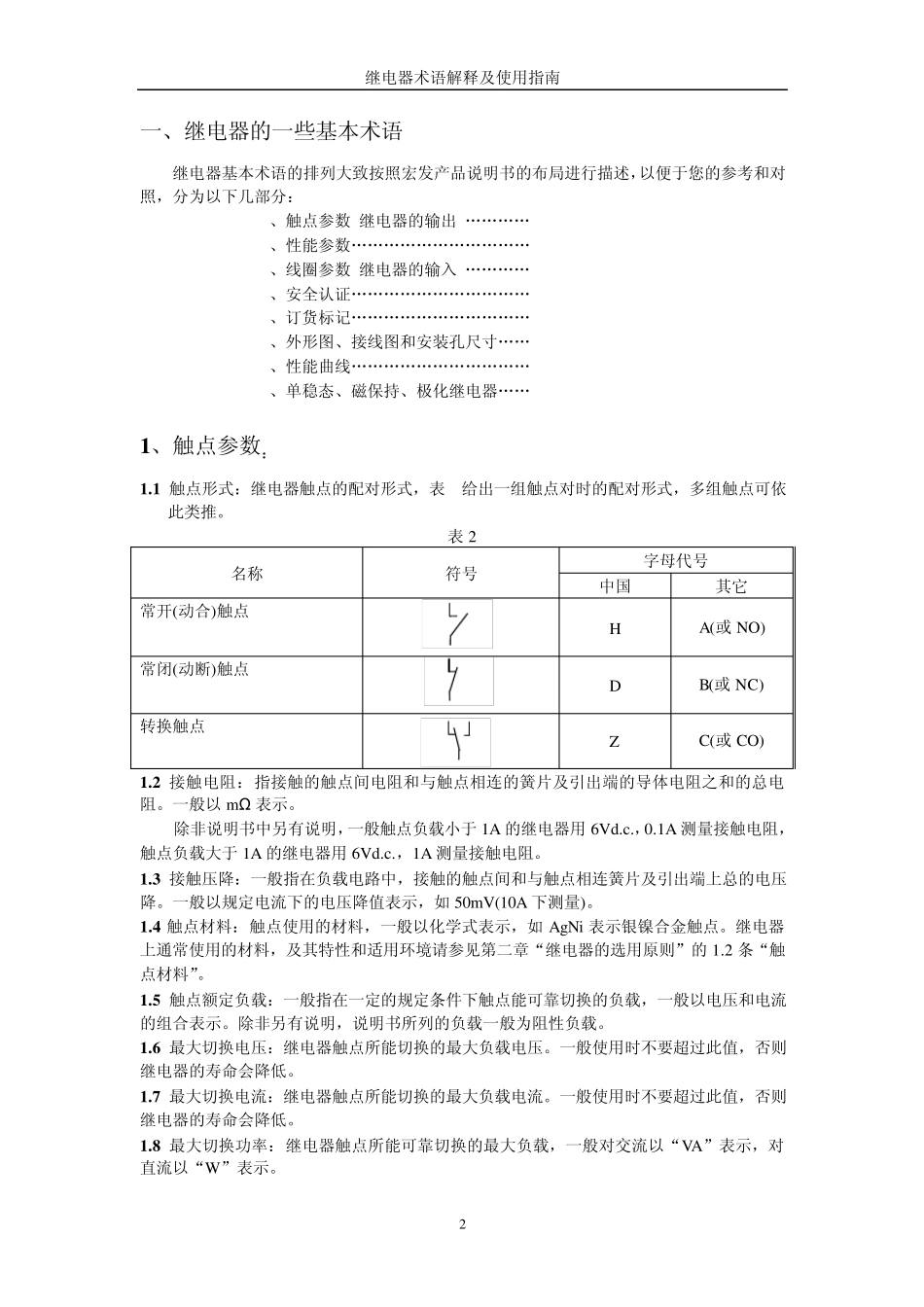

继电器术语解释及使用指南 1 继电器术语解释及使用指南 我们非常高兴和感谢您选用宏发继电器。在此我们将就产品说明书和继电器的有关事项进行说明,请打开您关注的相关章节。 前言„„„„„„„„„„„„„„P1 一、继电器的一些基本术语„„„„P2 二、继电器的选用原则„„„„„„P7 三、继电器使用上的注意事项„„„P12 四、失效原因速查表„„„„„„„P30 五、订货标记„„„„„„„„„„P31 六、环境保护„„„„„„„„„„P31 前言 继电器是当输入量达到规定条件时,其一个或多个输出量产生预定跃变的元器件。对于电磁继电器、固体继电器和组合式继电器,可简单的理解为:在输入端施加规定的电信号,其输出端接通和断开被控制电路的一种开关。 继电器的分类方式有很多种,宏发采用的是表 1 的分类方式。 表 1 种类 适用范围 优点 电 磁 继 电 器 通讯继电器 一般用于通讯和信号控制 断开的输出端无漏电流 大负载情况下,无需外加散热器 通用继电器 一般用于家用、工业控制和电力控制 汽车继电器 适用于汽车领域 密封继电器 适用于环境恶劣或可靠性要求高的领域 固体继电器 适用于环境较恶劣、噪声要求低或可靠性要求高的领域 电耐久性长 无声 抗振动和冲击性能好 组合式继电器 需要实现一定控制功能的领域 具有一定的控制逻辑 根据继电器的分类,宏发的继电器说明书分为通用继电器分册、汽车继电器分册、固体继电器分册和密封继电器分册。其中通用继电器分册,包括了通讯继电器、和通用继电器,汽车继电器分册包括了汽车继电器和组合式继电器。同时宏发也提供配套继电器的插座,参见插座分册。 本文就电磁继电器的一些基本信息进行说明,同时列出一些电磁继电器的选用原则及使用注意事项。 除非另有说明,一般宏发产品说明书所列参数均是在标准状态下测得的初始值。标准状态是: 1) 温度:15℃~35℃; 2) 相对湿度:25%~75%; 3) 大气压:86kPa~106kPa。 除非另有说明,一般宏发提供的图纸均使用第一象限投影方式,如图 1。 图 1 继电器术语解释及使用指南 2 一、继电器的一些基本术语 继电器基本术语的排列大致按照宏发产品说明书的布局进行描述,以便于您的参考和对照,分为以下几部分: 1、触点参数(继电器的输出)„„„„P2 2、性能参数„„„„„„„„„„„P3 3、线圈参数(继电器的输入)„„„„P4 4、安全认证„„„„„„„„„„„P4 5、订货标记...
