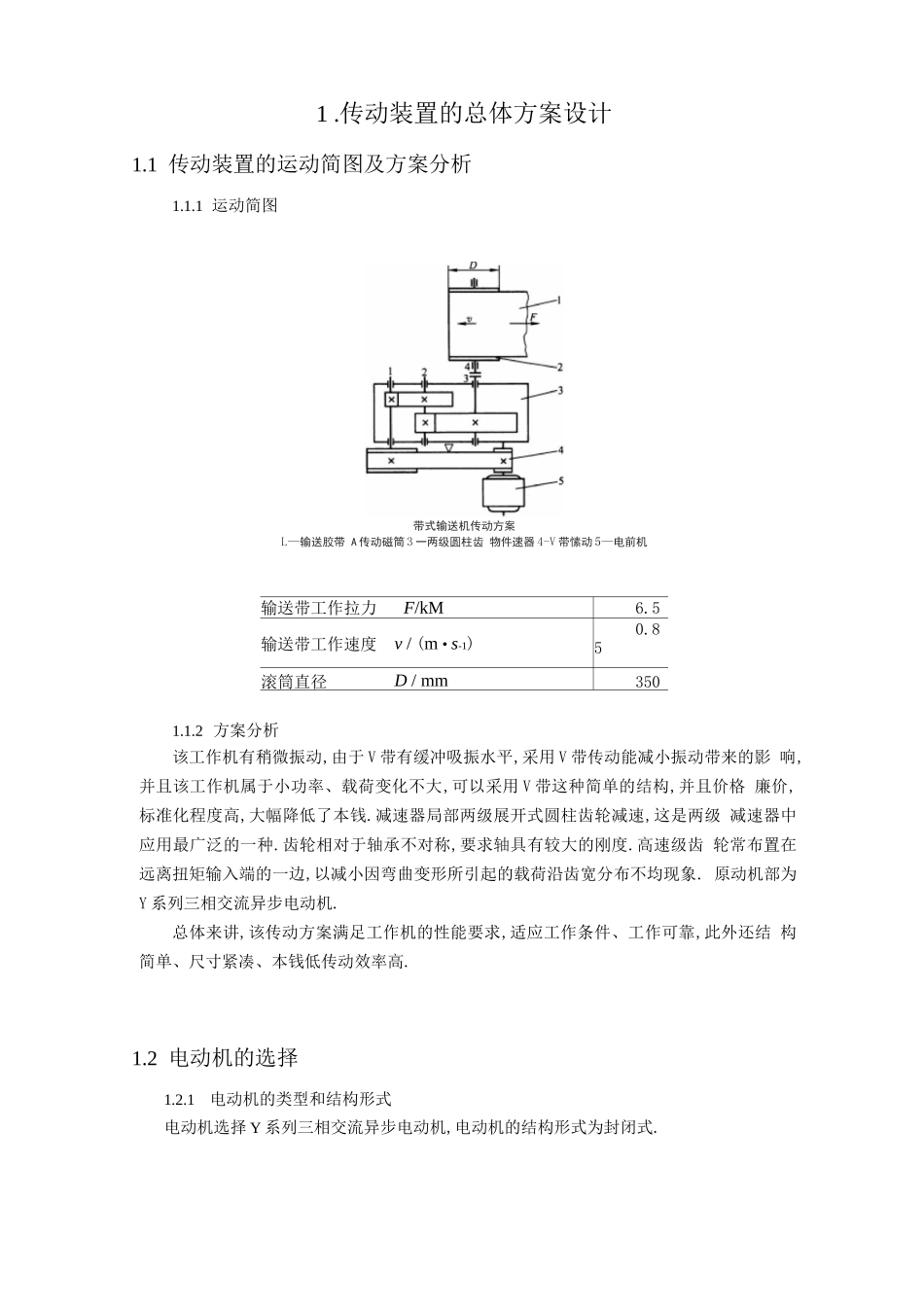

1 .传动装置的总体方案设计1.1 传动装置的运动简图及方案分析1.1.1 运动简图带式输送机传动方案L—输送胶带 A 传动磁筒 3 一两级圆柱齿 物件速器 4-V 带愫动 5—电前机输送带工作拉力F/kM6.5输送带工作速度v / (m • s-1)0.85滚筒直径D / mm3501.1.2 方案分析该工作机有稍微振动,由于 V 带有缓冲吸振水平,采用 V 带传动能减小振动带来的影 响,并且该工作机属于小功率、载荷变化不大,可以采用 V 带这种简单的结构,并且价格 廉价,标准化程度高,大幅降低了本钱.减速器局部两级展开式圆柱齿轮减速,这是两级 减速器中应用最广泛的一种.齿轮相对于轴承不对称,要求轴具有较大的刚度.高速级齿 轮常布置在远离扭矩输入端的一边,以减小因弯曲变形所引起的载荷沿齿宽分布不均现象. 原动机部为Y 系列三相交流异步电动机.总体来讲,该传动方案满足工作机的性能要求,适应工作条件、工作可靠,此外还结 构简单、尺寸紧凑、本钱低传动效率高.1.2 电动机的选择1.2.1电动机的类型和结构形式电动机选择 Y 系列三相交流异步电动机,电动机的结构形式为封闭式.1.2.2 确定电动机的转速由于电动机同步转速愈高,价格愈贵,所以选取的电动机同步转速不会太低.在一般 机械设计中,优先选用同步转速为 1500 或 1000r/min 的电动机.这里选择 1500r/min 的 电动机.1.2.3 确定电动机的功率和型号1.计算工作机所需输入功率P 二 FvLW 1000由原始数据表中的数据得P _ ZLW 10006.5 义 0.85 x103=KW1000=5.25kW2.计算电动机所需的功率 P (kW) dPd = P / n式中,n 为传动装置的总效率n =nn , - -n式子中 n1,n2 ,n n分别为传动装置中每对运动副或传动副的效率.带传动效率 n = 0.951一对轴承效率 n = 0.992齿轮传动效率 n = 0.983联轴器传动效率 n 4= 0.99滚筒的效率 n = 0.965总效率 n = 0.95 x 0.993 x 0.982 x 0.99 x 0.96 = 0.84P = Pd n5.525=kW 取 P = 7.5 kW0.84d=6.58 kW查表［011.186 得 选择 Y132M—4 型电动机电动机技术数据如下:额定功率〔kW 〕 ： 7.5kW满载转速〔r/min 〕 ： 1440r/min额定转矩〔N / m 〕 ： 2.2N / m最大转矩〔N / m 〕 ： 2.2N / m运输带转速60 v 兀 D60 x 0.853.14 x 0.35=46.4 r /min1.3 计算总传动比和分配各级传动比1.3.1 确定总传动比电动机满载速率 n ,工作机所需转速 n m总传动比,为各级传动比的连...
