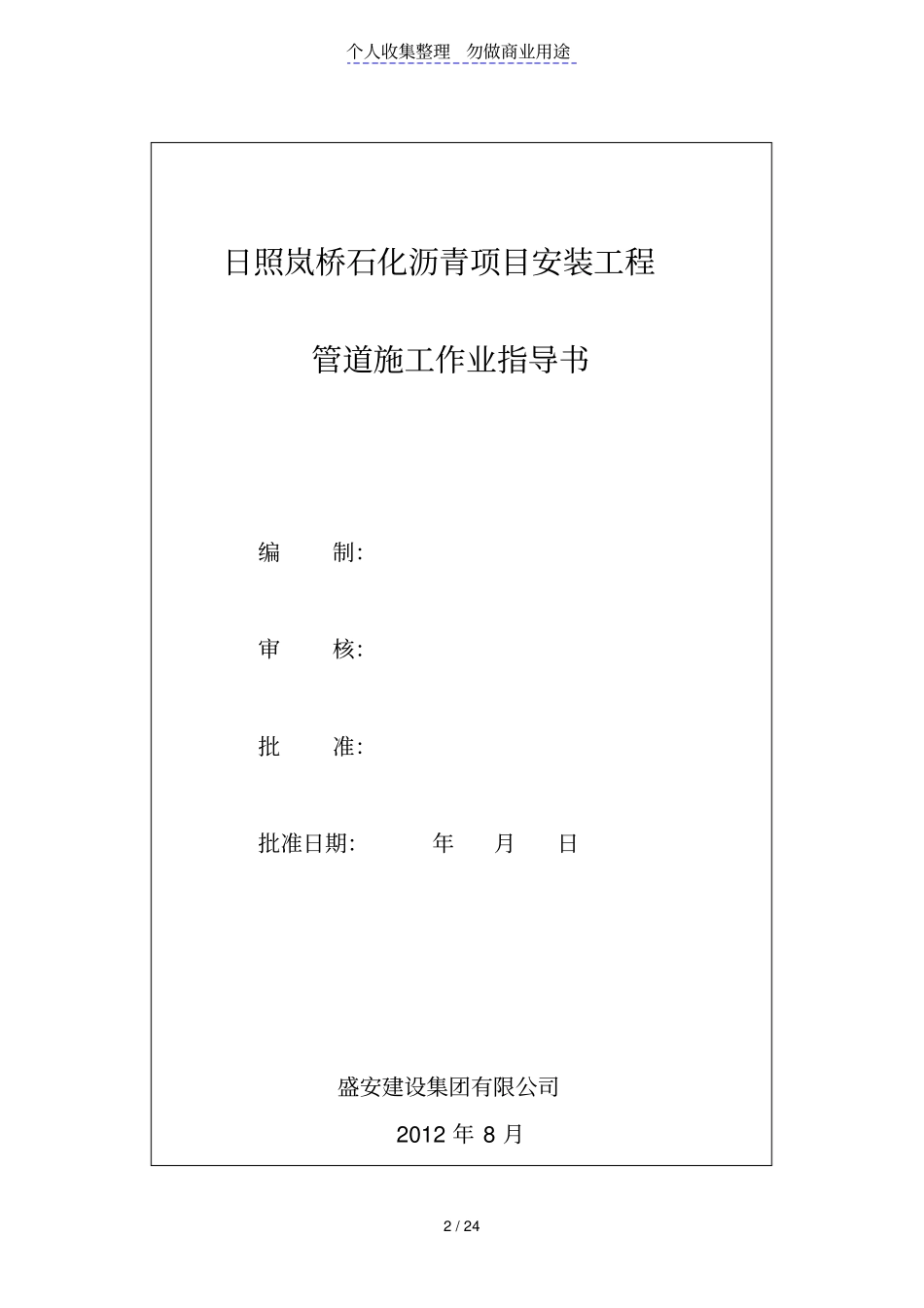

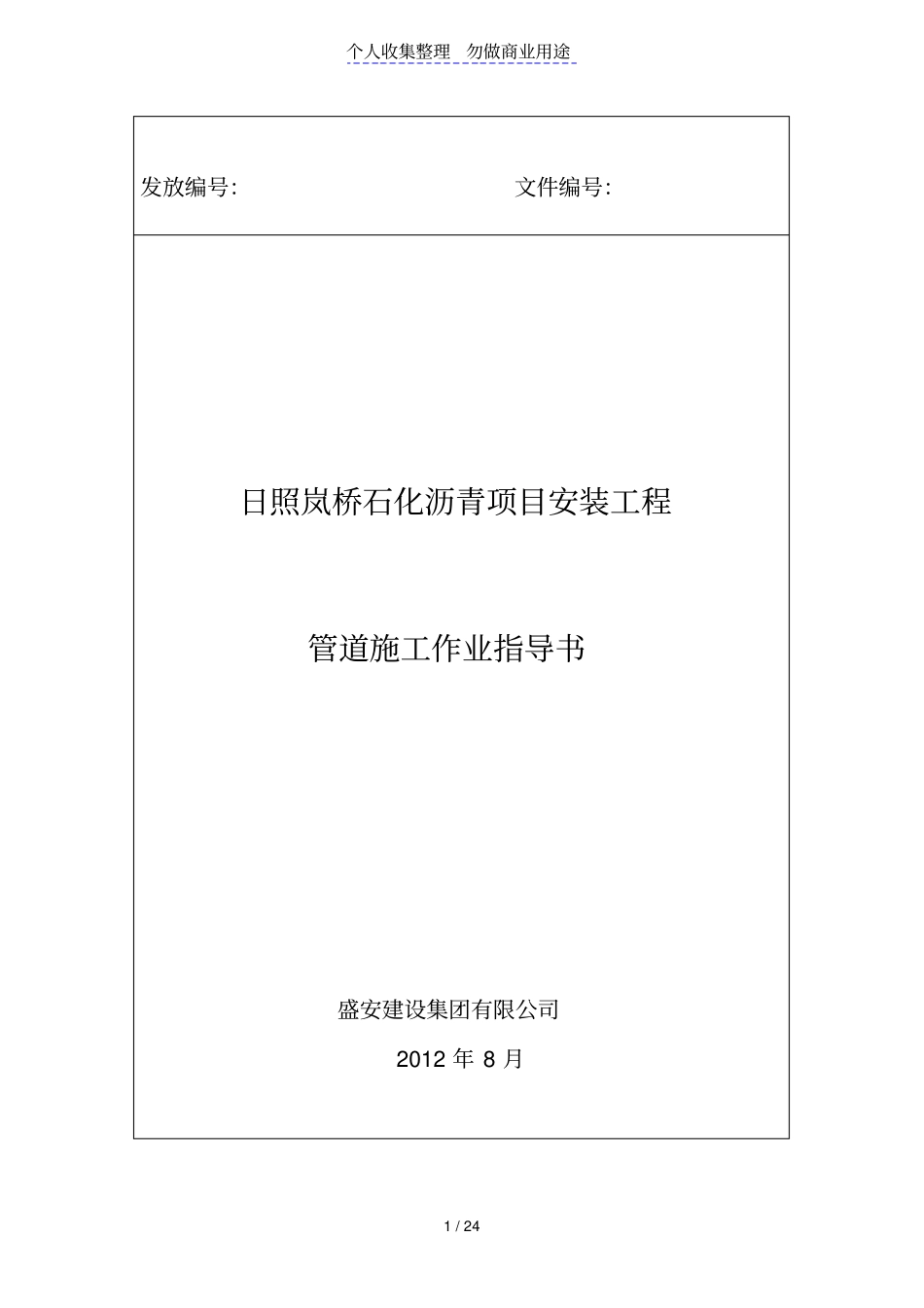

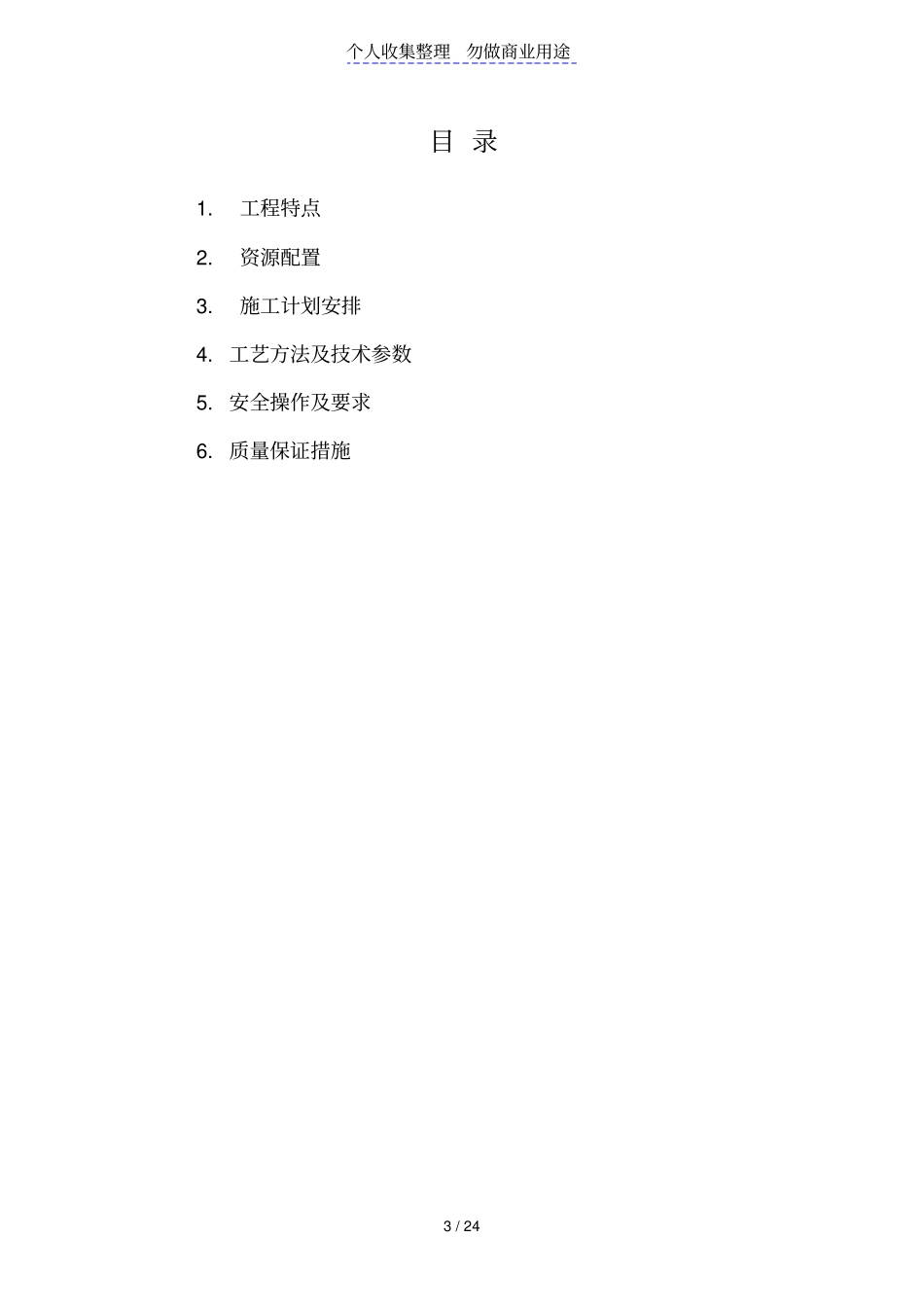

个人收集整理勿做商业用途1 / 24 发放编号：文件编号：日照岚桥石化沥青项目安装工程管道施工作业指导书盛安建设集团有限公司2012 年 8 月个人收集整理勿做商业用途2 / 24 日照岚桥石化沥青项目安装工程管道施工作业指导书编制：审核：批准：批准日期：年月日盛安建设集团有限公司2012 年 8 月个人收集整理勿做商业用途3 / 24 目 录1.工程特点2.资源配置3.施工计划安排4. 工艺方法及技术参数5. 安全操作及要求6. 质量保证措施个人收集整理勿做商业用途4 / 24 一、工程特点1、编制说明：本作业指导书适用于日照岚桥港口石化有限公司沥青项目原料预处理装置安装工程项目管道安装作业，其范围涉及常压塔区、 沟一 1 区( 一) 、电脱盐区、减压塔区、沟 -2 区、管桥区、泵区、常压炉区、减压炉区、三注区、电精制区、沟 -1 区（二）等单元。本工程施工现场危险源多，施工危险性大，需制订安全施工措施并细化到施工每个工序，工艺管道所使用的管子有碳钢、不锈钢、合金钢及20R+316复合管道等材质、阀门及配件，型号规格较多，管道选用标准涉及面广。工艺管道输送的工艺介质多， 多为原油分馏后的甲乙类可燃流体，此类系统的管道在一定温度和压力的条件下进行生产，管道安装的严密性要求和洁净度相对较高，管道级别 SHB级，对焊接要求较高，同时存在大管径管道吊装，为安全、保质、高效完成施工任务， 特编制本方案。 其它补充性技术交底和安全交底等文字性材料也作为本方案的重要组成部分本方案主要阐述工艺管道的施工工艺，以指导和组织将来的现场施工。2、编制依据2.1 《工业金属管道工程施工及验收规范》 GB50235— 2010 2.2 《现场设备、工业管道焊接工程施工及验收规范》 GB50236— 2011 2.3 《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011 2.4 岳阳工程设计有限公司设计的施工图纸2.5 现场情况调查资料及本公司以往施工经验；2.6 本公司质量 / 环境 / 职业健康安全管理体系文件3．主要实物工程量序号名称材质延长米（ m）1 无缝钢管20＃/20R 32490 2 不锈钢管316L(00Cr17Ni14Mo2)/3212500 3 合金管1Cr5Mo 620 4 复合管 20R+316L 60 合计35670 个人收集整理勿做商业用途5 / 24 二、资源的配置1、劳动力计划工种人数备注管工 30 管道、管托下料组对电焊60 管道焊接气焊6 管道切割起重1 管道吊装力工30 配合以上工种工作管理人员8 现场管理材料管理人员3...
