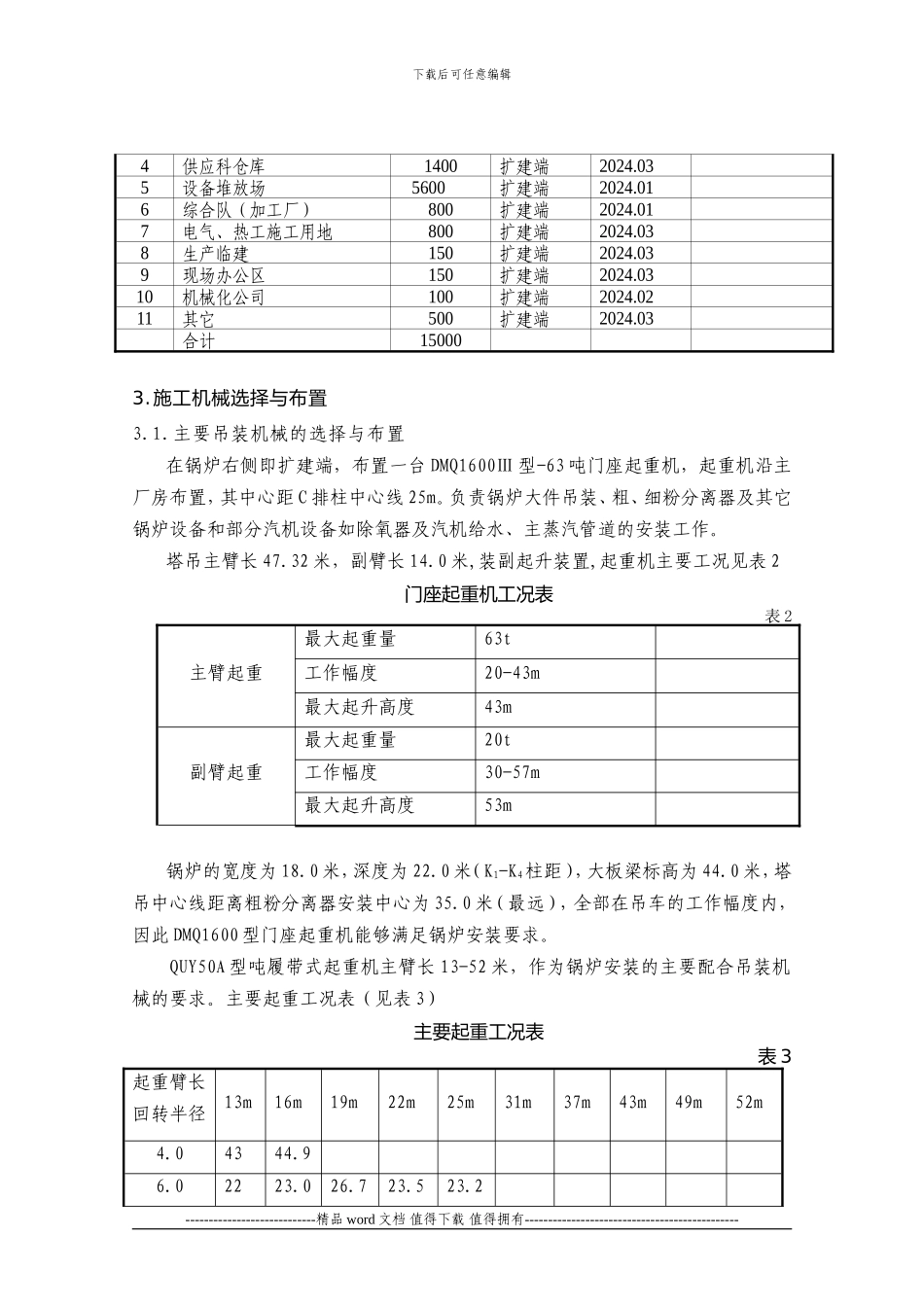

下载后可任意编辑第一节 施工总平面布置1.施工平面布置说明1.1.施工总平面布置是根据厂区总平面布置、火电厂施工要求、工程量、厂区交通及地形、地质条件等因素综合考虑的。1.2.施工总平面布置是施工组织设计中十分重要的一个环节，施工场地布置按布局紧凑、合理，满足生产需要，方便施工，节约用地，利于管理的要求进行规划1.3.合理组织交通运输，道路尽可能永临结合，使施工的各个阶段能做到交通方便、运输畅通，尽量避开反向运输和减少二次搬运。1.4.总体布置满足有关规程对安全、防洪、防火防雷和环境保护等要求，达到安全文明施工，总体指标符合《火力发电厂施工组织大钢设计》规定和《火力发电工程施工组织设计导则》规定。1.5.运用运筹学、线形规划的方法，按施工流程划分施工区域，从整体考虑，尽量布置合理，使各专业和工种之间互不干扰，便于管理。1.6.施工用的半永久性建筑尽可能做到近远期结合。2.施工场地划分2.1.锅炉设备组合场布置在锅炉扩建端即锅炉右侧，在此进行锅炉钢架、受热面设备如水冷壁、过热器、省煤器的地面组合，考虑到节约场地，个别受热面设备组合实行上下叠加方式。2.2.汽轮发电机设备堆放和组合场布置在主厂房扩建端，在组合场布置汽机设备检修和主给水、主蒸汽管道的地面组合。2.3.设备堆放场和供应科仓库布置在施工现场的南侧上，设备堆放要根据安装顺序和堆放要求存放。2.4.负责锅炉六道和循环水管道加工制作的加工厂布置在供应科仓库的东边，便于现场运输。在加工配置厂布置一台起重量为 10 吨的桥式吊。2.5.电气、热工施工用地利用现场边角地带布置。2.6.施工场地划分一览表（见表 1）施 工 场 划 分 一 览 表表 1序号用 途面积（m2）位 置需用时间备注1汽机设备置场及组合场1000扩建端2024.032锅炉设备置场及组合场3500扩建端2024.033电除尘设备置场及组合场100扩建端2024.03----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑4供应科仓库1400扩建端2024.035设备堆放场 5600扩建端2024.016综合队（加工厂）800扩建端2024.017电气、热工施工用地800扩建端2024.038生产临建150扩建端2024.039现场办公区150扩建端2024.0310机械化公司100扩建端2024.0211其它500扩建端2024.03合计150003.施工机械选择与布置3.1.主要吊装机械的选择与布置在锅炉右侧即扩建端，布置一台 DMQ1600Ⅲ 型-63 吨门座起重机，起重机沿...
