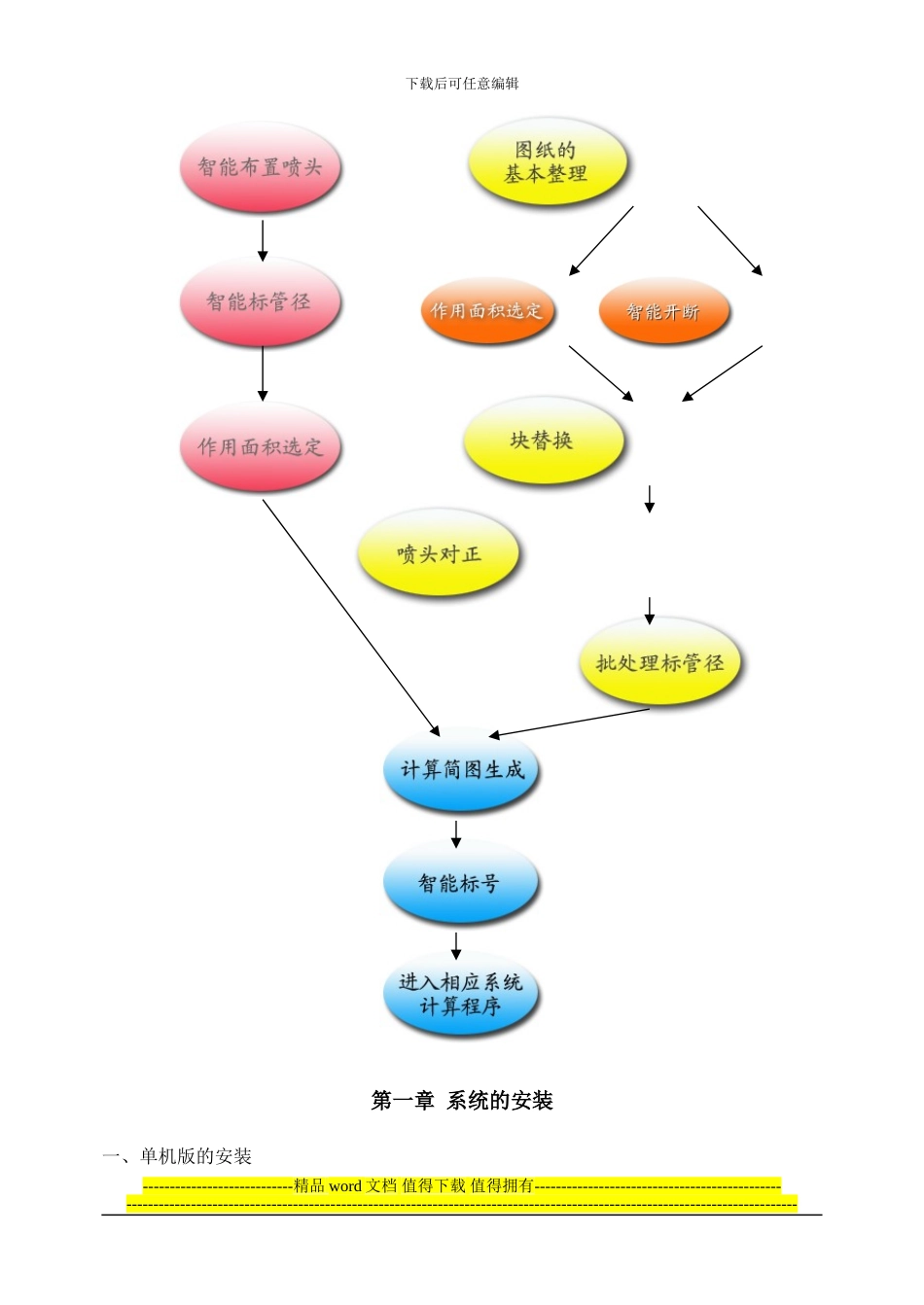

《消防工程 CAD》V5.0快 速 学 习 手 册天津市兆龙软件开发有限公司使 用 说 明《消防工程 CAD 》是由本公司独立开发并拥有自主知识产权的一种操作简便、功能强大且有多项下载后可任意编辑特别功能的智能化消防工程计算机辅助设计软件。它也是国际首创的消防工程 CAD 设计软件。 《消防工程 CAD》可运行在 IBM/PC 及其兼容机上,最低配置是：PⅡ、64M 内存，至少 100M 硬盘空间，全部安装需要 200M 硬盘 （其中《多媒体教室》共 100 兆，可以直接在光盘上播放）。必要的硬件为键盘、鼠标器、VGA 显示器、打印机。假如要运行本软件中的《多媒体教室》，还应配置声卡和音箱。单机版程序的运行件环境：可在 WIN9X/ME/2000/NT/XP 下使用、V5.0 支持的 AUTOCAD 版本为 AutoCAD R14/2000/2024/2024/2024/2024/2024/2024； 网络版还需要局域网支持。硬件介质包括：安装光盘、使用说明书和软件加密狗。加密狗分为并口或 USB 两种，用户可任选一种。下面就本软件的特点和使用方法作一个简要的说明：1.本软件一个最大的特点是对于用常见绘图软件画出的图都有着良好的兼容性。下图所示流程即为使用《消防工程 CAD》进行消防工程设计的一般步骤。红色模块为完全使用本软件进行设计的一般流程；黄色模块为对已有设计方案进入本软件时进行设计的一般流程。您点击相应模块便可对具体功能进行详细了解。2.说明：在本软件中图纸比例 1：1 是指实际中 1m 的长度在绘图时用 1000 来表示,假如 1m 的长度在绘图时用 10 来表示则图纸比例应为 1：100。3.本软件的绘图功能具有强大的兼容性。对于其它绘图软件出的图纸（管线）均可识别。设计中假如图纸中喷头用圆或本软件中的符号表示，则可直接进入本软件设计的各项操作中；假如喷头是自定义的图块，则在标管径前可通过“块替换”命令将喷头替换成本软件中相应类型的喷头，再进行后续处理。4.本软件提供了多种技术支持的方法，以便在您使用软件的同时给予及时的帮助。例如：对于AUTOCAD R14 以上版本您在使用各种绘图功能时，点击 F1 键，系统可立即调出相应功能的文字说明，帮助您更详细的学习软件的使用。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后...
