东莞市黄江镇旺盛街道路改造工程施工组织设计方案VIP免费

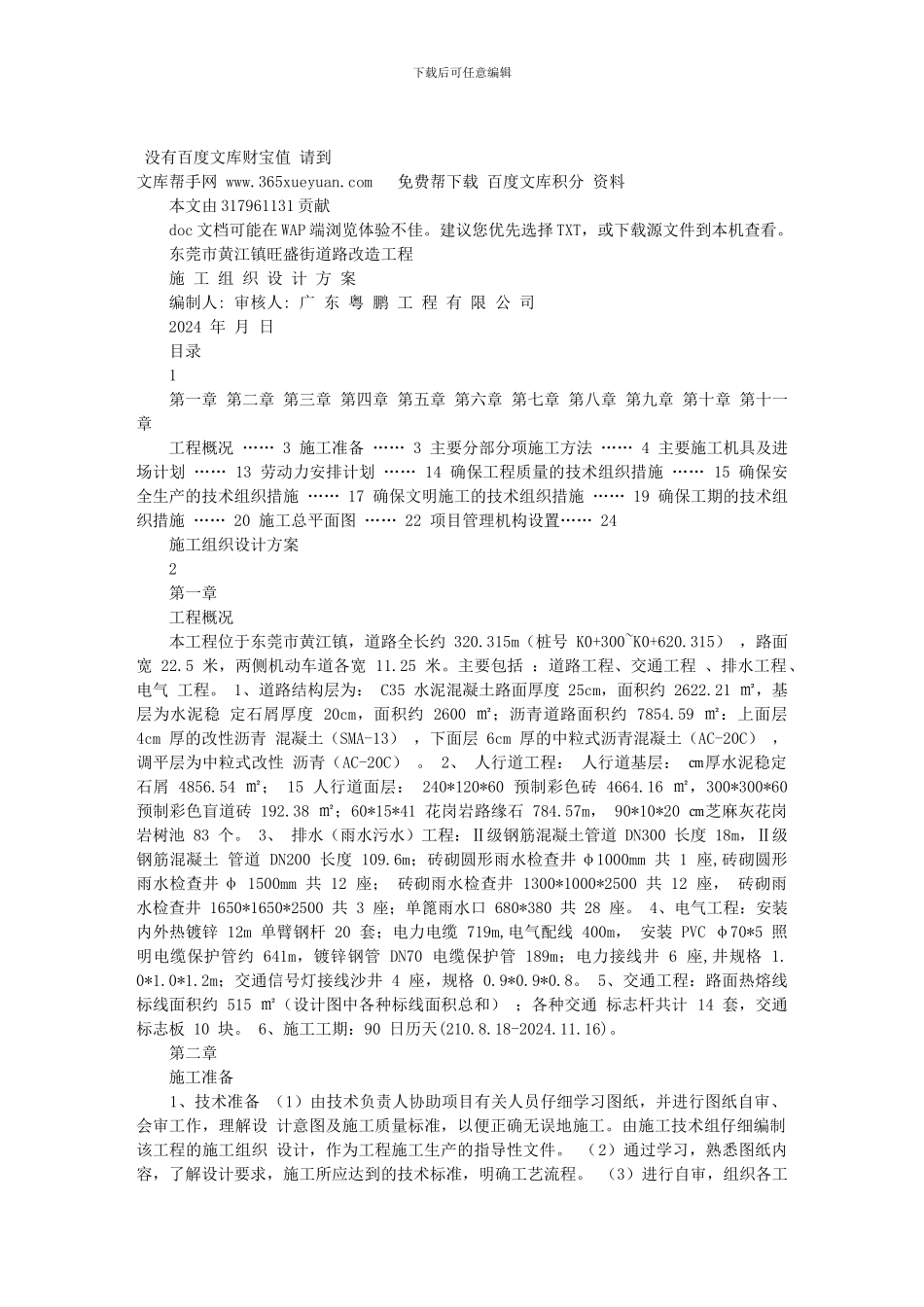

东莞市黄江镇旺盛街道路改造工程施工组织设计方案_第1页
1/18

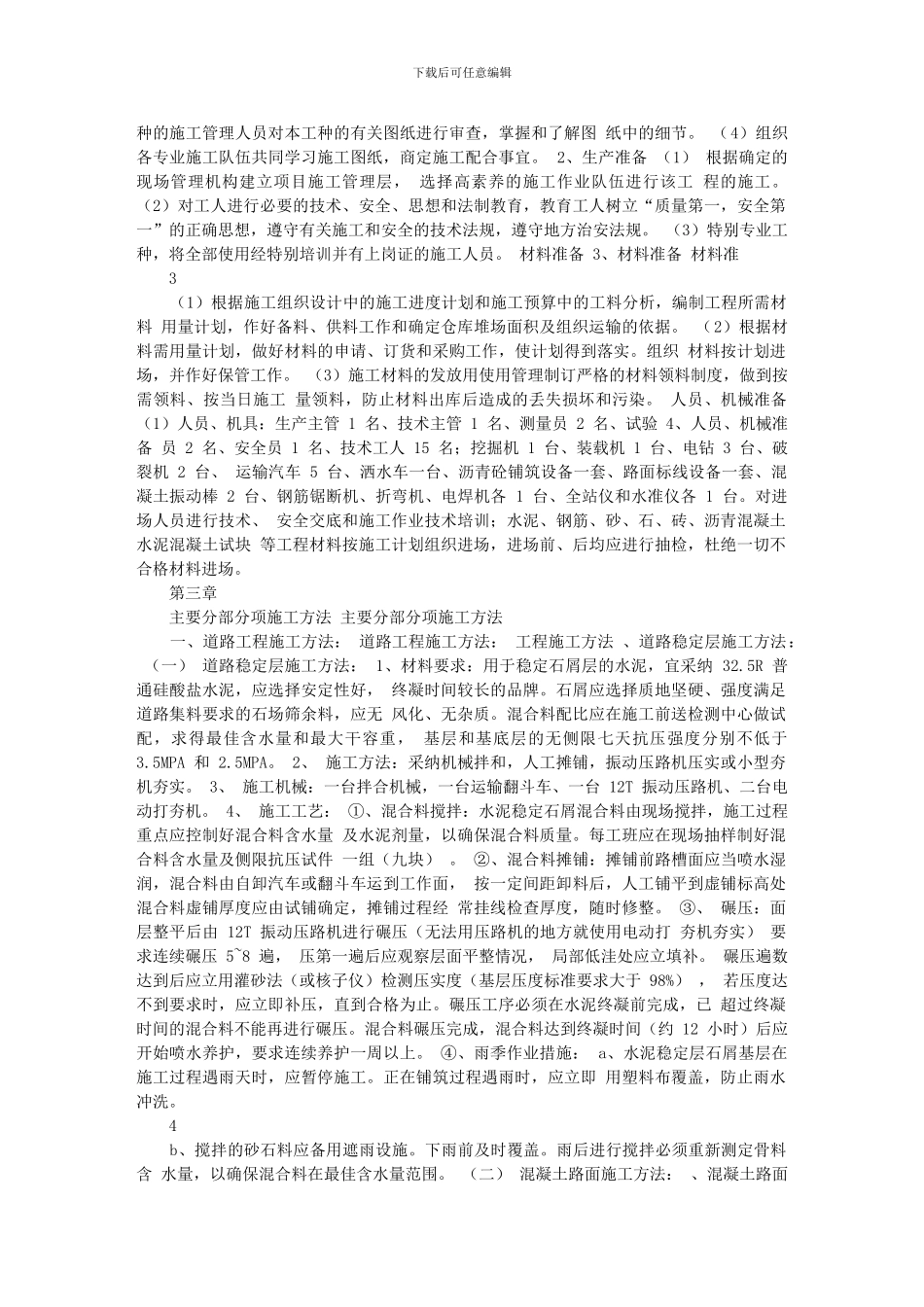

东莞市黄江镇旺盛街道路改造工程施工组织设计方案_第2页
2/18

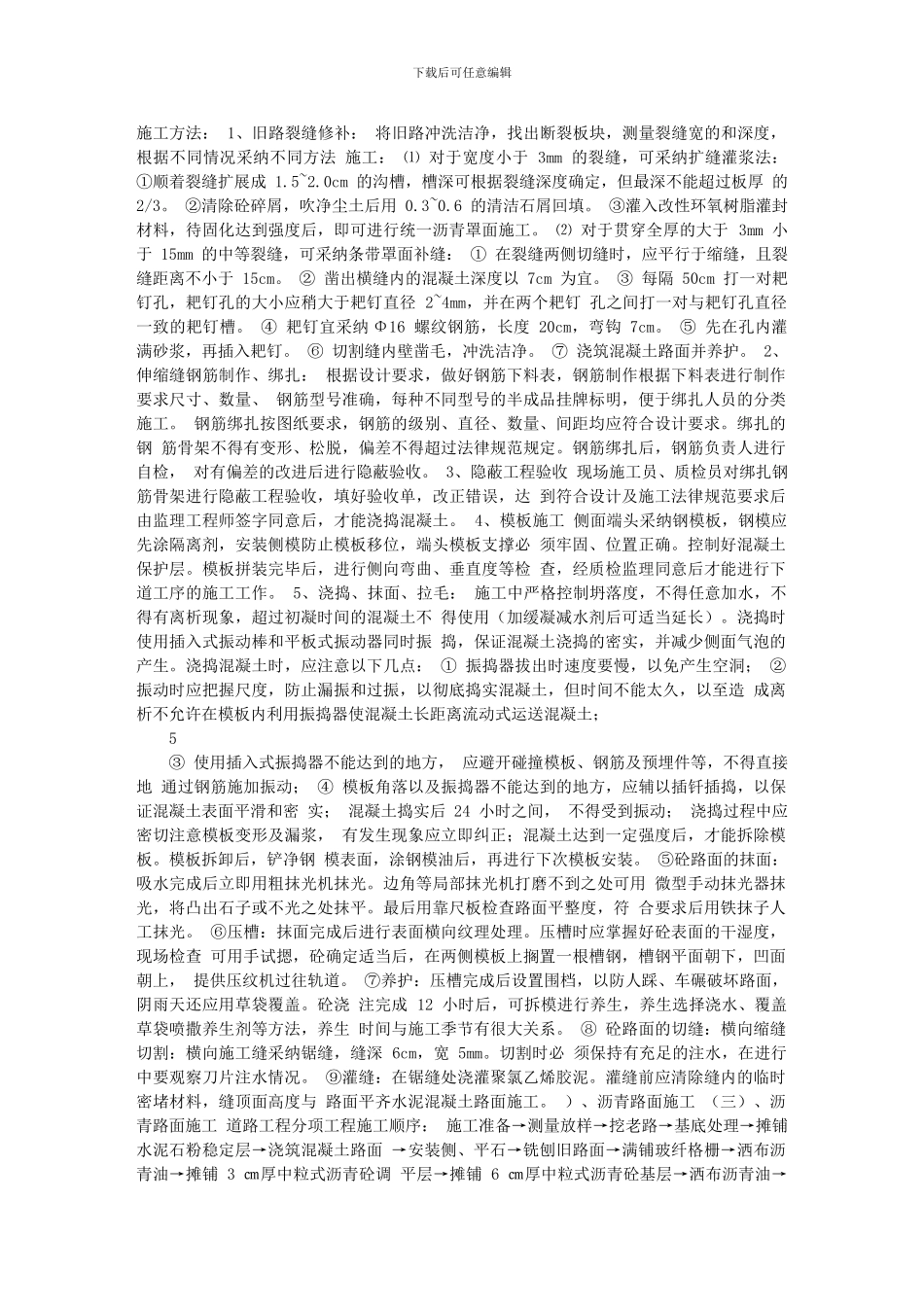

东莞市黄江镇旺盛街道路改造工程施工组织设计方案_第3页
3/18
下载后可任意编辑 没有百度文库财宝值 请到文库帮手网 www.365xueyuan.com 免费帮下载 百度文库积分 资料 本文由 317961131 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT,或下载源文件到本机查看。 东莞市黄江镇旺盛街道路改造工程 施 工 组 织 设 计 方 案 编制人: 审核人: 广 东 粤 鹏 工 程 有 限 公 司 2024 年 月 日 目录 1 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章 工程概况 …… 3 施工准备 …… 3 主要分部分项施工方法 …… 4 主要施工机具及进场计划 …… 13 劳动力安排计划 …… 14 确保工程质量的技术组织措施 …… 15 确保安全生产的技术组织措施 …… 17 确保文明施工的技术组织措施 …… 19 确保工期的技术组织措施 …… 20 施工总平面图 …… 22 项目管理机构设置…… 24 施工组织设计方案 2 第一章 工程概况 本工程位于东莞市黄江镇,道路全长约 320.315m(桩号 K0+300~K0+620.315) ,路面宽 22.5 米,两侧机动车道各宽 11.25 米。主要包括 :道路工程、交通工程 、排水工程、电气 工程。 1、道路结构层为: C35 水泥混凝土路面厚度 25cm,面积约 2622.21 ㎡,基层为水泥稳 定石屑厚度 20cm,面积约 2600 ㎡;沥青道路面积约 7854.59 ㎡:上面层 4cm 厚的改性沥青 混凝土(SMA-13) ,下面层 6cm 厚的中粒式沥青混凝土(AC-20C) ,调平层为中粒式改性 沥青(AC-20C) 。 2、 人行道工程: 人行道基层: ㎝厚水泥稳定石屑 4856.54 ㎡; 15 人行道面层: 240*120*60 预制彩色砖 4664.16 ㎡,300*300*60 预制彩色盲道砖 192.38 ㎡;60*15*41 花岗岩路缘石 784.57m, 90*10*20 ㎝芝麻灰花岗岩树池 83 个。 3、 排水(雨水污水)工程:Ⅱ级钢筋混凝土管道 DN300 长度 18m,Ⅱ级钢筋混凝土 管道 DN200 长度 109.6m;砖砌圆形雨水检查井 φ1000mm 共 1 座,砖砌圆形雨水检查井 φ 1500mm 共 12 座; 砖砌雨水检查井 1300*1000*2500 共 12 座, 砖砌雨水检查井 1650*1650*2500 共 3 座;单篦雨水口 680*380 共 28 座。 4、电气工程:安装内外热镀锌 12m 单臂钢杆 20 套;电力电缆 719m,电气配线 400m, 安装 PVC φ70*5 照明电缆保护管约 641m,镀锌钢管 DN70 电缆保护管 18...
