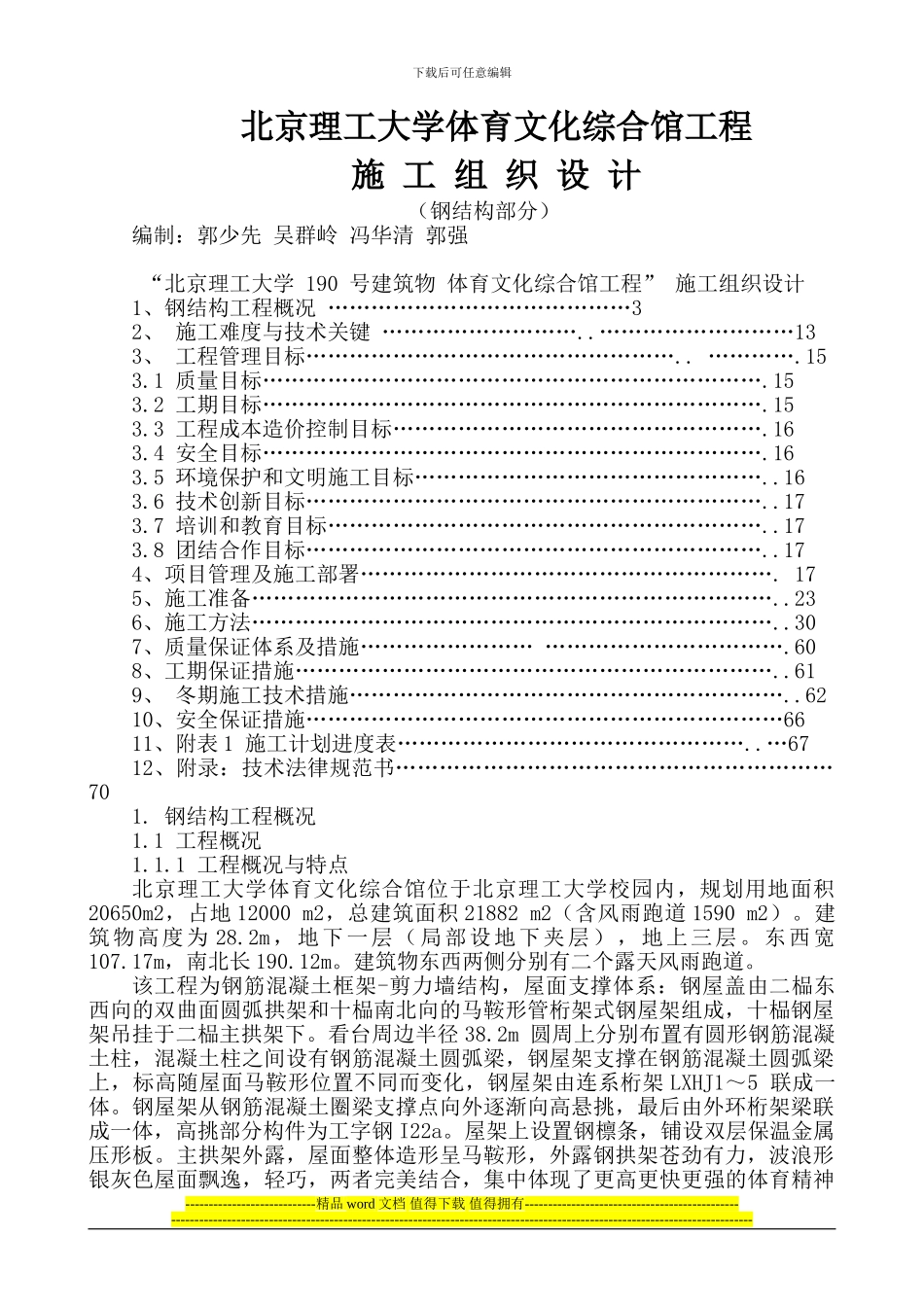

下载后可任意编辑北京理工大学体育文化综合馆工程施 工 组 织 设 计（钢结构部分）编制：郭少先 吴群岭 冯华清 郭强 “北京理工大学 190 号建筑物 体育文化综合馆工程” 施工组织设计 1、钢结构工程概况 ……………………………………3 2、 施工难度与技术关键 ………………………..………………………13 3、 工程管理目标…………………………………………….. ………….15 3.1 质量目标…………………………………………………………….15 3.2 工期目标…………………………………………………………….15 3.3 工程成本造价控制目标…………………………………………….16 3.4 安全目标…………………………………………………………….16 3.5 环境保护和文明施工目标…………………………………………..16 3.6 技术创新目标………………………………………………………..17 3.7 培训和教育目标……………………………………………………..17 3.8 团结合作目标………………………………………………………..17 4、项目管理及施工部署…………………………………………………. 17 5、施工准备………………………………………………………………..23 6、施工方法………………………………………………………………..30 7、质量保证体系及措施…………………… …………………………….60 8、工期保证措施…………………………………………………………..61 9、 冬期施工技术措施……………………………………………………..62 10、安全保证措施…………………………………………………………66 11、附表 1 施工计划进度表…………………………………………..…67 12、附录：技术法律规范书……………………………………………………70 1. 钢结构工程概况 1.1 工程概况 1.1.1 工程概况与特点 北京理工大学体育文化综合馆位于北京理工大学校园内，规划用地面积20650m2，占地 12000 m2，总建筑面积 21882 m2（含风雨跑道 1590 m2）。建筑物高度为 28.2m，地下一层（局部设地下夹层），地上三层。东西宽107.17m，南北长 190.12m。建筑物东西两侧分别有二个露天风雨跑道。 该工程为钢筋混凝土框架-剪力墙结构，屋面支撑体系：钢屋盖由二榀东西向的双曲面圆弧拱架和十榀南北向的马鞍形管桁架式钢屋架组成，十榀钢屋架吊挂于二榀主拱架下。看台周边半径 38.2m 圆周上分别布置有圆形...
