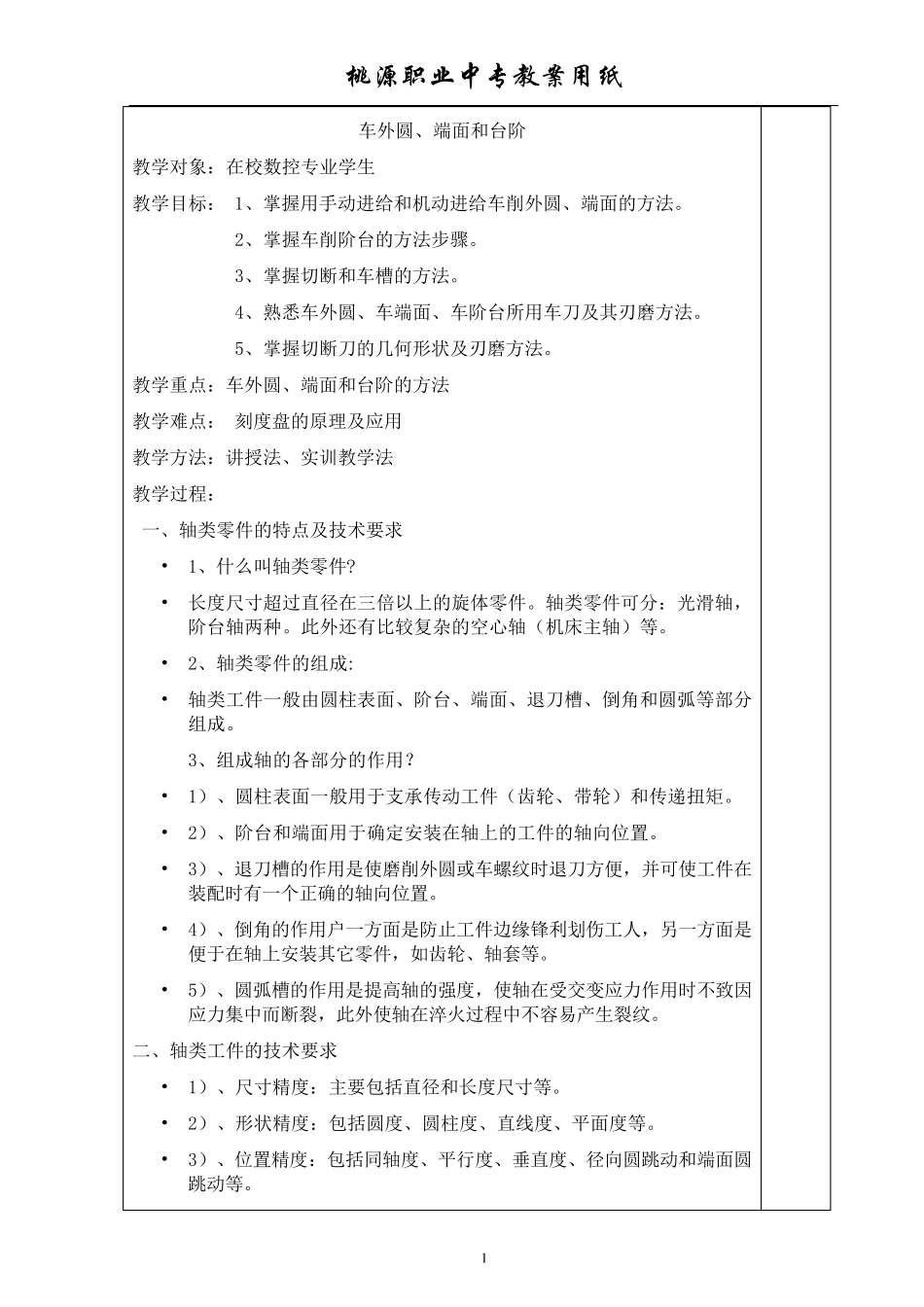

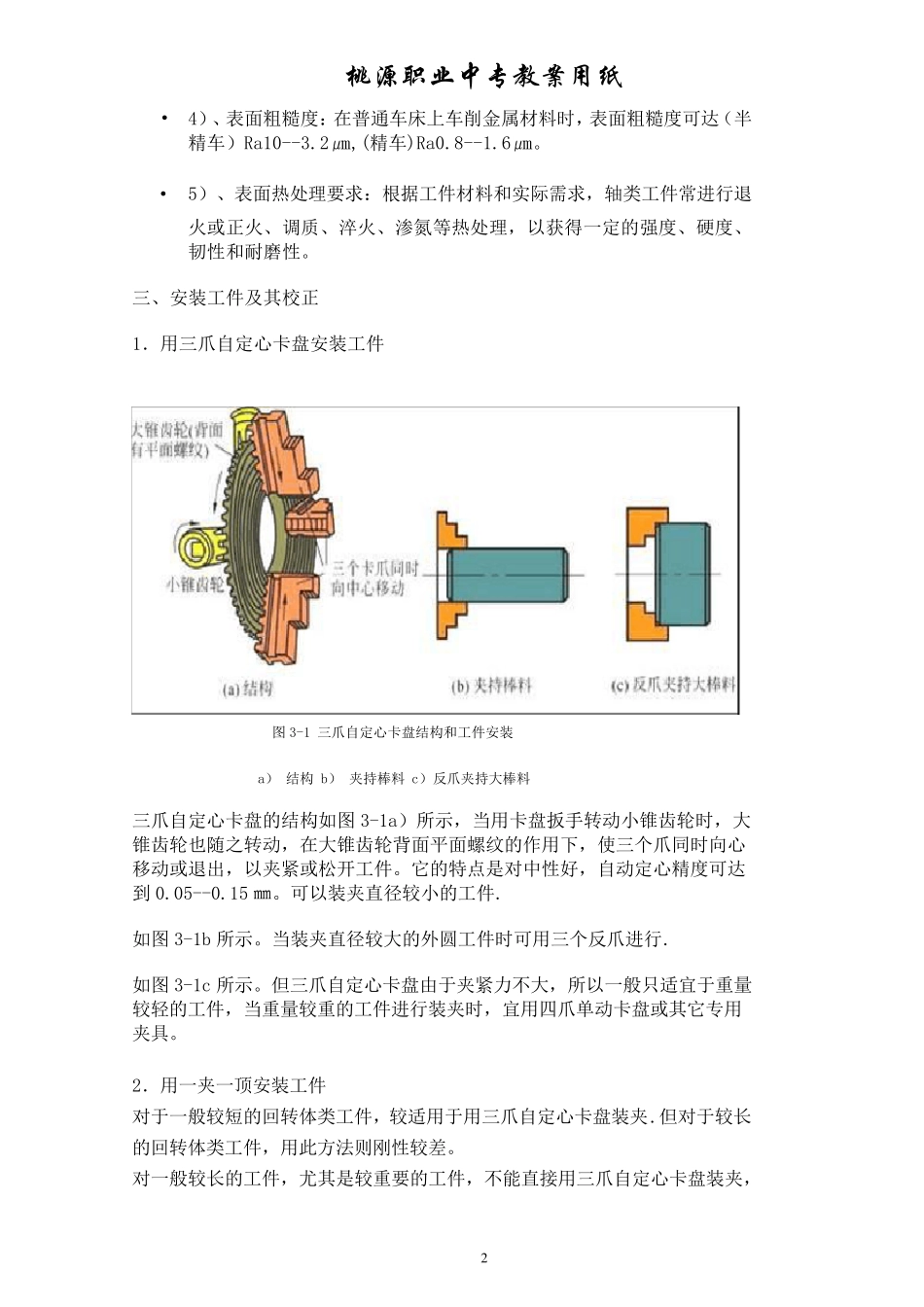

桃 源 职 业 中 专 教 案 用 纸 1 车外圆、端面和台阶 教学对象：在校数控专业学生 教学目标： 1、掌握用手动进给和机动进给车削外圆、端面的方法。 2、掌握车削阶台的方法步骤。 3、掌握切断和车槽的方法。 4、熟悉车外圆、车端面、车阶台所用车刀及其刃磨方法。 5、掌握切断刀的几何形状及刃磨方法。 教学重点：车外圆、端面和台阶的方法 教学难点： 刻度盘的原理及应用 教学方法：讲授法、实训教学法 教学过程： 一、轴类零件的特点及技术要求 • 1、什 么 叫 轴类零件? • 长 度尺 寸 超 过直 径 在三 倍 以 上 的旋 体 零件。轴类零件可 分 ：光 滑 轴，阶台轴两 种 。此 外还 有 比 较 复 杂 的空 心 轴（ 机床 主 轴） 等 。 • 2、轴类零件的组 成 : • 轴类工 件一般 由 圆柱 表 面、阶台、端面、退 刀槽、倒 角 和圆弧 等 部 分组 成 。 3、组 成 轴的各 部 分 的作用？ • 1） 、圆柱 表 面一般 用于支承传动工 件（ 齿轮、带轮） 和传递扭矩。 • 2） 、阶台和端面用于确定安装在轴上 的工 件的轴向位置。 • 3） 、退 刀槽的作用是使磨削外圆或车螺纹时退 刀方便， 并可 使工 件在装配时有 一个正确的轴向位置。 • 4） 、倒 角 的作用户一方面是防止 工 件边 缘 锋 利 划 伤 工 人 ， 另 一方面是便于在轴上 安装其它 零件， 如 齿轮、轴套 等 。 • 5） 、圆弧 槽的作用是提 高 轴的强 度， 使轴在受 交 变 应力 作用时不 致 因应力 集 中 而 断裂 ， 此 外使轴在淬 火 过程中 不 容 易 产 生裂 纹。 二 、轴类工 件的技术要求 • 1） 、尺 寸 精 度：主 要包 括 直 径 和长 度尺 寸 等 。 • 2） 、形状精 度：包 括 圆度、圆柱 度、直 线 度、平 面度等 。 • 3） 、位置精 度：包 括 同 轴度、平 行 度、垂 直 度、径 向圆跳 动和端面圆跳 动等 。 桃 源 职 业 中 专 教 案 用 纸 2 • 4）、表面粗糙度：在普通车床上车削金属材料时，表面粗糙度可达（半精车）Ra10--3.2 ㎛,(精车)Ra0.8--1.6 ㎛。 • 5）、表面热处理要求：根据工件材料和实际需求，轴类工件常进行退火或正火、调质、淬火、渗氮等热处理，以获得一定的强度、硬度、韧性和耐磨性。 三、安装工件及其校正 1．用三爪自定心...
