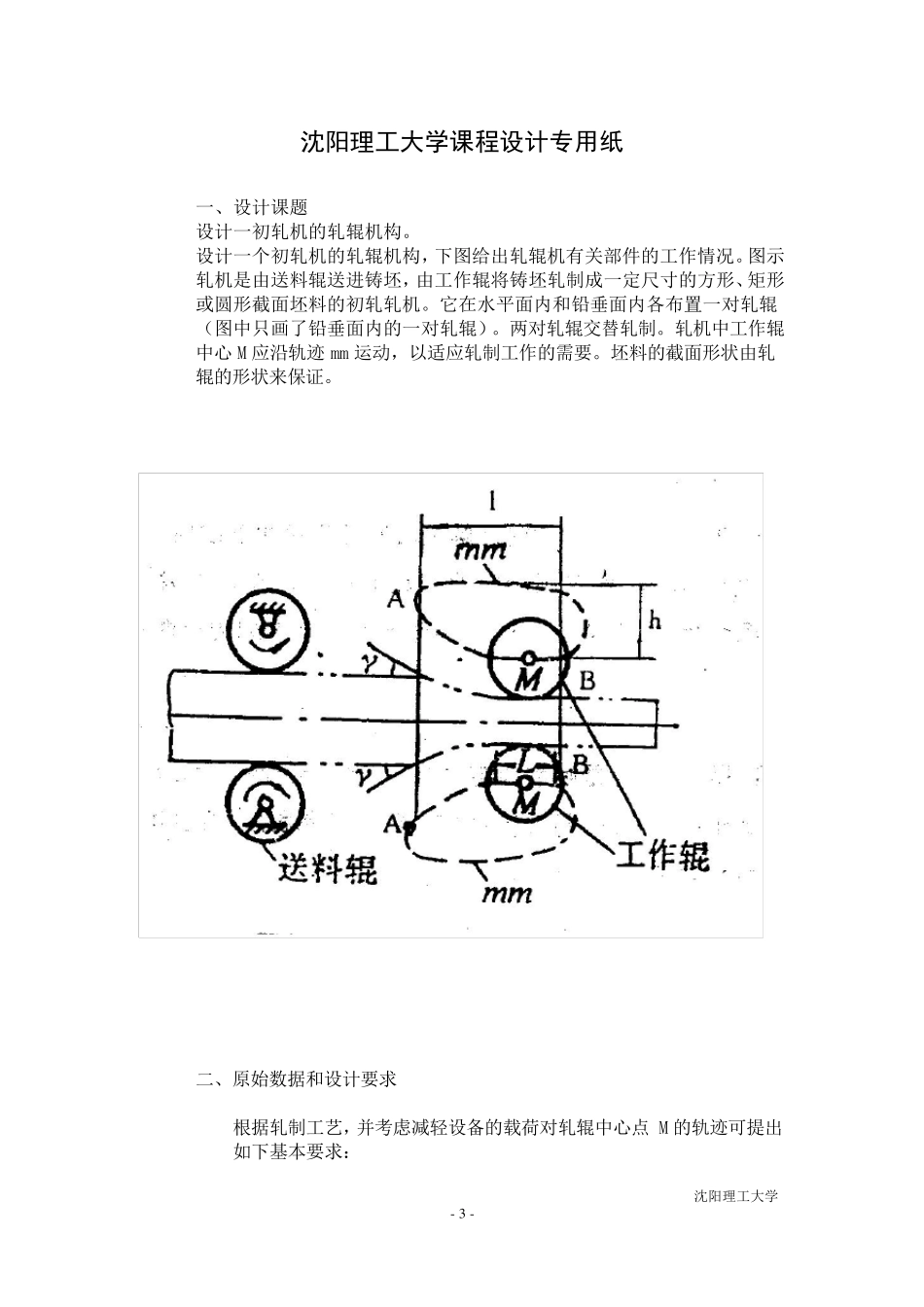

沈阳理工大学课程设计专用纸 沈阳理工大学 - 1 - 机械设计基础A 1 课程设计任务书 沈阳理工大学机械工程学院 姓名：*** 班级：11010114 学号：********** 设计题目：设计轧辊机工作辊和送料辊机构 沈阳理工大学课程设计专用纸 沈阳理工大学 - 2 - 目录 一、设计课题————————————————————————— -3- 二、原始数据和课题要求———————————————————— -4- 三、功能分析和工作原理———————————————————— -4- 四、工作辊机构、送料辊机构的选型——————————————— -4- 五、运动循环图及说明————————————————————— -4- 六、设计方案及其评价————————————————————— -5- 七、机械传动系统的速比和变速机构———————————————— -7- 八、尺寸确定————————————————————————— -7- 九、基于 U G 的运动仿真及分析图表——————————————— -8- 十、参考资料———————————————————————— -12- 十一、课程设计体会—————————————————————— -13- 沈阳理工大学课程设计专用纸 沈阳理工大学 - 3 - 一、设计课题 设计一初轧机的轧辊机构。 设计一个初轧机的轧辊机构，下图给出轧辊机有关部件的工作情况。图示轧机是由送料辊送进铸坯，由工作辊将铸坯轧制成一定尺寸的方形、矩形或圆形截面坯料的初轧轧机。它在水平面内和铅垂面内各布置一对轧辊（图中只画了铅垂面内的一对轧辊）。两对轧辊交替轧制。轧机中工作辊中心 M 应沿轨迹 mm 运动，以适应轧制工作的需要。坯料的截面形状由轧辊的形状来保证。 二、原始数据和设计要求 根据轧制工艺，并考虑减轻设备的载荷对轧辊中心点 M 的轨迹可提出如下基本要求： 沈阳理工大学课程设计专用纸 沈阳理工大学 - 4 - (1) 在金属变形区末段，应是与轧制中心线平行的直线段，并希望该直线段L 尽量长些。 (2) 轧制是在铅垂面和水平面内交替进行的，当一个面内的一对轧辊在轧制时，另一面内的轧辊正处于空回行程中。为防止两对轧辊在交错而过时发生碰撞。为此，轧辊中心轨迹曲线mm 除要有适当的形 状外，还应有足够的开口度h。 (3) 在轧制过程中，轧件要受到向后的推力，为使推力尽量小些，以减轻送料辊的载荷，故要求轧辊与轧件开始接...
