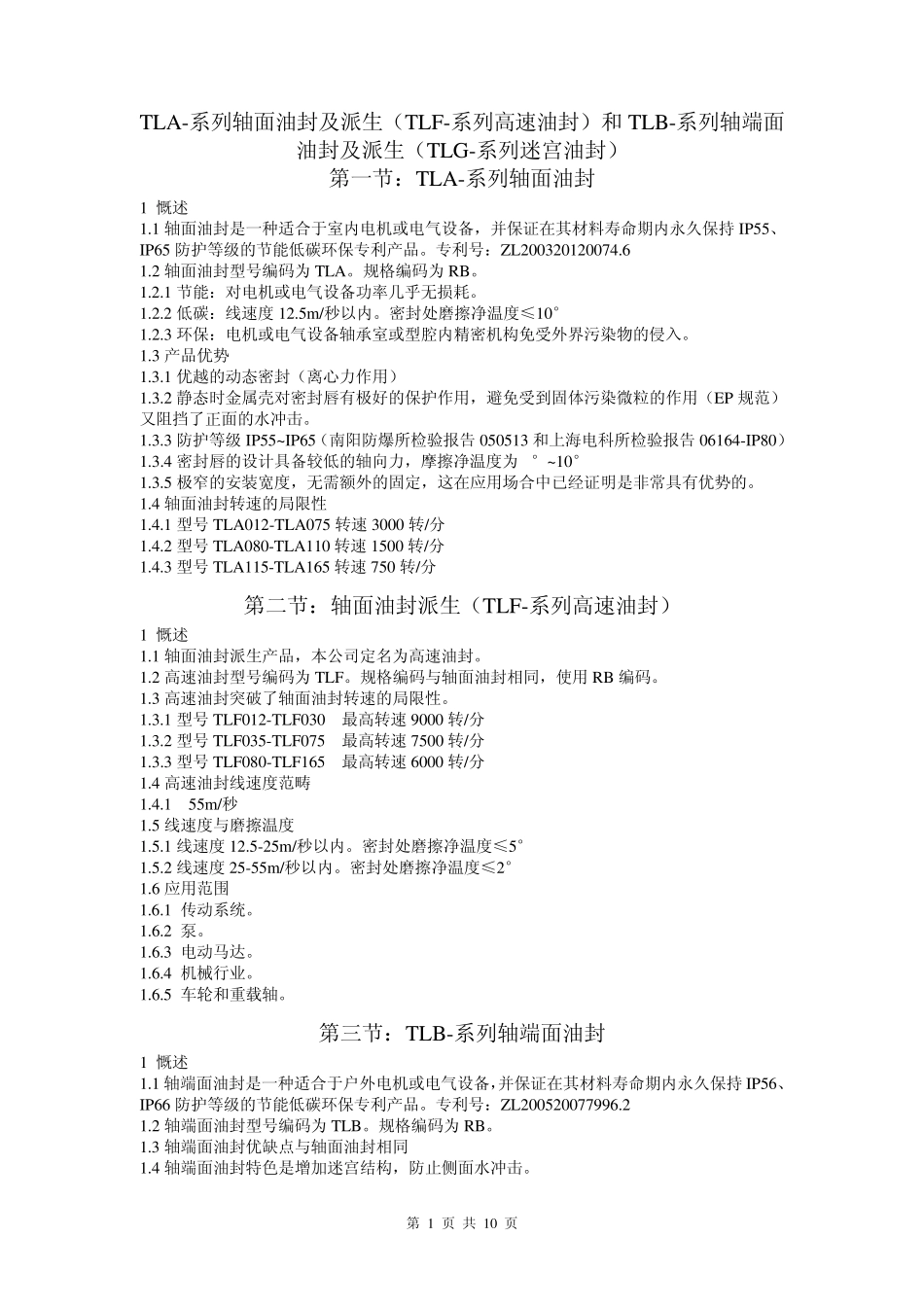

第 1 页 共 10 页 TLA-系列轴面油封及派生（TLF-系列高速油封）和TLB-系列轴端面油封及派生（TLG-系列迷宫油封） 第一节：TLA-系列轴面油封 1 慨述 1.1 轴面油封是一种适合于室内电机或电气设备，并保证在其材料寿命期内永久保持IP55、IP65 防护等级的节能低碳环保专利产品。专利号：ZL200320120074.6 1.2 轴面油封型号编码为TLA。规格编码为RB。 1.2.1 节能：对电机或电气设备功率几乎无损耗。 1.2.2 低碳：线速度12.5m/秒以内。密封处磨擦净温度≤10° 1.2.3 环保：电机或电气设备轴承室或型腔内精密机构免受外界污染物的侵入。 1.3 产品优势 1.3.1 优越的动态密封（离心力作用） 1.3.2 静态时金属壳对密封唇有极好的保护作用，避免受到固体污染微粒的作用（EP 规范）又阻挡了正面的水冲击。 1.3.3 防护等级IP55~IP65（南阳防爆所检验报告 050513 和上海电科所检验报告 06164-IP80） 1.3.4 密封唇的设计具备较低的轴向力，摩擦净温度为2°~10° 1.3.5 极窄的安装宽度，无需额外的固定，这在应用场合中已经证明是非常具有优势的。 1.4 轴面油封转速的局限性 1.4.1 型号TLA012-TLA075 转速3000 转/分 1.4.2 型号TLA080-TLA110 转速1500 转/分 1.4.3 型号TLA115-TLA165 转速750 转/分 第二节：轴面油封派生（TLF-系列高速油封） 1 慨述 1.1 轴面油封派生产品，本公司定名为高速油封。 1.2 高速油封型号编码为TLF。规格编码与轴面油封相同，使用 RB 编码。 1.3 高速油封突破了轴面油封转速的局限性。 1.3.1 型号TLF012-TLF030 最高转速9000 转/分 1.3.2 型号TLF035-TLF075 最高转速7500 转/分 1.3.3 型号TLF080-TLF165 最高转速6000 转/分 1.4 高速油封线速度范畴 1.4.1 55m/秒 1.5 线速度与磨擦温度 1.5.1 线速度12.5-25m/秒以内。密封处磨擦净温度≤5° 1.5.2 线速度25-55m/秒以内。密封处磨擦净温度≤2° 1.6 应用范围 1.6.1 传动系统。 1.6.2 泵。 1.6.3 电动马达。 1.6.4 机械行业。 1.6.5 车轮和重载轴。 第三节：TLB-系列轴端面油封 1 慨述 1.1 轴端面油封是一种适合于户外电机或电气设备，并保证在其材料寿命期内永久保持IP56、IP66 防护等级的节能低碳环保专利产品。专利号：ZL200520077996.2 1.2 轴端面油封型号编码为TLB。规格编码为RB。 1.3 轴端面油封优缺点与轴面油封相同 1.4 轴端面油封特色是增加迷宫结构，防止侧面水...
