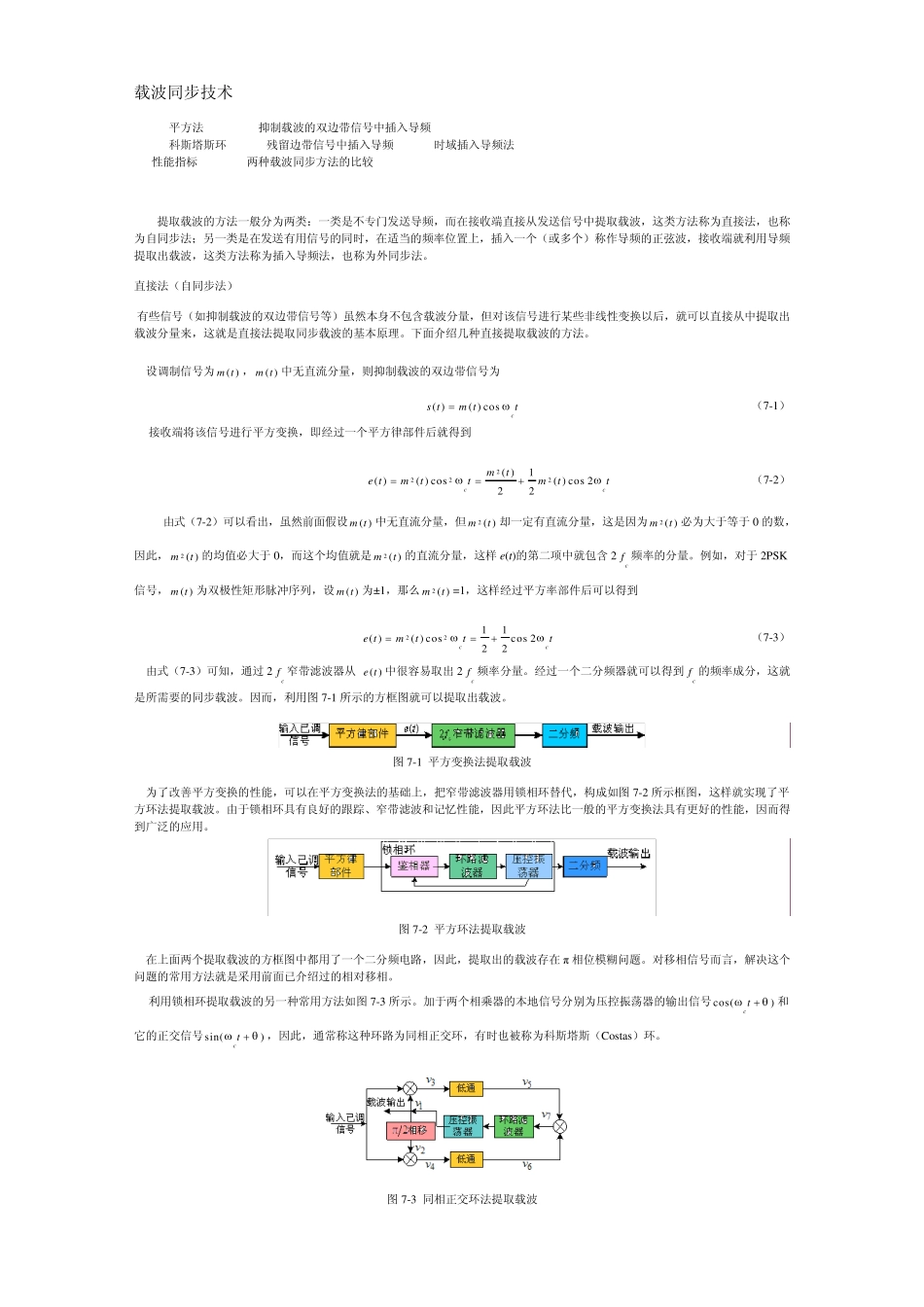

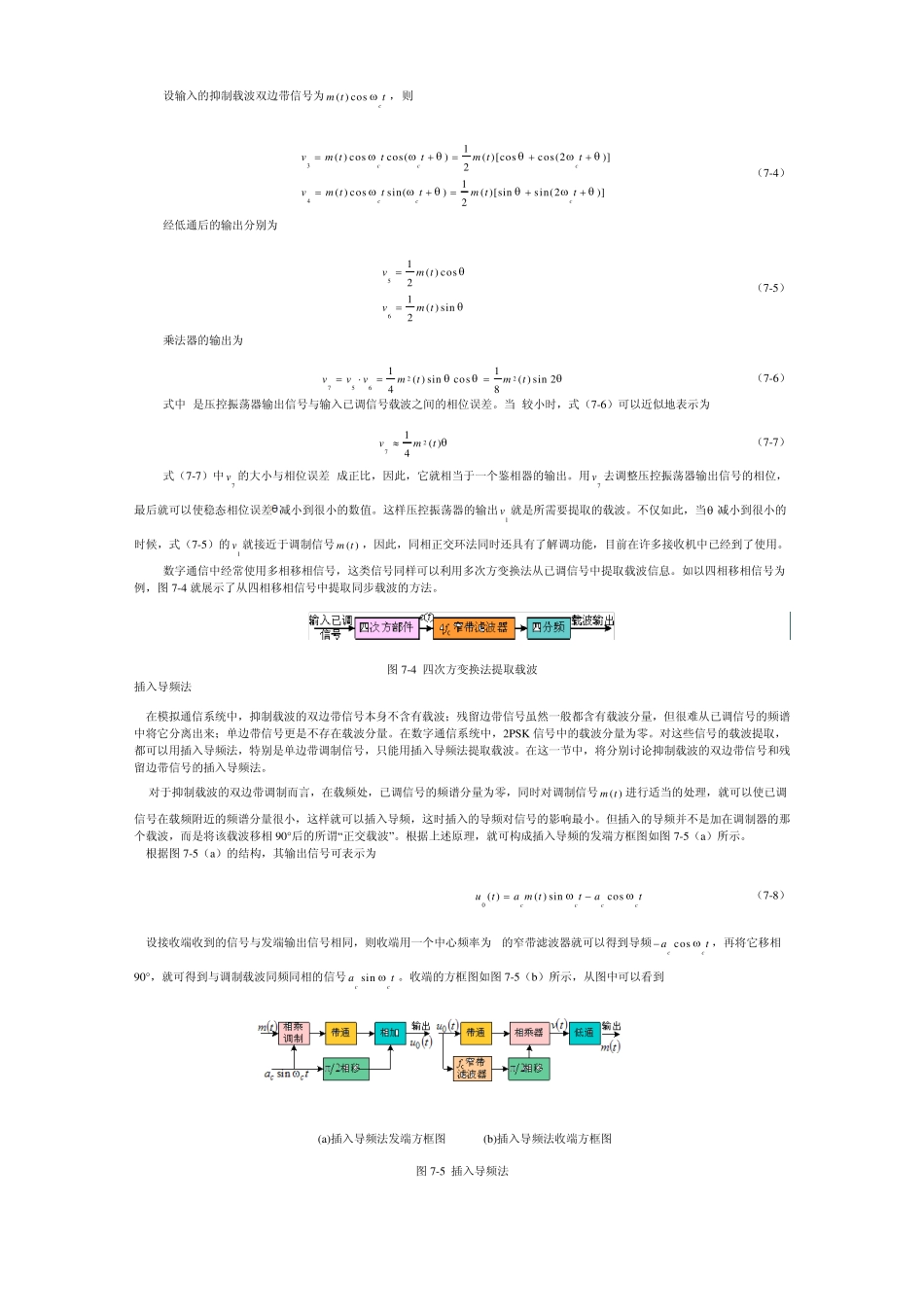

载波同步技术 平方法 抑制载波的双边带信号中插入导频 科斯塔斯环 残留边带信号中插入导频 时域插入导频法 性能指标 两种载波同步方法的比较 提取载波的方法一般分为两类：一类是不专门发送导频，而在接收端直接从发送信号中提取载波，这类方法称为直接法，也称为自同步法；另一类是在发送有用信号的同时，在适当的频率位置上，插入一个（或多个）称作导频的正弦波，接收端就利用导频提取出载波，这类方法称为插入导频法，也称为外同步法。 直接法（自同步法） 有些信号（如抑制载波的双边带信号等）虽然本身不包含载波分量，但对该信号进行某些非线性变换以后，就可以直接从中提取出载波分量来，这就是直接法提取同步载波的基本原理。下面介绍几种直接提取载波的方法。 设调制信号为( )m t ，( )m t 中无直流分量，则抑制载波的双边带信号为 ( )( ) coscs tm tt （7-1） 接收端将该信号进行平方变换，即经过一个平方律部件后就得到 2222( )1( )( ) cos( ) cos 222ccmte tmttmtt （7-2） 由式（7-2）可以看出，虽然前面假设( )m t 中无直流分量，但2 ( )mt 却一定有直流分量，这是因为2 ( )mt 必为大于等于0 的数，因此，2 ( )mt 的均值必大于0，而这个均值就是2 ( )mt 的直流分量，这样e(t)的第二项中就包含 2cf 频率的分量。例如，对于2PSK信号，( )m t 为双极性矩形脉冲序列，设( )m t 为± 1，那么2 ( )mt =1，这样经过平方率部件后可以得到 2211( )( ) coscos 222cce tmttt （7-3） 由式（7-3）可知，通过 2cf 窄带滤波器从 ( )e t 中很容易取出 2cf 频率分量。经过一个二分频器就可以得到cf 的频率成分，这就是所需要的同步载波。因而，利用图7-1 所示的方框图就可以提取出载波。 图7-1 平方变换法提取载波 为了改善平方变换的性能，可以在平方变换法的基础上，把窄带滤波器用锁相环替代，构成如图7-2 所示框图，这样就实现了平方环法提取载波。由于锁相环具有良好的跟踪、窄带滤波和记忆性能，因此平方环法比一般的平方变换法具有更好的性能，因而得到广泛的应用。 图7-2 平方环法提取载波 在上面两个提取载波的方框图中都用了一个二分频电路，因此，提取出的载波存在 π 相位模糊问题。对移相信号而言，解决这个问题的常用方法就是采用前面已介绍过的相对移相。 利用锁相环提取载波的另一种常用方法如图7-3 所示。...
