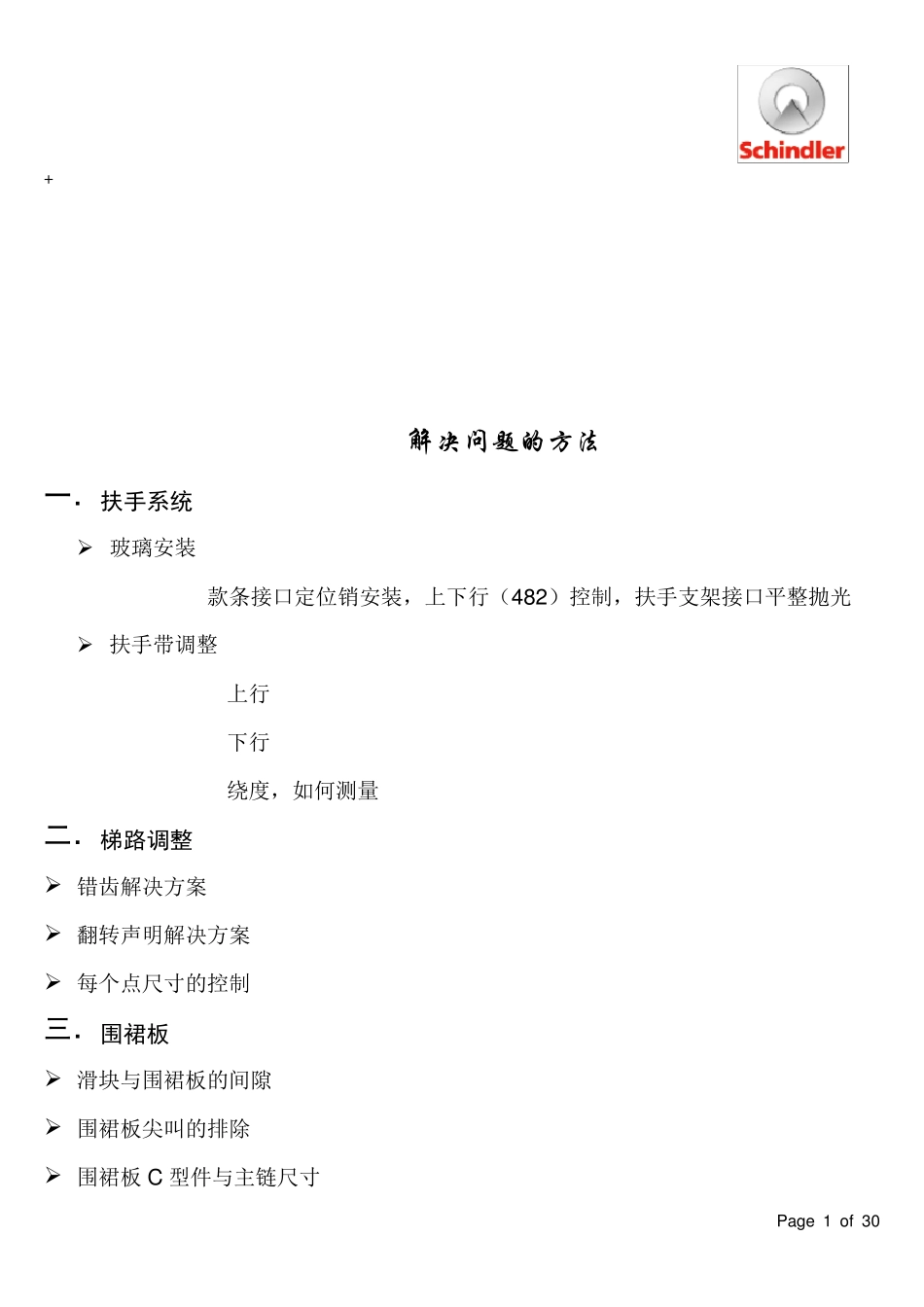

Pag e 1 o f 30 + 解决问题的方法 一．扶手系统 ➢ 玻璃安装 款条接口定位销安装，上下行（482）控制，扶手支架接口平整抛光 ➢ 扶手带调整 上行 下行 绕度，如何测量 二．梯路调整 ➢ 错齿解决方案 ➢ 翻转声明解决方案 ➢ 每个点尺寸的控制 三．围裙板 ➢ 滑块与围裙板的间隙 ➢ 围裙板尖叫的排除 ➢ 围裙板 C 型件与主链尺寸 Pag e 2 o f 30 梯路调整 人站下部面朝上，左手为左侧，右手为右侧 Page 3 of 30 需有0.8-1.6mm 的间隙 紧贴 如滑块一侧贴紧，则另一侧需有0.8-1.6m m 的间隙 Pag e 4 o f 30 拆三个检修梯级，过五个再拆三个，上下打通，才能调整下分子导轨 Pag e 5 o f 30 如果下部上行，上部下行调整，1 ，2 ，使上层阶梯与下层阶梯中心在同一直线上 2 1 Pag e 6 o f 30 调整梯路后，检查梯级负轮在导轨上左右是否对称，梯级中心与侧板中心偏差〈２m m Pag e 7 o f 30 梯路调整结束后，下分子导轨端头与梯级滑块必须有2-3m m 间隙，以防止在上部上行，下部下行时，滑块与下分子导轨端头之间发生撞击。 Pag e 8 o f 30 滑块一恻与铁皮导向 0 .3 -0 .5 间隙 Pag e 9 o f 30 上驱动薄片链轮与切向导轨无摩擦，左右保证有间隙，避免有撞击声。 Pag e 10 o f 30 链轮中心与螺栓孔在一直线上,切向导轨与主轮0 .4 -0 .7 间隙 0 .4 -0 .7 Pag e 11 o f 30 链轮中心与螺栓孔在一直线上,主轮与下分子导轨之间有 0 .4 -0 .7 间隙 0 .4 -0 .7 Pag e 12 o f 30 薄片链轮与内链片保证左，右两恻有间隙 如果一恻无间隙可调整内六角螺钉 Pag e 13 o f 30 左右两恻净弹簧 120m m Pag e 14 o f 30 下部翻转声,先将①压住②然后检查②③是否平整,不平整须打磨，共两层 1 3 2 Pag e 15 o f 30 方孔点为直线与圆弧交点(法线点)与主链轮的中心在同一直线上。 主轮与下分子导轨间隙 0.4-0.7m m 0.4-0.7 Pag e 16 o f 30 X X +（30-35） 1200 1200 玻璃夹紧件 扶手带饶度测量 扶手带 Pag e 17 o f 30 围裙板尖叫,拆三个检修梯级,用一份黄油加一份齿轮油拌匀. 用漆刷均匀.涂在围裙板两恻(滑块宽度) Pag e 18 o f 30 30m m 20m m 驱动链绕度10-15m m 充分润滑 最小：不能小于 20m m 最大：不能大于 30m m Pag e 19 o f 30 驱...
